HMC427A GaAs MMIC正控制轉換開關技術手冊
概述
HMC427ALP3E是一款低損耗寬帶正控制轉換開關，采用無引腳表貼封裝。 該開關頻率范圍為DC至8 GHz，具有高隔離和低插入損耗。 該開關采用0/+5V正控制電壓工作，所需固定偏置為+5V (< 20 μA)。
數據表：*附件：HMC427A GaAs MMIC正控制轉換開關技術手冊.pdf
特性
- 高隔離度：40 ~ 45 dB，6 GHz
- 低插入損耗：1.5 dB（6 GHz時）
- 非反射式設計
- 3×3mm SMT封裝
應用
邏輯圖

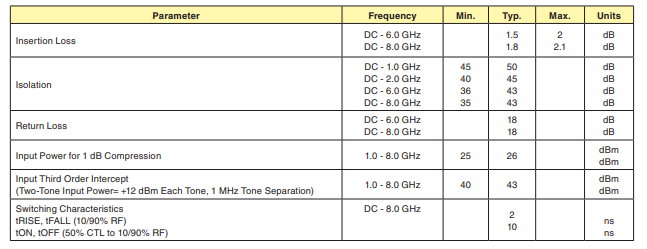

電氣規格

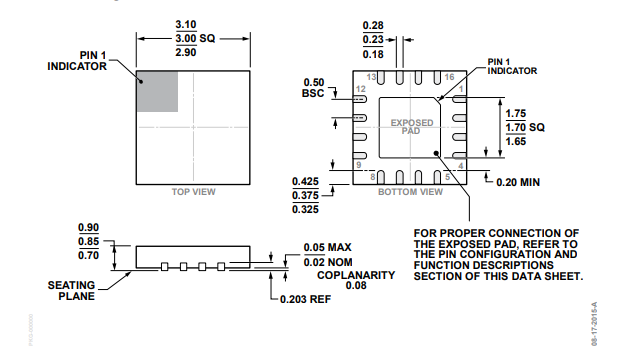

外形圖
