項目概況

綜合管廊是一種用以收納多種不同市政管線的專門地下管廊 ， 綜合管廊附屬工程包括消防系統、 排水系統、 通風系統、 供配電及照明系統、 監控與報警系統、 標識系統等。 供配電系統為管廊消防系統、 排水系統、 通風系統、 照明系統、 監控與報警系統等提供電力保障及控制接口 ， 是管廊重要的附屬工程 ， 直接關系到管廊安全和正常運營。雄安容西市政管廊是連接容城和安新兩個縣城的重要管廊， 分為5段，分別是豪丹路綜合管廊 、云溪大街綜合管廊、 奧威路(和平路)綜合管廊、 大水大街綜合管廊、 安大線北延伸線綜合管廊。

配電結構

雄安容西市政管廊低壓配電采用樹干式配電 ， 總配電室位于監控中心地下一層 ， 其余分 配電室均為在地下管廊機房內設置。整個片區共設置15個變電所 ， 變電所采用 雙路10kV電源供電 ， 設兩臺變壓器 ， 每臺變壓 器各向一側的三級負荷進行供電 ， 二級負荷由 兩臺變壓器各引出一路供電回路 ， 一用一備 ， 配電間內二級負荷配電箱進線設自動切換。每個變電所負責給3個配電間供電 ， 供電半徑約600米。 每個防火分區的用電設備構成 一個配電單元 ， 由每個配電間對兩側的配電單 元進行供配電。

項目方案

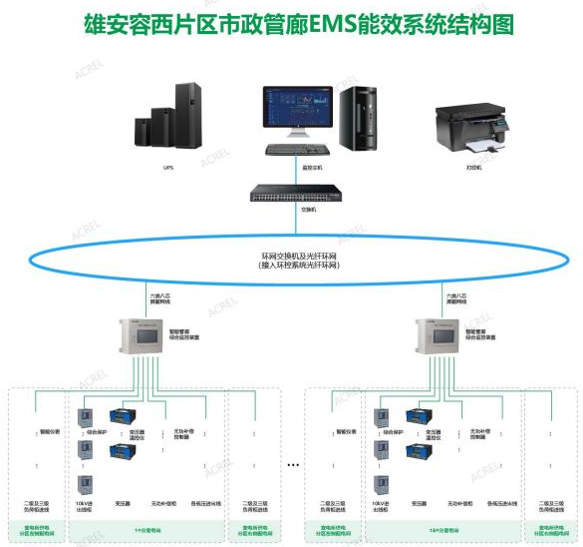

本工程設置智能電力監控系統 ， 采用 “現場 -監控中心 ”二級監控與管理體制 ， 實現對整個管廊配電 系統的實時監測。主變電所10kV、分變電所10kV 變壓器出線采用微機綜合保護裝置。 在主變電所設置高壓總計量裝置， 主、 分變電所低壓出線回路設置計量表計 ， 方便管廊 運營統計及智能分析計算。 項目共接入綜合保護裝置 90多臺 ， 多功能電力儀表800多塊 ， 變壓器溫控儀30 多塊 ， 以及部分無功補償控制器。現場信號接入環控系統光纖環網并傳輸至監控中心 ， 由監控中心的電力監控計算機實現實時監控。

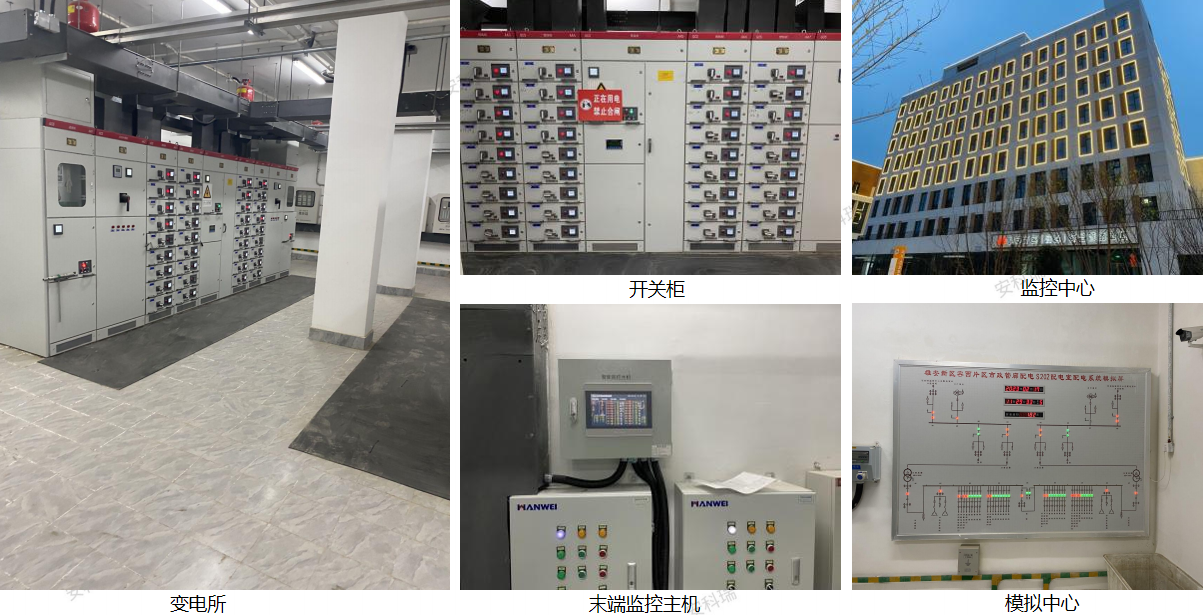

項目現場

項目效果

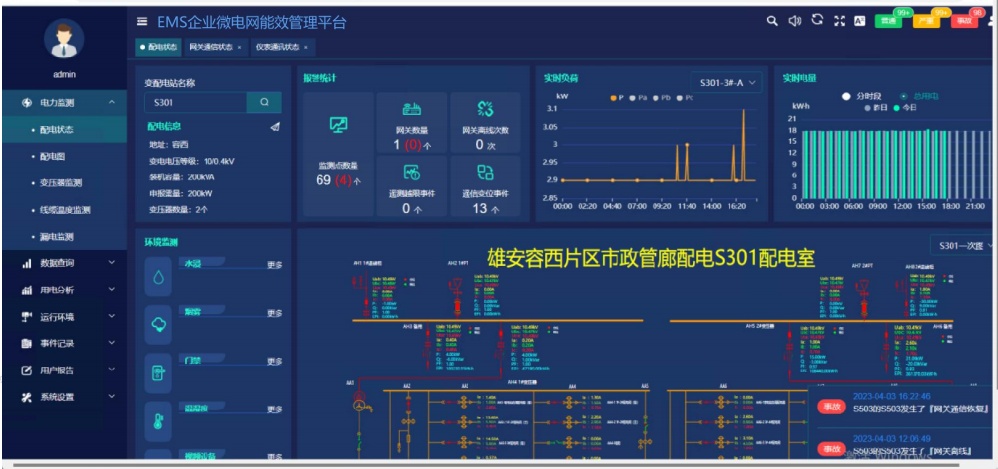

Acrel EMS監測整個管廊配電系統的所有電氣參數 ， 實現了對綜合管廊供配電系統的集中監測、 統一管理 ， 為綜合管廊的安全和正常運營提供保障 ， 同時系統還具備能源管理的功能。
