在水文監測、城市排水管理、工業廢水處理等眾多領域，準確測量流速和流量至關重要。雷達流速流量一體儀作為一種先進的測量設備，憑借其非接觸式測量、高精度、高可靠性等優勢，正逐漸成為行業的首選。了解其工作原理，對于正確使用和維護該設備，以及深入理解相關領域的水流監測技術具有重要意義。

雷達流速測量原理

多普勒效應基礎

雷達流速測量基于多普勒效應。當雷達向水流發射電磁波時，若水流與雷達存在相對運動，反射回來的電磁波頻率會發生變化。這種頻率變化與水流速度之間存在特定的數學關系。簡單來說，當水流朝向雷達運動時，反射波頻率升高；當水流背離雷達運動時，反射波頻率降低。

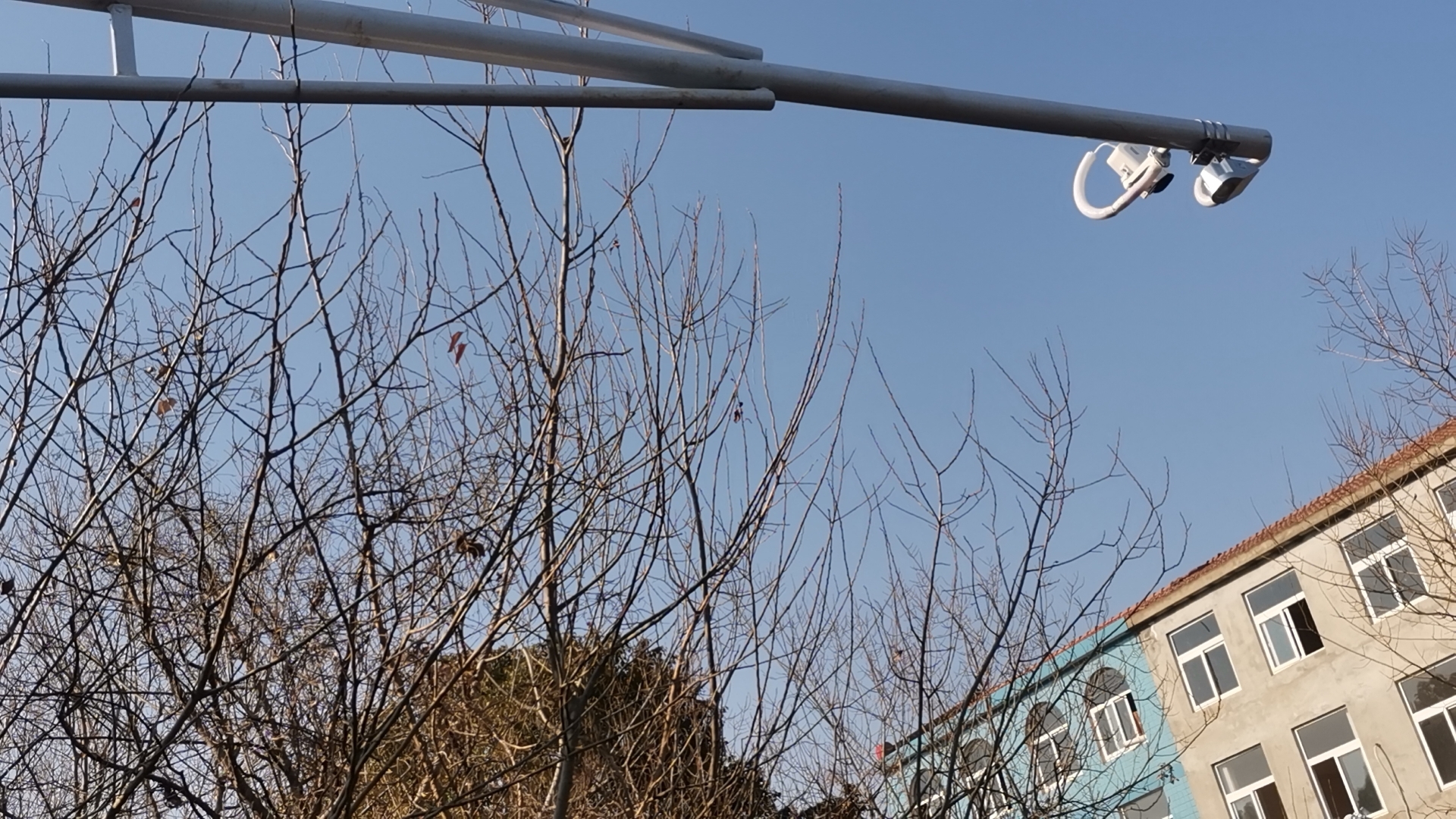

電磁波發射與接收

雷達流速流量一體儀中的雷達裝置會持續發射特定頻率的電磁波束。這些電磁波以光速傳播，遇到水流表面的散射體（如水面上的漂浮物、微小波浪等）后會發生反射。反射波被雷達接收天線捕獲。通過精確測量發射波頻率 \(f_0\) 和反射波頻率 \(f_1\)，就可以計算出頻率變化量 \(\Delta f = f_1 - f_0\)。

流速計算

根據多普勒效應公式，水流速度 \(v\) 與頻率變化量 \(\Delta f\) 之間的關系為：\(v = \frac{\lambda \Delta f}{2 \cos \theta}\)，其中 \(\lambda\) 是電磁波的波長，\(\theta\) 是雷達波束與水流方向的夾角。在實際應用中，雷達通常安裝在固定位置，\(\theta\) 為已知值，通過測量得到 \(\Delta f\)，結合已知的 \(\lambda\) 和 \(\theta\)，就能夠準確計算出水流的表面流速。

流量測量原理

流量計算模型

流量 \(Q\) 是指單位時間內通過某一過水斷面的流體體積，其計算公式為 \(Q = v \times A\)，其中 \(v\) 是平均流速，\(A\) 是過水斷面面積。在雷達流速流量一體儀中，已經通過上述雷達多普勒效應測量得到了水流表面流速 \(v_{surface}\)。然而，實際流量計算需要的是平均流速 \(v\)。

流速分布模型

為了從表面流速推算平均流速，儀器采用了特定的流速分布模型。常見的模型假設水流在垂直方向上的流速分布符合某種規律，例如對數分布模型。根據這種模型，結合表面流速以及測量斷面的水深等參數，可以計算出平均流速。

過水斷面面積測量

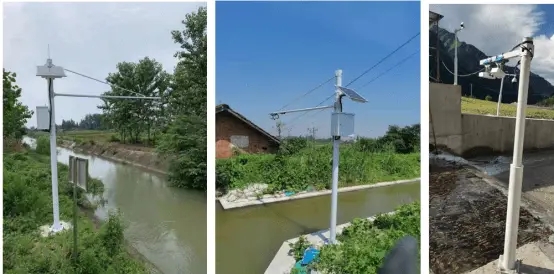

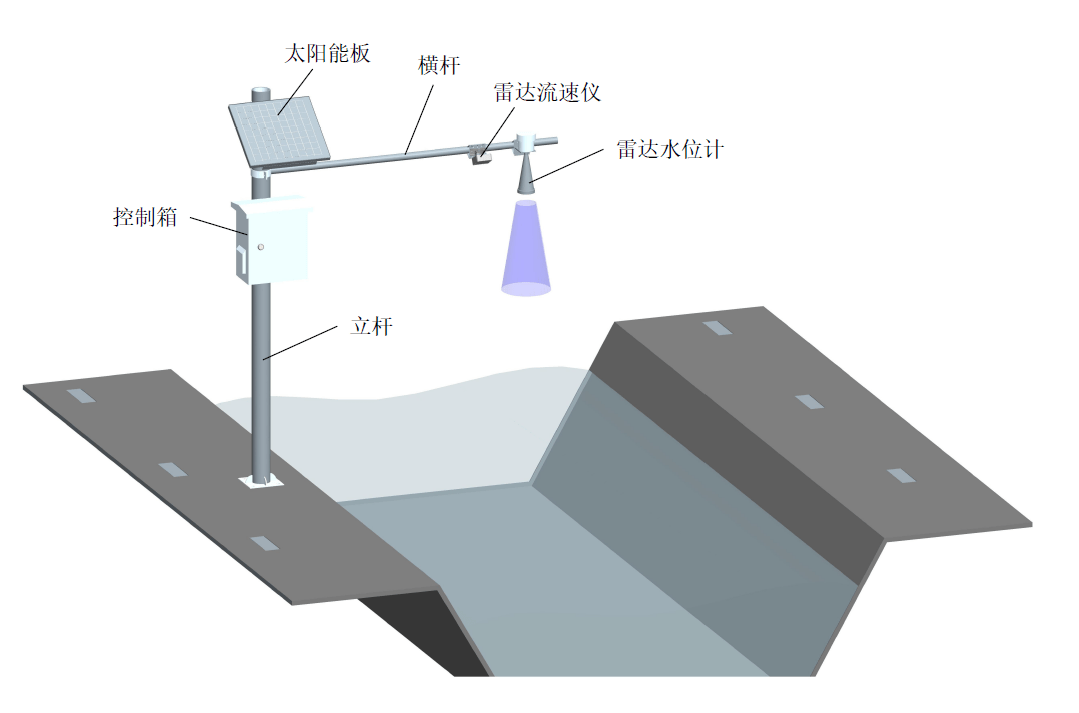

過水斷面面積 \(A\) 的測量是流量計算的另一個關鍵環節。雷達流速流量一體儀可以通過多種方式獲取過水斷面面積信息。對于規則斷面（如矩形、梯形等），可以預先測量斷面的幾何尺寸，輸入儀器中作為固定參數。對于不規則斷面，一些儀器配備了超聲液位計等輔助設備，通過測量不同位置的水位高度，結合預先設定的斷面形狀信息，利用數學算法計算出實際的過水斷面面積。

流量計算過程

在實際工作中，雷達流速流量一體儀首先通過雷達測量得到表面流速 \(v_{surface}\)，然后依據流速分布模型將表面流速轉換為平均流速 \(v\)。同時，利用超聲液位計等設備測量水位并結合斷面信息計算出過水斷面面積 \(A\)。最后，將平均流速 \(v\) 和過水斷面面積 \(A\) 代入流量計算公式 \(Q = v \times A\)，從而實時計算并輸出流量數據。

其他關鍵技術與原理

信號處理技術

雷達接收到的反射波信號非常微弱，且混雜著各種噪聲。因此，儀器內部配備了先進的信號處理電路和算法。這些技術首先對接收信號進行放大、濾波等預處理，去除噪聲干擾，提高信號的信噪比。然后，通過快速傅里葉變換（FFT）等算法精確分析信號的頻率成分，準確提取出多普勒頻移信息，為流速計算提供可靠的數據基礎。

角度測量與校準

如前文所述，雷達波束與水流方向的夾角 \(\theta\) 對流速計算至關重要。雷達流速流量一體儀通常配備了高精度的角度測量裝置，用于實時監測雷達的安裝角度。在設備安裝和調試過程中，需要進行精確的角度校準，確保 \(\theta\) 值的準確性。此外，一些先進的儀器還具備自動校準功能，能夠根據測量環境的變化自動調整角度參數，以保證測量精度。

數據傳輸與存儲

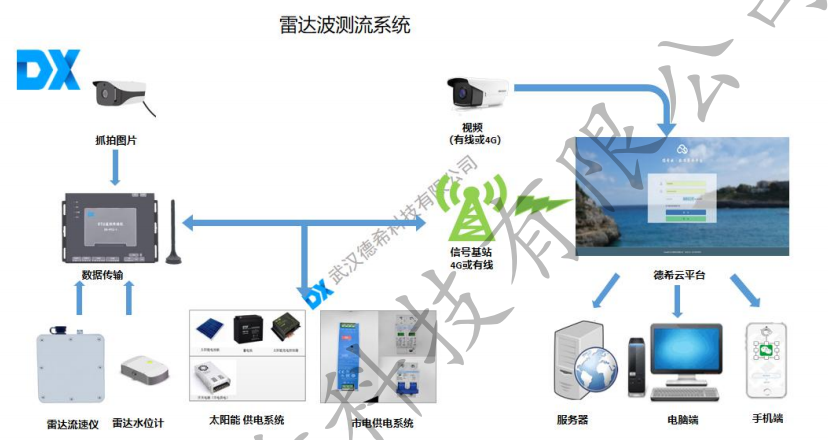

測量得到的流速、流量等數據需要及時傳輸到數據處理中心或上位機進行進一步分析和處理。雷達流速流量一體儀支持多種數據傳輸方式，如無線傳輸（GPRS、4G 等）和有線傳輸（RS485、以太網等）。同時，儀器內部還配備了數據存儲模塊，能夠在數據傳輸中斷或其他異常情況下，臨時存儲測量數據，待傳輸恢復正常后再將數據上傳，確保數據的完整性和連續性。

結論

雷達流速流量一體儀融合了雷達技術、信號處理技術、流速分布模型以及數據傳輸與存儲技術等多種先進技術，通過精確測量水流表面流速，并結合合理的流量計算模型和過水斷面面積測量方法，實現了對流速和流量的準確、實時監測。其工作原理的科學性和先進性，為水利、水文等領域的水流監測提供了高效、可靠的技術手段，對于水資源管理、防洪減災、水環境監測等工作具有重要的推動作用。隨著科技的不斷進步，雷達流速流量一體儀的性能和功能將不斷優化和完善，在更多領域發揮更大的作用。
