概述

HMC994APM5E是一款GaAs pHEMT MMIC分布式寬帶功率放大器，工作頻率范圍為DC至28 GHz。該放大器提供13 dB增益，+29 dBm飽和輸出功率，23% PAE(+10V電源)。輸出IP3高達+38 dBm，HMC994APM5E適合要求高線性度的軍事、太空以及點對點和點對多點無線電應用。HMC994APM5E在4至16 GHz范圍內具有極為平坦的增益，因而非常適合EW、ECM、雷達和測試設備應用。HMC994APM5E放大器I/O內部匹配至50 Ω，采用無引腳QFN 5×5 mm表貼封裝。
數據表：*附件：HMC994APM5E GaAs pHEMT MMIC功率放大器，DC-28GHz技術手冊.pdf

應用

• 測試儀器儀表
• 軍事和太空
• 光纖產品

特性

• P1dB輸出功率：+27 dBm
• Psat輸出功率：+29 dBm
• 高增益：13 dB
• 輸出IP3：+38 dBm
• 電源電壓：Vdd = +10V (250 mA)
• 50 Ω匹配輸入/輸出
• 32引腳5×5 mm SMT封裝：25 mm2

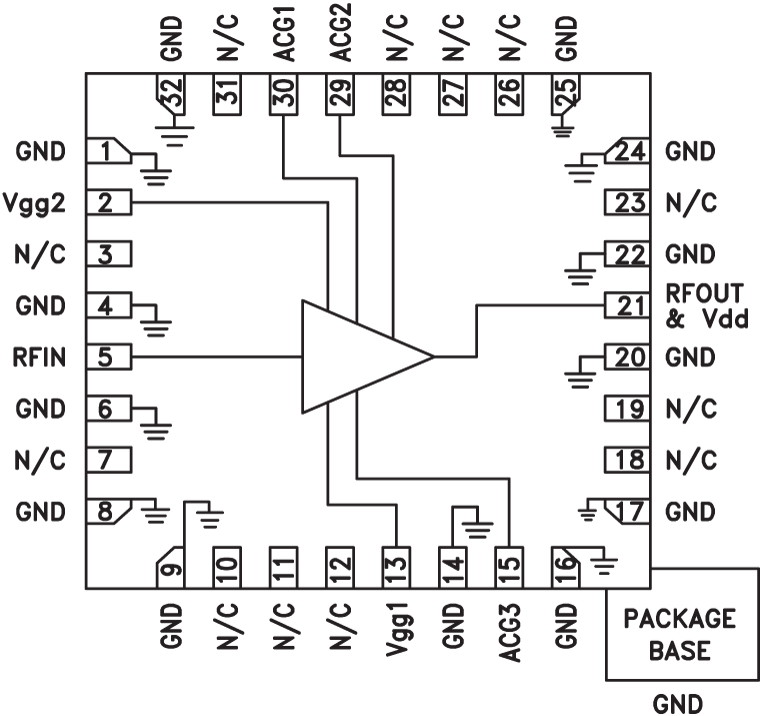

框圖

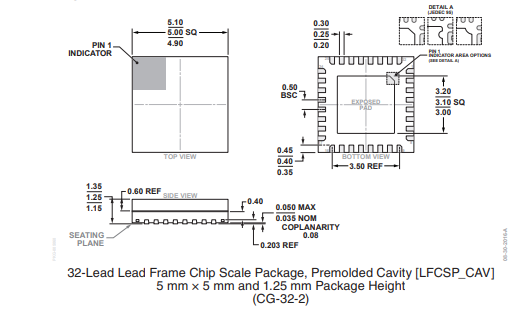

外形圖

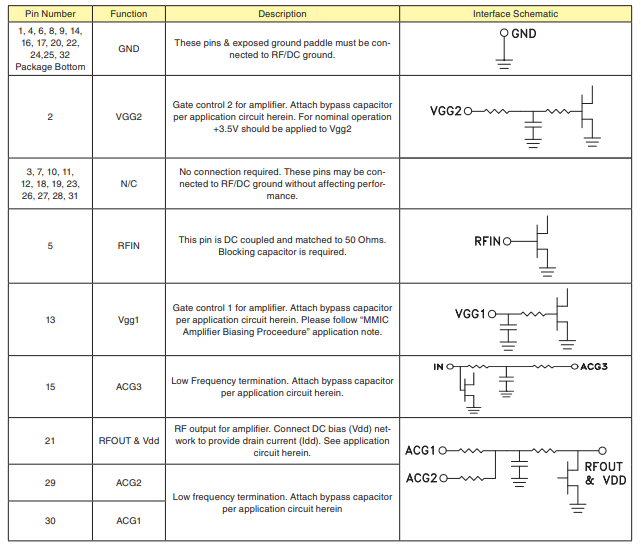

引腳描述

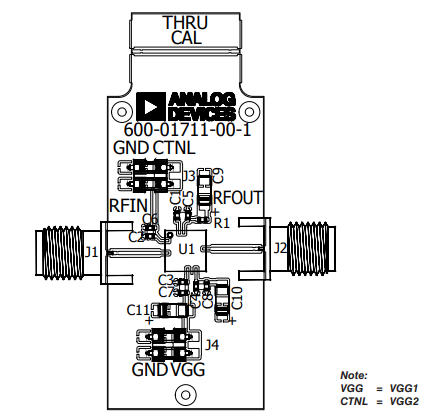

評估PCB

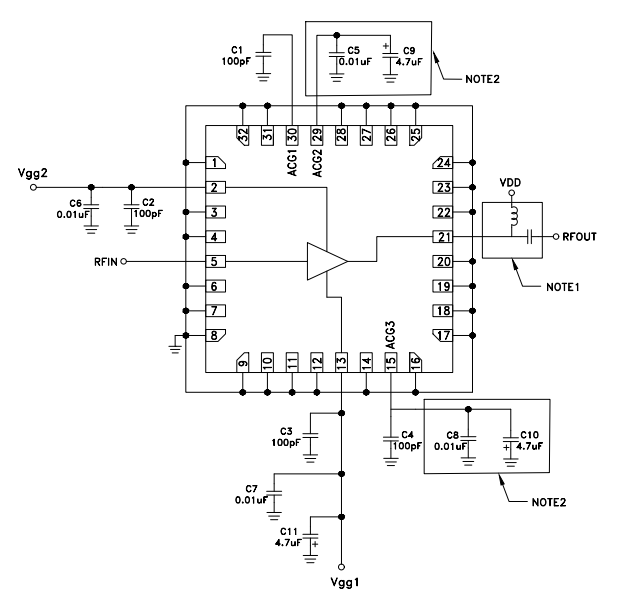

應用電路
