TPS731xx 系列低壓差 （LDO） 線性穩壓器采用新的拓撲結構： 采用電壓跟隨器配置的 NMOS 傳輸元件。此拓撲使用 output 時很穩定 電容器具有低等效串聯電阻 （ESR），甚至允許在沒有 電容器。該器件還提供高反向阻塞 （低反向電流） 和接地引腳 電流在所有輸出電流值上幾乎恒定。
*附件：具有反向電流保護功能的 TPS731xx 無電容器、NMOS、150mA 低壓差穩壓器 數據表.pdf

TPS731xx 采用先進的 BiCMOS 工藝，可在交付 極低的壓差電壓和低接地引腳電流。未啟用時，電流消耗為 小于 1 μA，非常適合便攜式應用。極低的輸出噪聲 （30 微伏RMS0.1μF C 時 星期日 ） 非常適合為 VCO 供電。 這些器件受到熱關斷和折返電流限制的保護。

特性

• 使用或不使用所有類型的電容器時均保持穩定
• 輸入電壓范圍為 1.7 V 至 5.5 V
• 超低壓差電壓：30mV（典型值）（150mA
  負載）
• 出色的負載瞬態響應 – 帶或不
  帶可選輸出電容器
• 新的 NMOS 拓撲結構提供低反向
  漏電流
• 低噪聲：30 μVRMS典型值（10 kHz 至 100 kHz）
• 0.5% 初始精度
• 線路、負載和
  溫度范圍內的總精度為 1%
• 小于 1μA 最大值 IQ在關機模式下
• 熱關斷和指定的最小和
  最大電流限制保護
• 提供多種輸出電壓版本
  • 1.20 V 至 5 V 的固定輸出
  • 1.2 V 至 5.5 V 的可調輸出
  • 提供自定義輸出
• 應用
  • 智能電網和能源
  • 樓宇自動化
  • 機頂盒
  • 醫療設備
  • 測試和測量
  • POS 終端
  • 無線基礎設施

參數

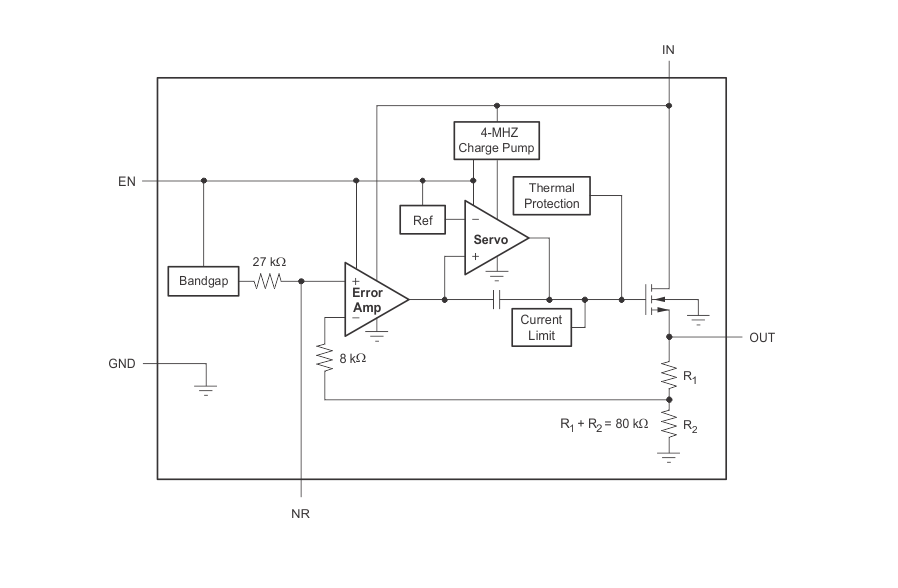

方框圖

TPS731xx 低壓差穩壓器總結

1. 基本信息

• ?型號?：TPS731xx
• ?類型?：無電容器、NMOS、低壓差（LDO）穩壓器
• ?最大輸出電流?：150mA
• ?特色功能?：反向電流保護

2. 主要特性

• ?穩定性?：無需任何類型或值的輸出電容器即可穩定工作
• ?輸入電壓范圍?：1.7V至5.5V
• ?超低壓差電壓?：30mV（典型值）
• ?負載瞬態響應?：優秀，有無輸出電容器均可
• ?反向電流保護?：NMOS拓撲結構提供低反向泄漏電流
• ?低噪聲?：30μV RMS（典型值，10kHz至100kHz）
• ?精度?：0.5%初始精度，1%整體精度（線路、負載、溫度）
• ?關斷模式?：最大IQ小于1μA
• ?保護特性?：熱關斷、指定最小和最大電流限制保護

3. 應用領域

• 便攜式和電池供電設備
• 開關電源的后級調節
• 噪聲敏感電路，如VCOs
• DSPs、FPGAs、ASICs和微處理器的負載點調節

4. 封裝選項

• SOT-23（5引腳）

5. 功能描述

• ?使能引腳?：驅動使能引腳（EN）高電平可開啟穩壓器，低電平則使其進入關斷模式
• ?噪聲降低?：固定電壓版本中的NR引腳連接外部電容可降低輸出噪聲
• ?可調電壓版本?：通過FB引腳和外部電阻分壓器設置輸出電壓
• ?反向電流保護?：NMOS通道提供固有的反向電流阻擋能力

6. 電氣特性

• ?輸出電壓范圍?：固定輸出1.2V至5V，可調輸出1.2V至5.5V
• ?地引腳電流?：Iout=10mA時400μA至550μA，Iout=150mA時550μA至750μA
• ?反向泄漏電流?：固定電壓版本中，VEN≤0.5V且0V≤VIN≤VOUT時，為0.1μA至10μA
• ?短路電流?：VOUT=0V時，為200mA
• ? 電源抑制比（PSRR） ?：f=10kHz，Iout=150mA時，為37dB（無Cnr）

7. 典型應用電路

• 提供了固定電壓和可調電壓版本的典型應用電路圖

8. 布局與熱考慮

• ?布局指南?：推薦使用單獨的VIN和VOUT地平面，并直接將旁路電容連接到GND引腳
• ?熱保護?：當結溫升至約160°C時，輸出被禁用；降至約140°C時，輸出重新啟用
