LM7805為什么會發熱？

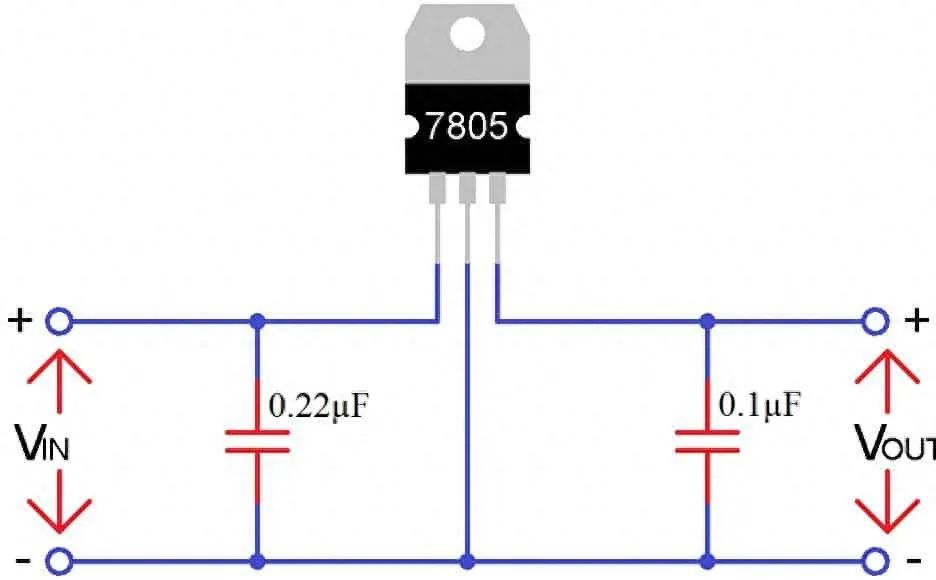

7805在使用時，經常看到自身帶一個散熱片，就是為了給7805降溫，當溫度過高會使輸出電壓不穩定，但是也有很多7805不帶散熱器，實際這跟使用設計有關，當設計不合理時，7805會發熱非常嚴重，即使增加散熱片，7805也容易損壞，那么該如何使用呢？
根據歐姆定律可知，7805輸入12V電壓，輸出1A的電流，相當于有7V的電壓消耗在7805身上了，7V的電壓，1A的電流，就是7W的功率，輸出才5W,7W消耗在7805身上了，這就是7805發熱的原因，所以一定要注意輸出電流和輸入電壓的大小，太大電流不適合7805，如果非要電流大，一定要減少輸入電壓，才能減少7805的發熱量。
-- END --
