由于采用電力電子器件作為開關器件，各支路間電流的轉移必然包含著電力電子器件開關狀態的變化，它包括關斷退出工作的已處通態的器件和接通進入工作的原處斷態的器件。由于器件和電路元件都具有慣性，上述器件開關狀態的轉換和電流的轉移都不可能是瞬時實現的，因此產生了換流前后兩個電路穩態間的暫態過程。這一過程稱為換流過程。

利用全控型器件的自關斷能力進行換流。在采用IGBT 、電力MOSFET 、GTO 、GTR等全控型器件的電路中的換流方式是器件換流。由電網提供換流電壓的換流方式。將負的電網電壓施加在欲關斷的晶閘管上即可使其關斷。不需要器件具有門極可關斷能力，但不適用于沒有交流電網的無源逆變電路。由負載提供換流電壓的換流方式。凡負載電流的相位超前于負載電壓的場合，都可實現負載換流。設置附加的換流電流，由換流電流內的電容提供換流電壓，控制電力電子器件實現從電流的一個臂流向另一個臂的方式稱為脈沖電流，也稱強迫換流或電容換流。

CS零磁通電流傳感器是一種同時基于磁調制和磁平衡原理的新型電流傳感器，它利用高磁導率鐵芯在交變磁場的飽和激勵下交替飽和的機理，快速地將原邊電流通過等安匝原理調制至副邊線圈，使副邊線圈輸出的補償電流產生的磁場與原邊電流產生的磁場相互抵消，因此副邊線圈的電流能夠精確地反映原邊電流的大小。能夠滿足1mA~25kA、帶寬為DC~800kHz以內的電流信號的高精度測量。依據比差和角差指標將電流傳感器分為三個系列：G型電流傳感器、P型電流傳感器、J型電流傳感器。

這三種型號都是我們國內湖南銀河電氣自主研發的品牌，使用的都是磁通門原理，其中G型電流傳感器精度優于0.05%，主要用于測控領域的各種電流信號精確檢測。如：電池、光伏電池、電動汽車充電樁等的高精度電流檢測。

今天我們主要介紹G型電流傳感器中的一種——CSA10A-P090T01：

CSA10A-P090T01 是一種能在原邊、副邊完全隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流傳感器，它主要用于要求準確度高的計量檢定和計量校準領域，以及要求高靈敏度、高穩定性和高可靠性的電能質量分析、功率分析儀、醫療、航空航天、艦艇等領域。

技術特點：

? 極高的準確度? 極好的線性度

? 極高的穩定性? 極高的靈敏度

? 極高的分辨率? 極低的溫度漂移

? 極低的失調電流? 極低的插入損耗

? 抗干擾能力強? 響應速度快

? 極低的噪聲? 極小的角差

? 寬頻帶? 模擬量輸出

電氣性能：

以上性能指標默認為 TA=25℃（±5℃）、UC=±24V、RM=15Ω 條件下所標稱，特殊見測試條件。

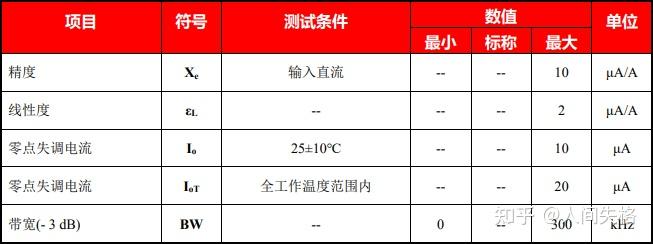

精度-動態參數：

以上所有“%”、“μA/A”指的是相應輸出二次電流滿量程。

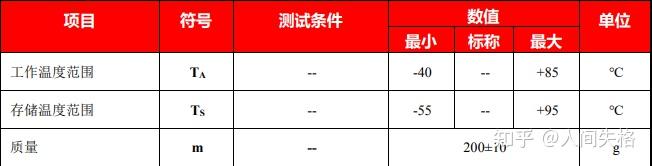

一般特性：

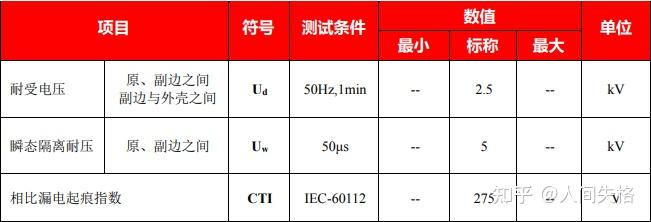

安全特性：

外形尺寸 (單位：mm)：

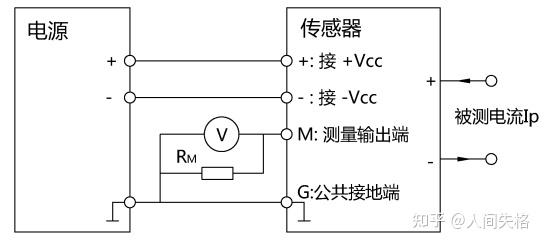

應用連接：

隨著科技的持續發展，市面上的傳感器類型多種多樣，從lem的霍爾傳感器到現如今湖南銀河電氣的磁通門傳感器，這都是我們?nèi)祟惪萍歼M步里程碑的一刻。
