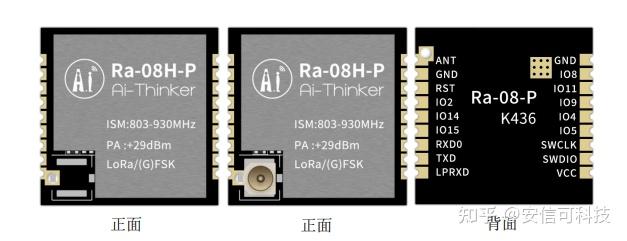

產品介紹

Ra-08H-P 是由安信可科技設計開發的一款大功率LoRaWAN 模組，該模組用于超長距離擴頻通信。其芯片 ASR6601 是通用的 LPWAN 無線通信SoC，集成了射頻收發器、調制解調器和一個 32 位的 RISC MCU。該 MCU 采用ARM內核，工作頻率可達48MHz。

Ra-08H-P 模組支持 LPWAN 用例下的 LoRa 調制和傳統的（G)FSK調制；同時發射機還支持 BPSK 調制和（G)MSK 調制，接收機支持（G)MSK 調制。在此技術基礎上模組內置了功率放大器（PA）與低噪聲放大器（LNA），具有超過-137dBm的高靈敏度，+29dBm 的發射功率，傳輸距離遠，可靠性高。

主要特點

●采用 SMD-18 封裝

●支持頻段：803MHz-930MHz

●工作電壓為 3.3V，理論最大發射功率+29dBm

●高靈敏度：-137dBm @125Kz SF10

●支持擴頻因子

SF5/SF6/SF7/SF8/SF9/SF10/SF11/SF12

●嵌入式內存，128KB FLASH,16KB SRAM

●支持 LoRa/(G)FSK/BPSK/(G)MSK 調制

●天線接口兼容郵票孔/圓孔和 IPEX 等多種接法，支持更多的方案選型

●支持多種休眠模式：深度睡眠電流低至 13μA

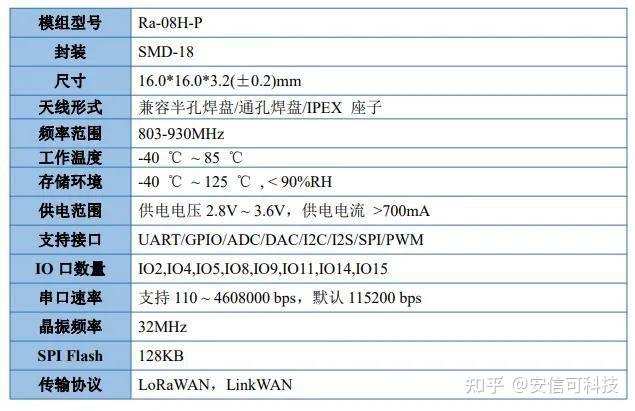

參數

應用場景

智慧農業

土壤監測是實現精準農業的關鍵環節。通過部署傳感器監測土壤濕度、溫度、酸堿度等參數，可以優化灌溉和施肥策略，提高農作物產量。

硬件部署：在農田或溫室中部署帶有傳感器的節點設備，這些設備通過接口連接到Ra-08H-P模組。

數據采集：傳感器實時監測土壤濕度、溫度、光照強度等參數。

數據傳輸：Ra-08H-P模組通過LoRaWAN協議將采集到的數據傳輸?shù)骄W(wǎng)關，再上傳至LoRaWAN服務器。

系統優化：服務器對數據進行分析，根據土壤濕度等數據優化灌溉系統，實現精準灌溉。

智慧城市

例如城市智能路燈系統需要實現遠程控制、亮度調節以及故障監測等功能，以提高能源利用效率和管理效率。

硬件集成：在路燈控制器中集成Ra-08H-P模組。

遠程控制：通過LoRaWAN網絡，Ra-08H-P模組接收來自云端的指令，控制路燈的開關和亮度。

節能管理：根據環境光照強度和時間自動調節路燈亮度，實現節能。

智慧建筑

樓宇自動化系統需要對空調、照明、安防等設備進行遠程監控和管理，以實現節能和高效管理。

設備連接：將Ra-08H-P模組連接到照明、空調等設備的控制器。

遠程控制：通過LoRaWAN網絡，模組接收來自云端的控制指令，實現遠程控制。

能效管理：根據室內環境參數（如溫度、光照）自動調節設備運行狀態，提升能效。

數據監控：設備運行狀態和能耗數據通過模組實時傳輸?shù)焦芾砥脚_，便于監控和優化。
