摘要:該文闡述了儲能技術研究在微電網中的意義和價值,并對抽水儲能、飛輪儲能、壓縮空氣儲能電站、蓄電池儲能、超*電容器儲能、超導儲能等儲能技術在微電網中的應用研究現狀進行了概述,分別討論了各種儲能方式的優點和不足之處,并對各種儲能技術的性能指標進行了比較。

關鍵詞:儲能技術；微電網；抽水儲能；蓄電池儲能；

安科瑞汪洋/汪小姐/汪女士（銷售專員）聯系方式：18702106706

0引言

隨著世界各國社會經濟的迅猛發展，對能源和電力供應的安全性、穩定性、可靠性以及電能質量的要求越來越*，而電網建設卻沒有隨之同步發展，使得傳統的大電網供電方式已經不能很好地滿足用電客戶的這些要求，因此，能夠集成分布式電源發電的新型電網一微電網應運而生。微電網[1]作為現代新型電網中的一個智能單元，可以在數秒鐘的短時間內進行反應，滿足電力系統輸、配電網絡的需求，很好地改善系統安全性和靈活性，降低線路能耗、節省電網建設投資，被認為是未來新型智能電網的堅強支撐。其中，儲能系統[2]是微電網系統的一個重要組成單元，具有十分重要的作用，具有巨大的市場前景。

目前，就儲能技術而言，大多類型儲能裝置的技術水平和經濟性與大電網對儲能的巨大需求之間存在較大差距。隨著**對風光儲能項目招標的再次啟動，大規模、大容量的儲能技術成為人們關注的焦點。伴隨著風電、光伏電站的大規模入網，對儲能系統的容量規模需求也越來越迫切。但是，目前除了蓄水儲能外，其它多數類型的儲能技術在短期內無法滿足諸如大規模電力系統調峰填谷、電網安全、電能儲備等電網應用需求，導致風電脫網等安全事故頻發。

此外，我國關于大容量類型的新能源并入電網的規劃、設計、運行及控制技術等方面還處于起步階段，沒有具體對應的并網**標準。傳統標準一般僅對電站的一些運行參數提出被動要求，電網并不主動對電站進行調度和控制，只是對諧波分量、頻率偏差、電壓波動、功率因數等方面進行要求，關于風能發電、光伏發電等大容量新型儲能系統的并網接入標準基本沒有涉及。至今為止，我國對新能源并網要求并沒有強制性的操作流程和具體相關技術要求。多數發電企業認為只要能發出電，不論多少、質量優劣，電網*須全部接收，在這種情況下，導致發電企業缺乏動力采用新型儲能技術。因此，盡快制定完善規范的儲能技術接入標準，加快推進儲能裝置技術的開發、研究，盡快研發出經濟、安全、*效的儲能裝置，使之能夠與風能、太陽能等間歇性的新能源儲能技術協調配合，滿足新能源長期穩定并網要求，為清潔能源的發展奠定基礎，從而推進我國能源結構的調整。

1微電網系統中常用的儲能技術

目前，微電網中使用的儲能系統種類繁多，根據儲能原理大概可以分為：機械儲能技術、電化學儲能技術、電磁儲能技術、相變儲能技術等。其中，機械儲能方式主要有抽水儲能、飛輪儲能、壓縮空氣儲能等儲能技術；電化學儲能方式主要有蓄電池儲能、鋰電池儲能和鈉硫電池儲能等儲能技術；電磁儲能方式主要有超導儲能和超*電容器儲能等儲能技術；冰蓄冷儲能屬于相變儲能方式。目前，微電網系統中能夠利用的儲能技術很多，其中，飛輪儲能、蓄電池儲能、超*電容器儲能和超導儲能等儲能技術相對成熟，是近年發展較快的儲能形式。

（1）抽水儲能

抽水蓄能電站（pumped hydro power plant）是現階段在實際工程中應用較為廣泛，技術相對成熟的一種儲能方式。抽水儲能電站的主要優勢就是對建造容量方面沒有嚴格要求，具有非常強的靈活性，理論上只要上游的水庫足夠大，其電能儲存容量就沒有上限。而且儲存能量的釋放時間范圍也相對靈活，具有一定的可控性，可以從幾個小時到幾天不等。抽水蓄能技術的能量利用效率也相對較*，大概能達到70％-85％。目前，電網系統主要利用抽水蓄能技術來調峰填谷、調頻、調相、以及旋轉備用等。

（2）壓縮空氣儲能電站

壓縮空氣儲能電站（compressed air energy storage，C-AES）.基本原理是利用電力系統在低谷負荷時段的剩余電能壓縮空氣，并將其儲存在*壓密封容器內，在*峰負荷時段通過釋放壓縮空氣來驅動燃氣輪機進行發電，本質上是一種用于調峰的燃氣輪機發電廠。相對抽水蓄能電站而言，壓縮空氣儲能電站的建設投資、發電成本較低，但由于壓縮的空氣能量密度比較低，而且儲能電站的建設位置對地形條件要求也比較*，因此，在實際工程應用中受到一定的影響。在壓縮空氣儲能電站發電過程中，能量利用效率得到了較大提升，所消耗的燃氣量要比常規燃氣輪機少40％，同時在節約成本方面也很有優勢。目前，CAES電站主要用在頻率調制、平衡負荷、峰谷電能的回收調節、冷啟動、發電系統備用等實際場合。伴隨著分布式發電系統的快速發展，不斷提*儲氣壓縮比、減小儲氣容器容量就顯得非常重要，今后CAES更具有應用性的發展將是微型壓縮空氣蓄能電站（mi-cm-CAES)。

（3）飛輪儲能

它是一種機械儲能方式，整個儲能系統由飛輪機構、電動／發電機、磁懸浮軸承支撐機構、控制器、功率變換裝置等五部分組成。其基本工作原理是利用電動機使飛輪*速旋轉，將電能轉化為動能的形式，當系統需要儲存能量時，電動機通過吸收外接電源的電能帶動飛輪*速旋轉；當電網需要釋放能量時，飛輪又作為原動機提供能量拖動發電機，將機械能轉化為電能。目前飛輪儲能技術主要用于不間斷電源系統，電網調峰和調頻控制中，功率等*從幾十千瓦到兆瓦*。

（4）蓄電池儲能

目前蓄電池儲能在電力系統中主要作為電力調峰使用，它是提*電力系統可靠性和穩定性的儲能裝置。其原理是利用蓄電池的活性物質在正、負*之間進行氧化還原反應，從而實現化學能與電能間的相互轉化。目前，蓄電池主要分為鉛酸蓄電池、鋰離子電池、鎳鉻蓄電池、鈉硫蓄電池、鎳鉻蓄電池、釩液硫電池等類型。其中，鉛酸蓄電池由于其技術成熟，制造成本更低，可靠性較*，應用更為廣泛。鋰電池因其能量密度*，記憶效應低，應用前景更好。

（5）超*電容器儲能

超*電容的原理應用了電學中的雙電層理論，在電容充電過程中理想*化狀態的電*表面形成電荷，并吸引周圍電解質溶液中的異性離子，使之附于電*表面，成為雙電荷層，從而構成雙電層電容。目前超*電容器儲能的研究熱點為通過電力穩定控制系統與可再生能源發電系統的整合使用，起到改善電網質量，提*供電系統可靠性的作用，其中超*電容與蓄電池的混合儲能技術在插電式混合動力汽車中得到廣泛應用。

（6）超導儲能

超導儲能系統是通過超導體制成線圈，將電網系統中電能轉化為磁場能量儲存起來，在需要時再將儲存的磁場能量轉化為電能送回電網。目前隨著電力電子技術和*溫超導技術的飛速發展，超導儲能技術在電力系統中的應用越來與廣泛，在上個世紀90年代已經在光伏發電系統和風力發電系統中得到推廣應用。下面通過如表1所示對各種儲能方式的性能特點進行比較。

表1 各種儲能方式性能特點比較

2安科瑞Acrel-2000MG微電網能量管理系統

2.1概述

Acrel-2000MG儲能能量管理系統是安科瑞專門針對工商業儲能電站研制的本地化能量管理系統，可實現了儲能電站的數據采集、數據處理、數據存儲、數據查詢與分析、可視化監控、報警管理、統計報表、策略管理、歷史曲線等功能。其中策略管理，支持多種控制策略選擇，包含計劃曲線、削峰填谷、需量控制、防逆流等。該系統不僅可以實現下*各儲能單元的統一監控和管理，還可以實現與上*調度系統和云平臺的數據通訊與交互，既能接受上*調度指令，又可以滿足遠程監控與運維，確保儲能系統安全、穩定、可靠、經濟運行。

2.2應用場景

適用于工商業儲能電站、新能源配儲電站。

2.3系統結構

2.4系統功能

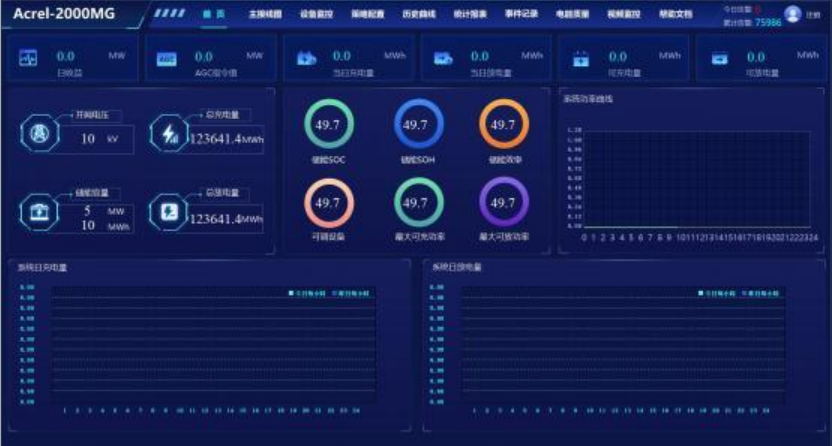

（1）實時監管

對微電網的運行進行實時監管，包含市電、光伏、風電、儲能、充電樁及用電負荷，同時也包括收益數據、天氣狀況、節能減排等信息。

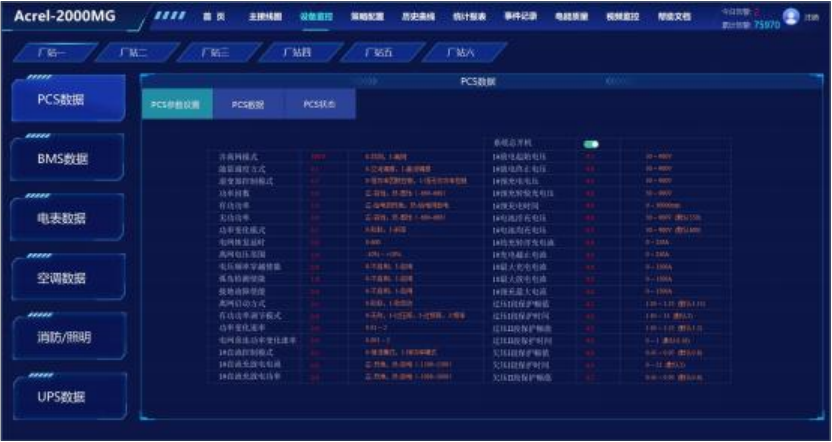

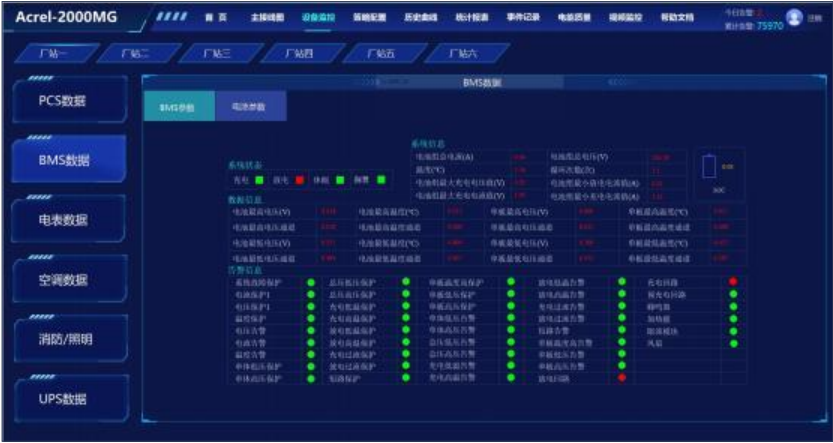

（2）智能監控

對系統環境、光伏組件、光伏逆變器、風電控制逆變一體機、儲能電池、儲能變流器、用電設備等進行實時監測，掌握微電網系統的運行狀況。

（3）功率預測

對分布式發電系統進行短期、超短期發電功率預測，并展示合格率及誤差分析。

（4）電能質量

實現整個微電網系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。如電壓諧波、電壓閃變、電壓不平衡等穩態數據和電壓暫升/暫降、電壓中斷暫態數據進行監測分析及錄波展示，并對電壓、電流瞬變進行監測。

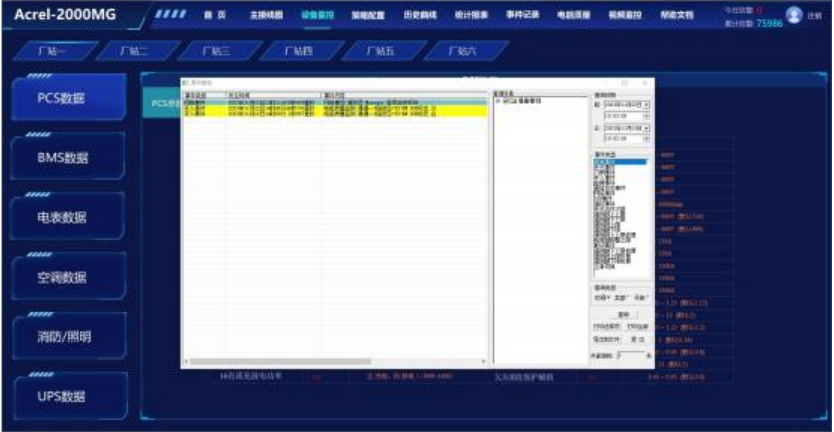

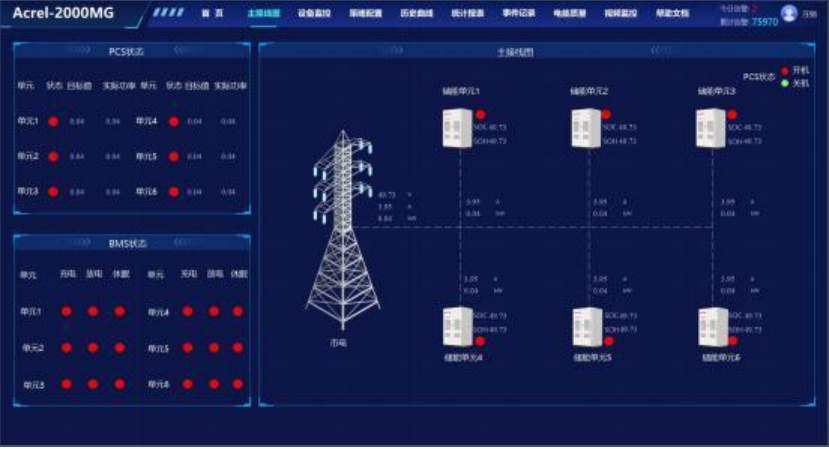

（5）可視化運行

實現微電網無人值守，實現數字化、智能化、便捷化管理;對重要負荷與設備進行不間斷監控。

（6）優化控制

通過分析歷史用電數據、天氣條件對負荷進行功率預測，并結合分布式電源出力與儲能狀態，實現經濟優化調度，以降低尖峰或者*峰時刻的用電量，降低企業綜合用電成本。

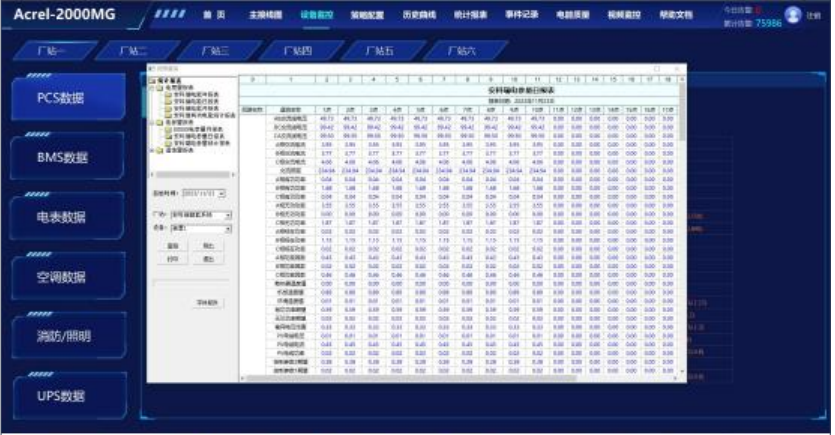

（7）收益分析

用戶可以查看光伏、儲能、充電樁三部分的每天電量和收益數據，同時可以切換年報查看每個月的電量和收益。

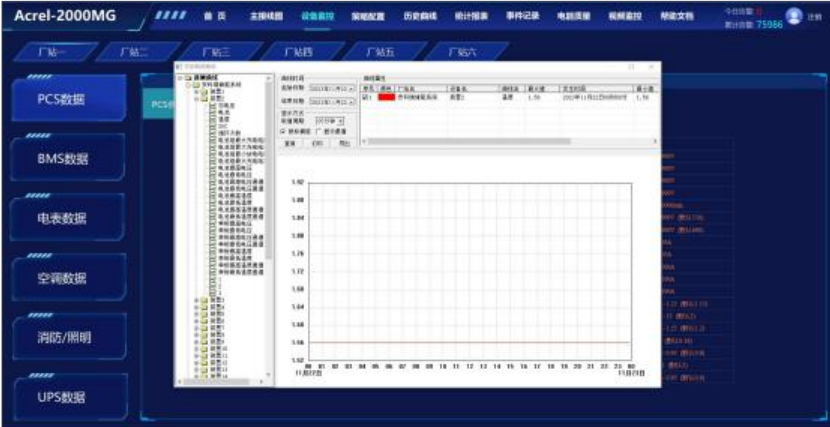

（8）能源分析

通過分析光伏、風電、儲能設備的發電效率、轉化效率，用于評估設備性能與狀態。

（9）策略配置

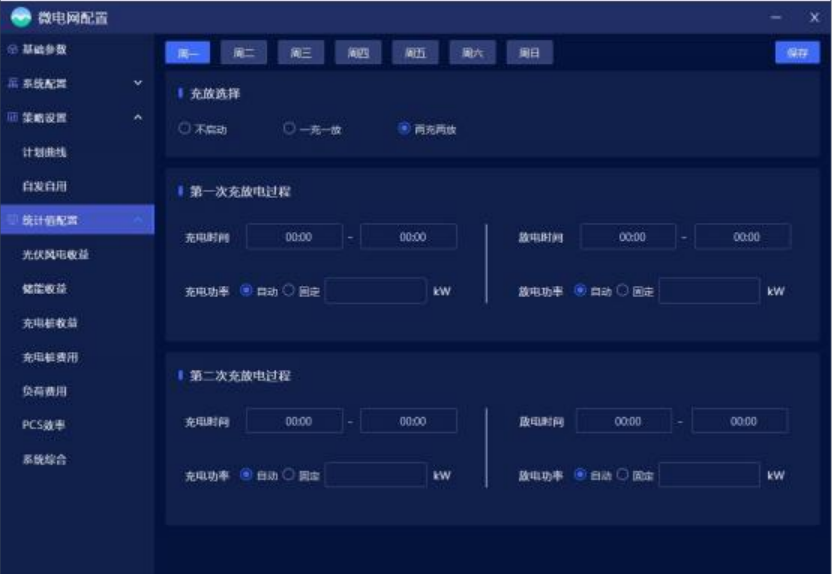

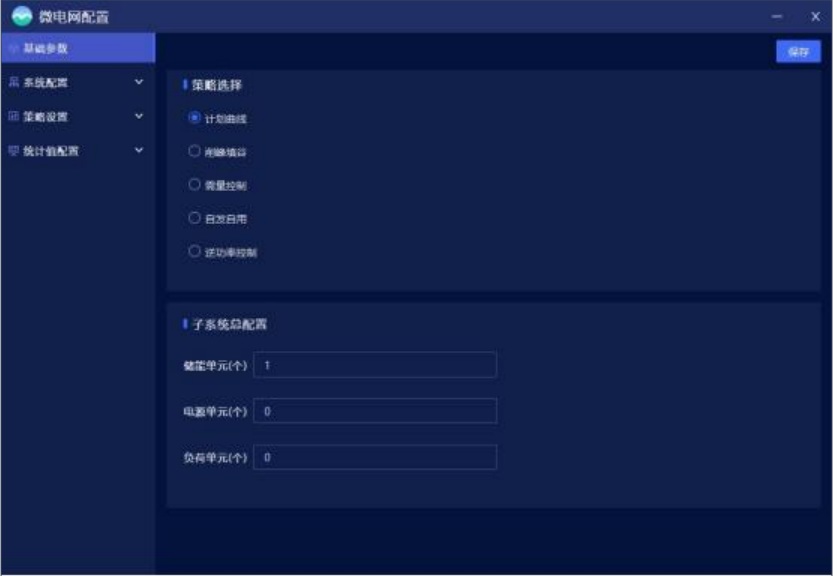

微電網配置主要對微電網系統組成、基礎參數、運行策略及統計值進行設置。其中策略包含計劃曲線、削峰填谷、需量控制、新能源消納、逆功率控制等。

3硬件及其配套產品

序號	設備	型號	圖片	說明
1	能量管理系統	Acrel-2000MG		內部設備的數據采集與監控，由通信管理機、工業平板電腦、串口服務器、遙信模塊及相關通信輔件組成。 數據采集、上傳及轉發至服務器及協同控制裝置 策略控制:計劃曲線、需量控制、削峰填谷、備用電源等
2	顯示器	25.1英寸液晶顯示器		系統軟件顯示載體
3	UPS電源	UPS2000-A-2-KTTS		為監控主機提供后備電源
4	打印機	HP108AA4		用以打印操作記錄，參數修改記錄、參數越限、復限，系統事故，設備故障，保護運行等記錄，以召喚打印為主要方式
5	音箱	R19U		播放報警事件信息
6	工業網絡交換機	D-LINKDES-1016A16		提供16口百兆工業網絡交換機解決了通信實時性、網絡安全性、本質安全與安全防爆技術等技術問題
7	GPS時鐘	ATS1200GB		利用gps同步衛星信號，接收1pps和串口時間信息，將本地的時鐘和gps衛星上面的時間進行同步
8	交流計量電表	AMC96L-E4/KC		電力參數測量(如單相或者三相的電流、電壓、有功功率、無功功率、視在功率,頻率、功率因數等)、復費率電能計量、 四象限電能計量、諧波分析以及電能監測和考核管理。多種外圍接口功能:帶有RS485/MODBUS-RTU協議:帶開關量輸入和繼電器輸出可實現斷路器開關的"遜信“和“遙控”的功能
9	直流計量電表	PZ96L-DE		可測量直流系統中的電壓、電流、功率、正向與反向電能。可帶RS485通訊接口、模擬量數據轉換、開關量輸入/輸出等功能
10	電能質量監測	APView500		實時監測電壓偏差、頻率俯差、三相電壓不平衡、電壓波動和閃變、諾波等電能質量，記錄各類電能質量事件,定位擾動源。
11	防孤島裝置	AM5SE-IS		防孤島保護裝置，當外部電網停電后斷開和電網連接
12	箱變測控裝置	AM6-PWC		置針對光伏、風能、儲能升壓變不同要求研發的集保護，測控，通訊一體化裝置，具備保護、通信管理機功能、環網交換機功能的測控裝置
13	通信管理機	ANet-2E851		能夠根據不同的采集規的進行水表、氣表、電表、微機保護等設備終端的數據果集匯總: 提供規約轉換、透明轉發、數據加密壓縮、數據轉換、邊緣計算等多項功能:實時多任務并行處理數據采集和數據轉發，可多鏈路上送平臺據:
14	串口服務器	Aport		功能:轉換“輔助系統"的狀態數據，反饋到能量管理系統中。 1)空調的開關，調溫，及完全斷電(二次開關實現) 2)上傳配電柜各個空開信號 3)上傳UPS內部電量信息等 4)接入電表、BSMU等設備
15	遙信模塊	ARTU-K16		1)反饋各個設備狀態，將相關數據到串口服務器: 讀消防VO信號，并轉發給到上層(關機、事件上報等) 2)采集水浸傳感器信息，并轉發3)給到上層(水浸信號事件上報) 4)讀取門禁程傳感器信息，并轉發

4結論

由于我國微電網儲能技術發展還處于起步階段，單一儲能技術還遠遠無法做到在常規溫度范圍內同時滿足大功率與*能量，系統安全性*，使用壽命長的所有要求。因此，在現階段單一儲能技術發展還不能滿足使用需求的情況下，充分整合各種技術的優點，揚長避短，提*轉換效率、降低成本，有效保證*可靠性、*能量、大功率等方面的多重要求，是儲能技術研發的一個重要方向。

審核編輯 黃宇
