背景

國家發展和改革委員會令發表布《供電營業規則》第八章-供用電合同與違約責任 ，一百零一條，第（五）：未經供電企業同意，擅自引入（供出）電源或將備用電源和其他電源私自并網的，除當即拆除接線外，應當承擔其引入（供出）或并網電源容量每千瓦（千伏安視同千瓦）五百元的違約使用電費。

隨著用戶側新能源光伏、儲能系統的裝機增加，部分地區要求工商業光伏發電自發自用余電不上網，要求安裝防逆流裝置。新能源防逆流的場景主要包括光伏防逆流、儲能防逆流、光儲防逆流，針對上述場景主要包括逆流速斷方案和柔性調節方案。為此，安科瑞結合自己的產品及管理系統，場景與方案配置如下。

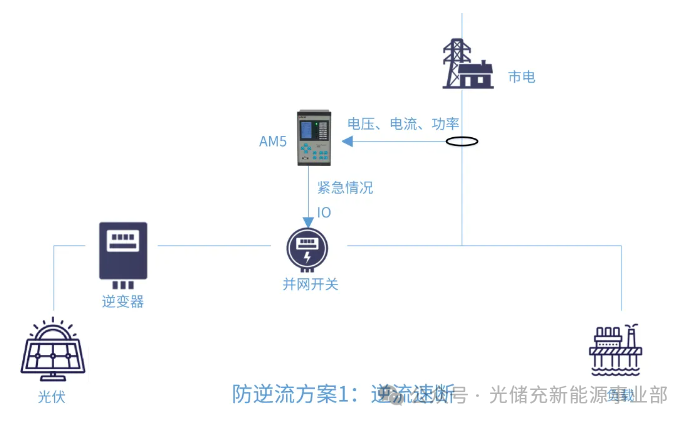

（1）光伏、儲能防逆流方案

通過在市電進線處安裝防孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏情況。通過信號反饋實現對并網點斷路器的切斷動作。一旦發生孤島、逆流情況，就及時切斷并網點斷路器，實現防孤島、防逆流目的。優勢：成本較小，改造簡單；劣勢：導致部分光伏棄光。配置清單：防逆流保護裝置AM5SE-IS 1臺

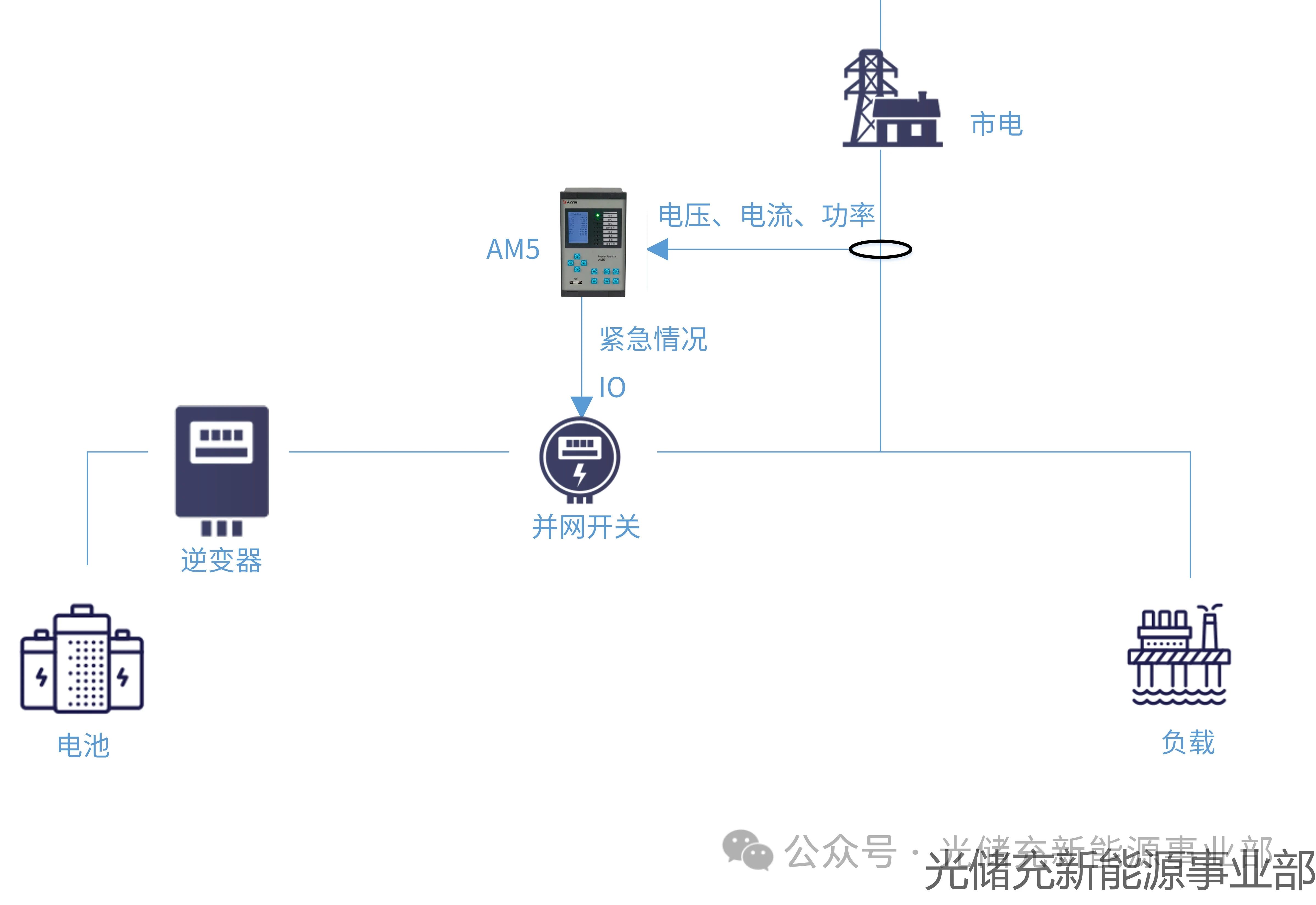

（2）儲能防逆流速斷方案

通過在市電進線處安裝防孤島/逆流一體化裝置，實時監測儲能放電情況。通過信號反饋實現對并網點斷路器的切斷動作。一旦發生孤島、逆流情況，就及時切斷并網點斷路器，實現防孤島、防逆流目的。優勢：成本較小，改造簡單；劣勢：導致負荷對市電，特別是高峰電量的需求，使得用戶用電成本增加。配置清單：防逆流保護裝置AM5SE-IS 1臺

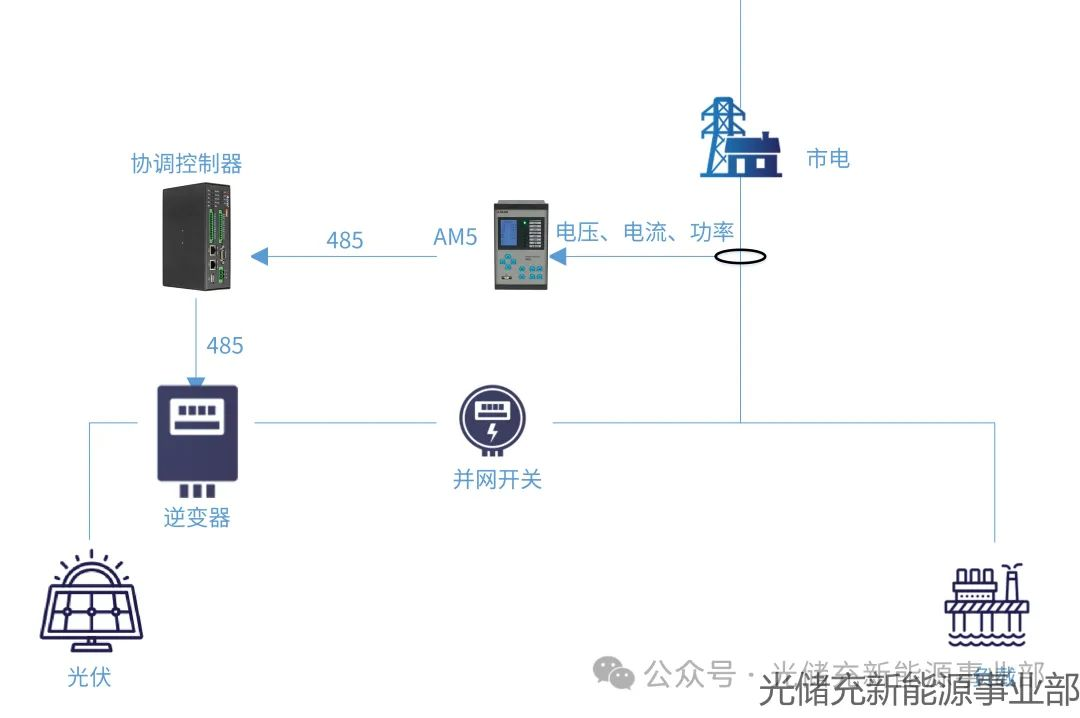

（3）光伏防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對逆變器的輸出功率進行調整，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制逆變器輸出，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：安裝方便、能夠柔性防逆流，可以盡可能利用光伏

劣勢：不能直接修改參數，配置不方便。

配置清單：防逆流保護裝置AM5SE-IS 1臺；協調控制器ACCU-100 1臺

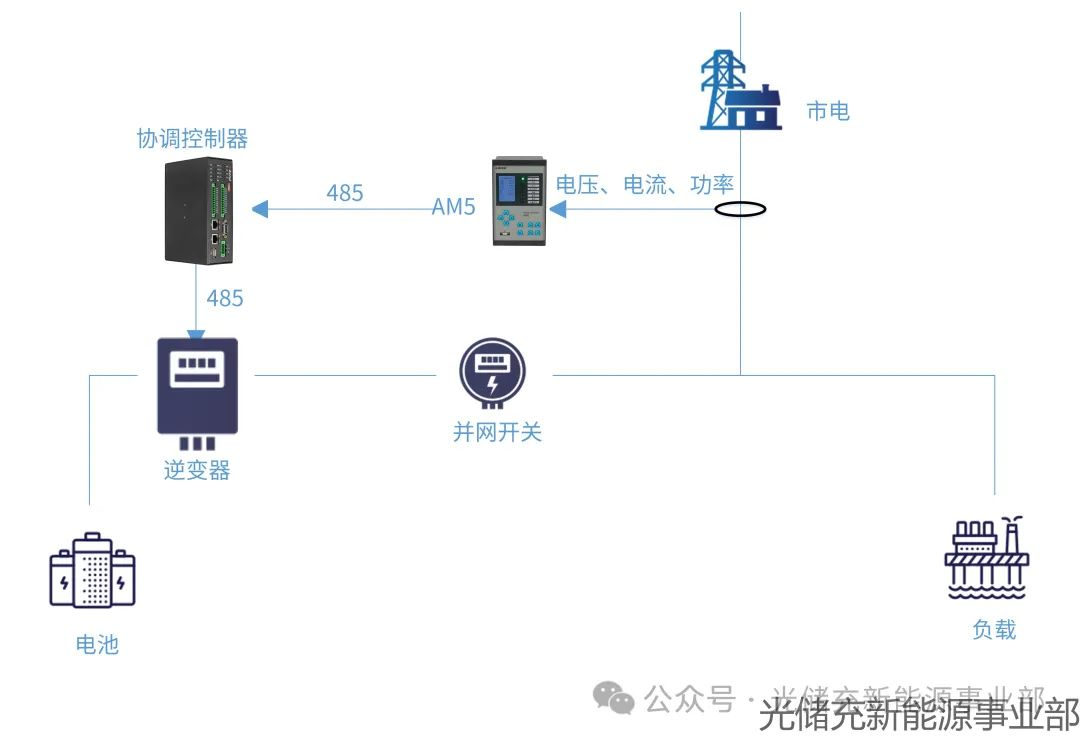

（4）儲能防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測儲能放電上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對變流器的放電功率進行調整，實現無逆流情況。同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。優勢：安裝方便、能夠柔性防逆流，可以盡可能利用儲能電來滿足負荷需求劣勢：不能直接修改參數，配置不方便。配置清單：防逆流保護裝置AM5SE-IS 1臺；協調控制器ACCU-100 1臺

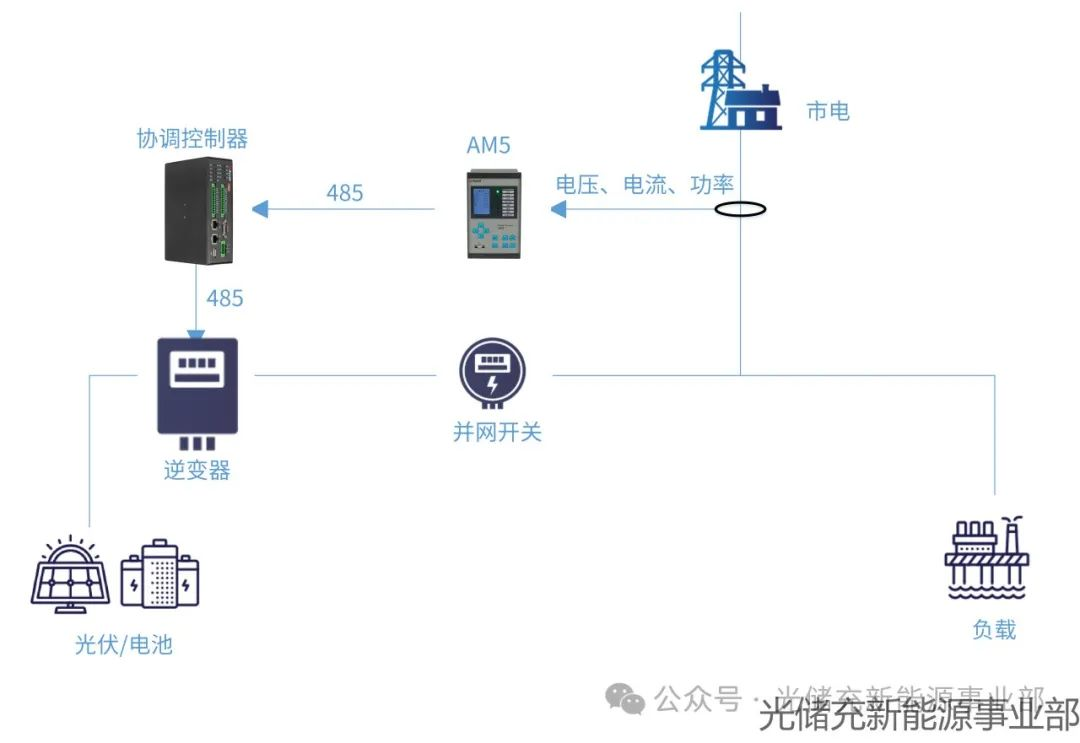

（4）光儲防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測光儲系統的上網情況，將監測信號上傳給協調控制器。通過對逆流數據、儲能SOC的狀態、變流器的狀態進行邏輯分析。首先通過降低儲能放電功率、增加充電功率、降低光伏逆變器出力，實現無逆流情況。同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。優勢：優先保障光伏就地化消納，提升光伏、儲能的利用價值劣勢：不能直接修改參數，配置不方便。配置清單：防逆流保護裝置AM5SE-IS 1臺；協調控制器ACCU-100 1臺

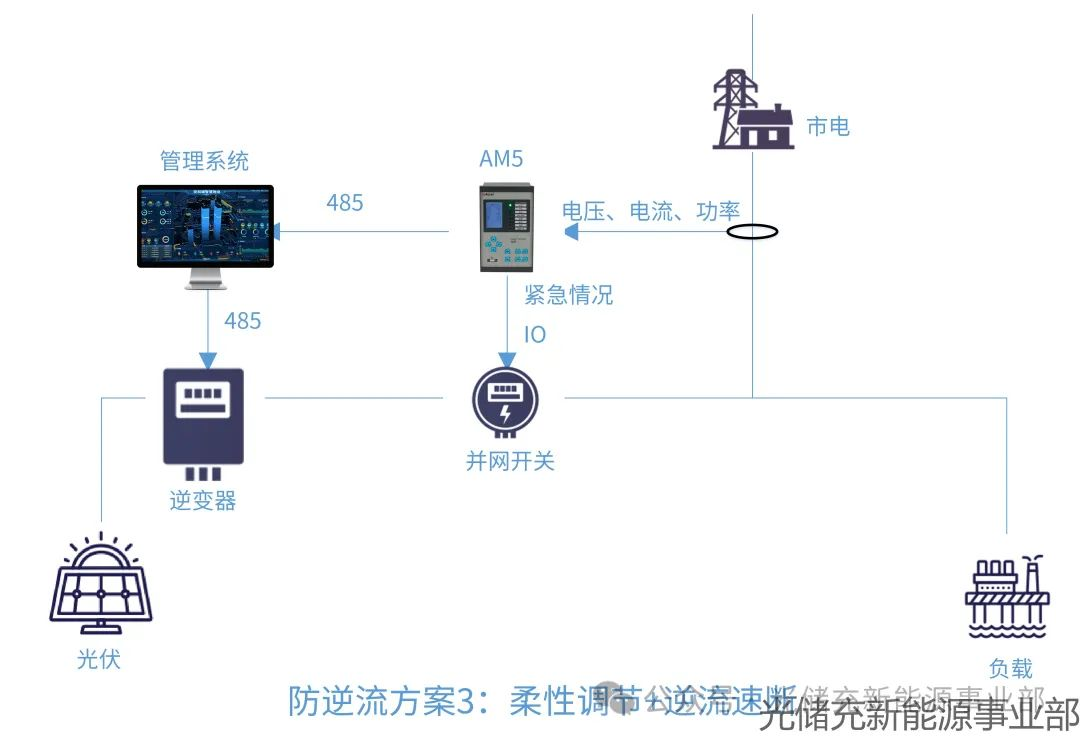

（5）光伏、儲能防逆流方案

通過在市電進線處安裝孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏上網情況，將監測信號上傳給能量管理系統。通過對逆流數據的邏輯計算對逆變器的輸出功率進行調整，實現無逆流情況。同時，為防止能量管理系統宕機、負載突變或者通訊中斷，能量管理系統未及時調節控制逆變器輸出，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。優勢：能夠柔性防逆流，可以盡可能利用光伏；具備數據存儲、報表、人機界面等；劣勢：系統配置較高。配置清單：防逆流保護裝置AM5SE-IS 1臺；微電網能量管理系統Acrel-2000MG 1套

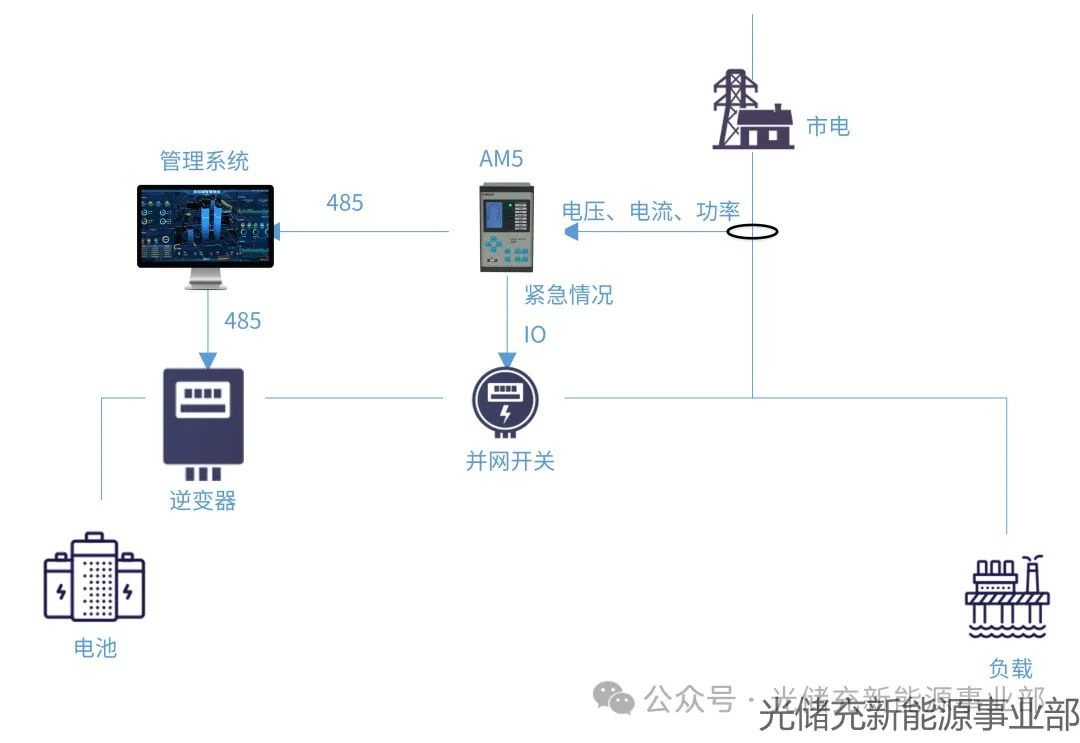

（6）儲能防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測儲能放電上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對變流器的放電功率進行調整，實現無逆流情況。同時，為防止能量管理系統宕機、負載突變或者通訊中斷，能量管理系統未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。優勢：安裝方便、能夠柔性防逆流，可以盡可能利用儲能電來滿足負荷需求劣勢：系統配置較高。配置清單：防逆流保護裝置AM5SE-IS 1臺；微電網能量管理系統Acrel-2000MG 1套

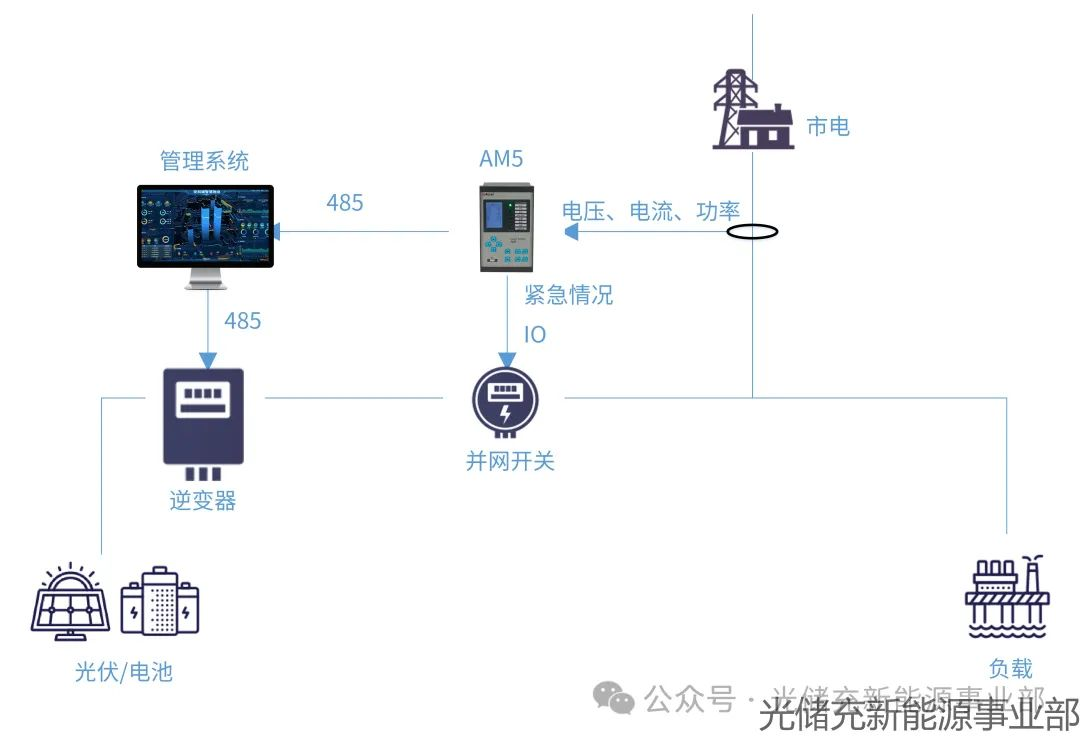

（7）光儲防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測光儲系統的上網情況，將監測信號上傳給能量管理系統。通過對逆流數據、儲能SOC的狀態、變流器的狀態進行邏輯分析。首先通過降低儲能放電功率、增加充電功率、降低光伏逆變器出力，實現無逆流情況。同時，為防止能量管理系統器宕機、負載突變或者通訊中斷，能量管理系統未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。優勢：優先保障光伏就地化消納，提升光伏、儲能的利用價值劣勢：系統配置較高。配置清單：防逆流保護裝置AM5SE-IS 1臺；微電網能量管理系統Acrel-2000MG 1套

整體方案

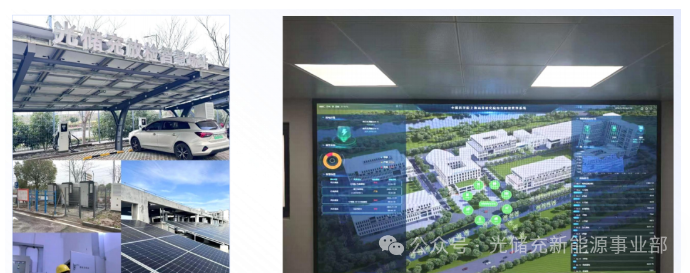

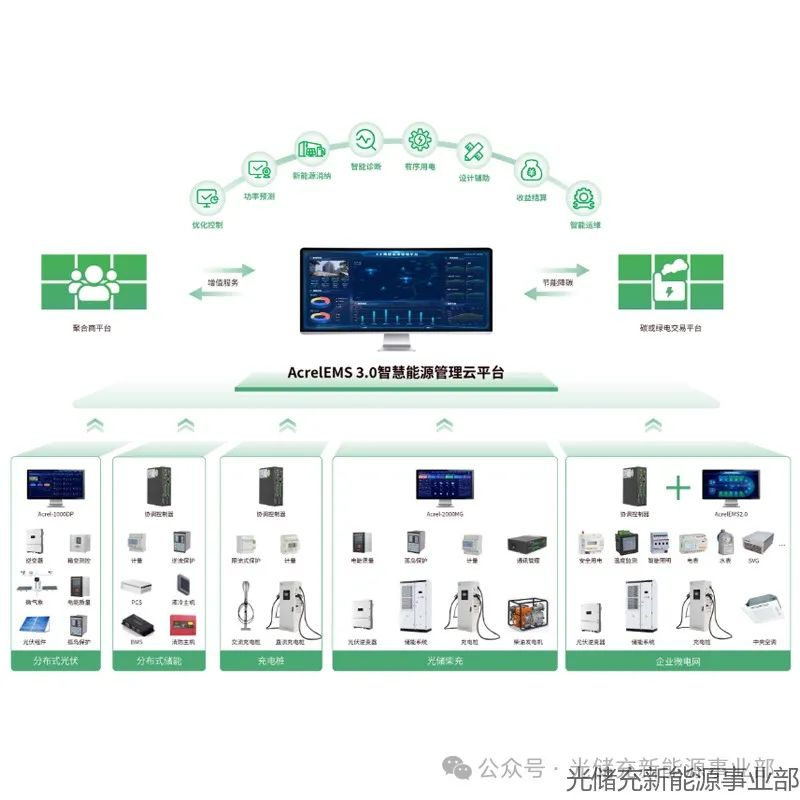

AcrelEMS智慧能源管理平臺通過對用戶微電網發電系統（光伏、風能、傳統能源）、儲能系統及用電負荷（充電樁、建筑等）進行實時監測，結合光伏預測，靈活調節儲能系統出力，優化策略，診斷告警，可調度源荷有序互動、能源全景分析，滿足企業微電網能效管理數字化、安全分析智能化、調整控制動態化、全景分析可視化的需求，完成不同策略下源網荷資源之間的靈活互動與經濟運行，為用戶降低能源成本，提高微電網運行效率。
