多觸點絕緣電阻微機測試系統軟件
本系統中，8031片內RAM和8155片內RAM用作監控工作單元，外部2K RAM用作采集到的數據緩沖區、打印緩沖區、鍵盤和顯示緩沖區。
系統軟件按模塊設計，主要有系統初始化模塊、鍵處理模塊、繼電器陣列控制模塊、數據處理模塊、顯示打印模塊和自動換檔測試模塊。
①主程序：通過調用系統初始化程序等，達到測試目的。流程圖如圖1所示。
②繼電器陣列控制模塊：根據測試要求，實現對繼電器的控制，將檢測點接人Rx測量端。流程如圖2所示。

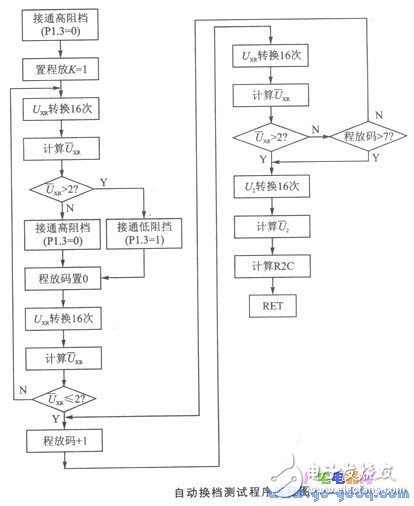

③自動換檔測試模塊：該模塊完成高低阻換檔，接通程控放大器并采集數據的任務。流程圖如圖3所示。
限于篇幅，其他模塊框圖從略。
本節介紹的方法已被綜合檢測系統所采用，實現了多觸點間的絕緣電阻自動檢測，測量精度已達到文中所述指標。
該方法也適用于其他電子設備絕緣電阻的自動檢測。
