24位高精度 8路差分電壓或者電流模擬量信號采集模塊DAM-3059P
阿爾泰科技
概述：
DAM-3059P 為 8 路差分電壓或者電流采集模塊，采集量程可定制，24 位 AD，支持 RS485 通 訊接口，帶有標準 ModbusRTU 協議。配備良好的人機交互界面，使用方便，性能穩定。
模擬量采集模塊 DAM-3059P
主要指標
| 模擬量輸入 | ||
| 輸入通道 | 8路差分模擬量輸入 | |
| 輸入類型 | 直流電流或直流電壓輸入 | |
| DAM-3059P（200mA） | 直流0～200mA（默認），-200～200mA，-200～0mA | |
| DAM-3059P（50mA） | 直流0～50mA（默認），-50～50mA | |
| DAM-3059P（20mA） | 直流4～20mA（默認），0～20mA，-20～20mA | |
| DAM-3059P（10mA） | 直流0～10mA（默認），-10～10mA | |
| DAM-3059P（10V） | 直流0～10V（默認），-10～10V，-10～0V | |
| DAM-3059P（5V） | 直流0～5V（默認），1～5V，-5～5V | |
| DAM-3059P（2.5V） | 直流0～2.5V（默認），-2.5～2.5V | |
| DAM-3059P（1V） | 直流0～1V（默認），-1～1V | |
| 其他量程 |
可定制直流電流量程范圍10mA~200mA或 直流電壓量程范圍15mV~10V。 |
|
| 采樣速率注1 | 總通道10sps | |
| 分辨率注2 | 24位 | |
| 采集精度 | 電壓0.01%，電流0.05% | |
| 隔離電壓 | 2500VRMS(浪涌保護電壓) | |
| 共模電壓 |
電流量程：3V 電壓量程：量程電壓 |
|
| 其他 | ||
| 通訊接口 | RS-485 | |
| 波特率 | 1200～115200bps | |
| 數據通訊速率注3 |
最大180次/秒（單模塊，115200bps下） 最大24次/秒（單模塊，9600bps下） 最大3次/秒（單模塊，1200bps下） |
|
| 看門狗 | 通信看門狗 | |
| 供電電壓 | +10V～30VDC | |
| 電源保護 | 電源反向保護 | |
| 功耗 | 額定值0.8W @ 24VDC | |
| 操作溫度 | -10℃～＋70℃ | |
| 存儲溫度 | -40℃～＋80℃ | |
注意：
1、采樣速率：此參數指的是 ADC 芯片采集速度。
2、分辨率：未配置換算模式時，按照 16 位采樣數據傳輸。
3、數據通訊速率：此參數指的是 MCU 控制器和上位機通訊速度
模塊使用說明：
端子定義表：
| 端子 | 名稱 | 說明 |
| 1 | IN5+ | 模擬量輸入5通道正端 |
| 2 | IN5- | 模擬量輸入5通道負端 |
| 3 | IN6+ | 模擬量輸入6通道正端 |
| 4 | IN6- | 模擬量輸入6通道負端 |
| 5 | IN7+ | 模擬量輸入7通道正端 |
| 6 | IN7- | 模擬量輸入7通道負端 |
| 7 | DATA+ | RS-485接口信號正 |
| 8 | DATA- | RS-485接口信號負 |
| 9 | VS+ | 直流正電源輸入 |
| 10 | GND | 直流電源輸入地 |
| 11 | IN0+ | 模擬量輸入0通道正端 |
| 12 | IN0- | 模擬量輸入0通道負端 |
| 13 | IN1+ | 模擬量輸入1通道正端 |
| 14 | IN1- | 模擬量輸入1通道負端 |
| 15 | IN2+ | 模擬量輸入2通道正端 |
| 16 | IN2- | 模擬量輸入2通道負端 |
| 17 | IN3+ | 模擬量輸入3通道正端 |
| 18 | IN3- | 模擬量輸入3通道負端 |
| 19 | IN4+ | 模擬量輸入4通道正端 |
| 20 | IN4- | 模擬量輸入4通道負端 |
注意：各通道模擬量輸入正端和負端分別是獨立的，模擬量輸入和電源輸入及 485 通訊兩方是隔離的。

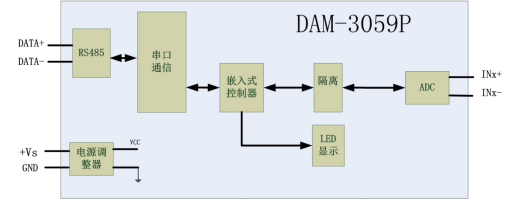

模塊內部結構框圖：
電源及通訊線連接 ：
電源輸入及 RS485 通訊接口如下圖所示，輸入電源的最大電壓為 30V，超過量程范圍可能會造 成模塊電路的永久性損壞。
模擬量輸入連接 ：
模塊共有 8 路差分模擬量輸入（0～7 通道），各通道模擬量輸入正端和負端分別是獨立的。
