LP396x 系列快速超低壓差線性穩壓器的工作電壓為 2.5V 至 7V input supply 的提供多種預設輸出電壓選項。這些超低壓差 線性穩壓器對負載的階躍變化響應非常快，這使得它們適用于 低壓微處理器應用。LP3961 和 LP3964 采用 CMOS 工藝開發 它允許獨立于輸出負載電流的低靜態電流運行，以及 在極低的壓差條件下運行。
*附件：LP396x 800mA 快速超低壓差線性穩壓器數據表.pdf

壓差tage： 超低壓差;通常為 24 80mA 負載電流時為 mV，800mA 負載電流時為 240mV。

接地引腳電流： 800mA 負載時通常為 4mA 當前。

ERROR 標志： 當輸出電壓比標稱值低 10% 時，ERROR 標志變為低電平 （適用于 LP3961）。

意義： SENSE 引腳改善了遠程負載下的調節 （適用于 LP3964）。

精密輸出電壓： 多路輸出電壓 提供 1.2 V 至 5 V 的選項，可調 （LP3964），具有指定的精度 室±溫下為 ±1.5%，在所有條件下（變化的線路、負載和 溫度）。

特性

• 輸入電源電壓：2.5 V 至 7 V
• 超低壓差
• 低接地引腳電流
• 負載調整率為 0.02%
• 關斷模式下的靜態電流為 15μA
• 0.8A DC 的指定輸出電流
• 輸出電壓精度 ±1.5%
• 錯誤標志指示輸出狀態 （LP3961）
• 感應選項改善了更好的負載調節
  （LP3964）
• 極低的輸出電容器要求
• 過熱和過流保護
• ?40°C 至 125°C 結溫范圍

參數

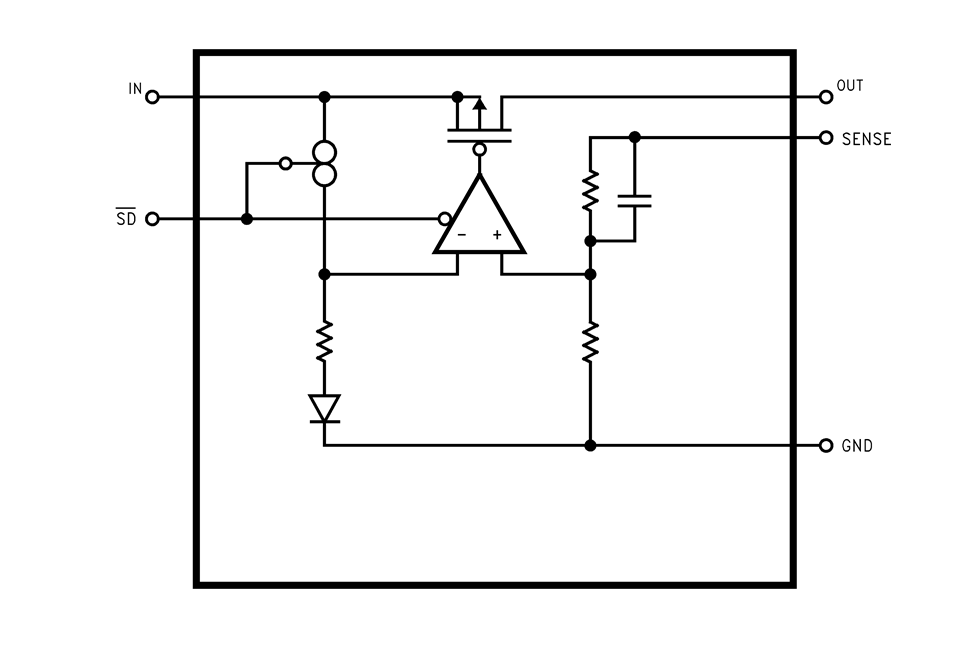

方框圖

一、產品概述

LP396x系列是一款快速超低壓差線性穩壓器（LDO），提供高達800mA的輸出電流，適用于低電壓微處理器、DSP電源、電池充電器等應用。該系列包括LP3961和LP3964兩個型號，其中LP3964還提供可調輸出電壓版本。

二、主要特性

• ?超低壓差電壓?：具有極低的壓差電壓，典型值為24mV（80mA負載）和240mV（800mA負載）。
• ?低靜態電流?：在關閉模式下，靜態電流僅為15μA，有助于延長電池壽命。
• ?快速瞬態響應?：對負載變化的響應速度非常快，適合動態負載應用。
• ?高精度輸出電壓?：輸出電壓精度為±1.5%（室溫下），適用于需要精確電源的應用。
• ?多種保護功能?：包括過溫和過流保護，提高系統可靠性。
• ?錯誤標志?：LP3961具有錯誤標志功能，當輸出電壓低于額定值的90%時，錯誤標志引腳將變為低電平。
• ?遠程感應?：LP3964的SENSE引腳可用于改善遠程負載的調節性能。

三、電氣特性

• ?輸入電壓范圍?：2.5V至7V。
• ?輸出電壓范圍?：提供從1.2V到5V的多種預設輸出電壓選項，LP3964還支持可調輸出電壓（1.216V至5.1V）。
• ?負載調節率?：0.02%，確保輸出電壓穩定。
• ?地面引腳電流?：正常工作模式下，地面引腳電流典型值為4mA（800mA負載）。

四、引腳說明

• ?SD?：關閉引腳，低電平有效，用于控制穩壓器的開啟和關閉。
• ?VIN?：輸入電壓引腳。
• ?VOUT?：輸出電壓引腳。
• ?ERROR?（LP3961）：錯誤標志引腳。
• ?SENSE?（LP3964）：遠程感應/調整引腳。
• ?GND?：接地引腳。

五、應用指南

• ?電容選擇?：為確保穩定性，需要在輸入和輸出端分別連接適當的電容。輸入電容至少為68μF，輸出電容至少為33μF。
• ?布局建議?：提供了詳細的PCB布局建議，以減少噪聲和干擾，提高電路性能。
• ?熱設計?：根據封裝類型和最大允許結溫，可能需要使用散熱器以滿足熱設計要求。
