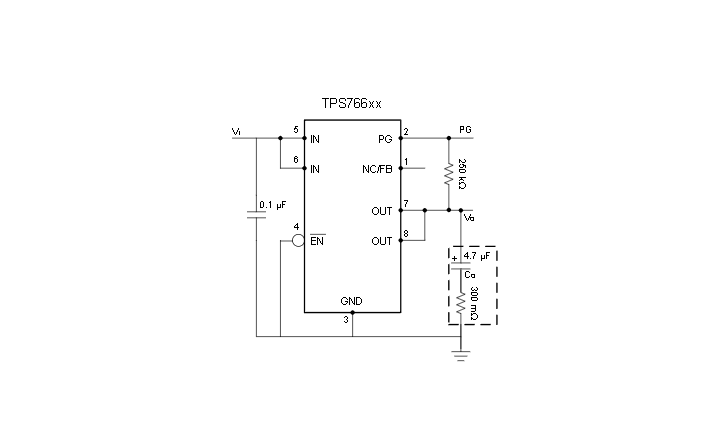

TPS766 是一款低壓差（LDO）線性穩壓器，支持 2.5V 至 16V（新芯片）的輸入電壓范圍和高達 250mA 的負載電流。對于新芯片，支持的輸出范圍為 1.2V 至 12V（固定版本）或 0.8V 至 14.6V（可調版本）。

輸入電壓范圍高達 16V（新芯片），這使得該器件成為從變壓器次級繞組和穩壓軌（如 10V 或 12V）工作的理想選擇。此外，寬輸出電壓范圍允許該器件為碳化硅（SiC）柵極驅動器和麥克風以及功率微控制器（MCU）和處理器產生偏置電壓。
*附件：TPS766 250mA、16V、低壓差穩壓器數據表.pdf

寬帶寬 PSRR 性能在 1kHz 時大于 70dB，在 1MHz 時大于 46dB（新芯片），這有助于衰減上游 DC/DC 轉換器的開關頻率，并最大限度地減少后置穩壓器濾波。新芯片支持內部軟啟動電路機制，可減少啟動期間的浪涌電流，從而允許更小的輸入電容。

傳統芯片在整個負載電流范圍內支持恒定靜態電流（在整個輸出電流范圍內，0mA 至 250mA 通常為 35μA）。

TPS766 LDO 還具有睡眠模式，在該模式下，將 TTL 高信號施加到 EN（啟用）會關閉穩壓器。在禁用模式下，傳統芯片的靜態電流小于 1μA （典型值），新芯片的靜態電流約為 1.6μA （典型值）。

電源就緒（PG）是一種高電平有效輸出，用于實現上電復位或低電量指示器。

對于固定輸出版本，TPS766 提供 1.5V 至 5.0V（傳統芯片）和 1.2V 至 12V（新芯片）的輸出范圍。對于可調版本，可在 1.25V 至 5.5V （傳統芯片）和 0.8V 至 14.6V （新芯片）的范圍內對輸出電壓進行編程。TPS766 采用 8 引腳 SOIC 封裝。

特性

輸入電壓范圍：
- 傳統芯片：2.7V 至 10V（絕對最大值 13.5V）
- 新芯片：2.5V 至 16V（絕對最大值 18V）
輸出電壓范圍：
- 傳統芯片：1.5V 至 5V（固定）和 1.25V 至 5.5V（可調）
- 新芯片：1.2V 至 12V（固定）和 0.8V 至 14.6V（可調）
輸出電流：高達 250mA
輸出精度：
- 傳統芯片：3% 的過載和溫度
- 新芯片：1% 的過載和溫度
低靜態電流（IQ）：
- 傳統芯片：35μA （典型值），空載
- 新芯片：55μA （典型值）空載
IQ （禁用狀態）：
- 傳統芯片：10μA（最大值）
- 新芯片：4μA （最大值）
壓差（新芯片）：
- 在 250mA （TPS76650）時高達 225mV （典型值）
高 PSRR （新芯片）：46dB （在 1MHz）
內部軟啟動時間（新芯片）：750μs （典型值）
過流限制和熱保護
使用 2.2μF 或更大的電容器（新芯片）時保持穩定
開漏電源正常
封裝：8 引腳、4.9mm × 6mm SOIC （D）

參數

方框圖

一、產品概述

TPS766是一款低壓差（LDO）線性電壓穩壓器，提供高達250mA的負載電流，支持輸入電壓范圍從2.5V到16V（新芯片），輸出電壓范圍廣泛，包括固定和可調版本。該穩壓器適用于多種應用，如住宅空調、汽車電子、HVAC系統、洗衣機和烘干機等。

?寬輸入電壓范圍?：新芯片支持2.5V至16V的輸入電壓范圍，舊芯片支持2.7V至10V。
?寬輸出電壓范圍?：新芯片提供1.2V至12V（固定）和0.8V至14.6V（可調）的輸出電壓范圍；舊芯片提供1.5V至5V（固定）和1.25V至5.5V（可調）。
?低壓差電壓?：新芯片在250mA負載下的典型壓差電壓為225mV。
?高精度輸出?：新芯片的輸出精度為1%（負載和溫度范圍內），舊芯片為3%。
?低靜態電流?：新芯片在無負載時的典型靜態電流為55μA，舊芯片為35μA；在禁用狀態下，新芯片的最大靜態電流為4μA，舊芯片為10μA。
?其他特性?：包括內部軟啟動電路、過流限制、熱保護、開漏電源良好指示等。
