概述
MAX2657/MAX2658是高增益、低噪聲放大器(LNA)，設計用于GPS L1、Galileo和GLONASS應用。器件采用Maxim先進的SiGe工藝，在提供高增益和超低噪聲系數的同時，使輸入參考1dB壓縮點以及三階截點最大化。

MAX2657/MAX2658采用+1.6V至+3.3V單電源供電，MAX2657優化于低電流設計、MAX2658優化于高線性度設計。關斷模式下，器件的電源電流降至1μA以下。MAX2657/MAX2658采用超小尺寸、無鉛并符合RoHS標準的0.86mm x 1.26mm x 0.65mm晶片級封裝(WLP)。
數據表：*附件：MAX2657 GPS GNSS低噪聲放大器技術手冊.pdf

應用

• 航空電子
• 帶有GPS的蜂窩電話
• 定位移動設備
• 筆記本PC/超便攜移動PC
• 個人導航設備(PND)
• 娛樂終端，艦隊導航
• 遠程信息處理(物品跟蹤和庫存管理)
• 手表

特性

• 高功率增益：19dB (MAX2657)
• 超低噪聲系數：0.8dB
• 集成50Ω輸出匹配電路
• 低電源電流：4.1mA (MAX2657)
• 較寬的電源電壓范圍：1.6V至3.3V
• 較少的材料清單：1個電感、2個電容
• 小尺寸封裝：0.86mm x 1.26mm
• 薄外形：0.65mm
• 0.4mm焊球間距的晶片級封裝(WLP)

引腳配置/典型應用電路

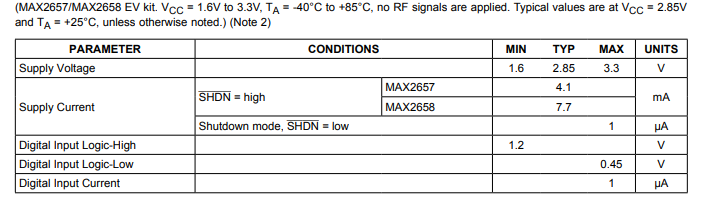

DC電氣特性

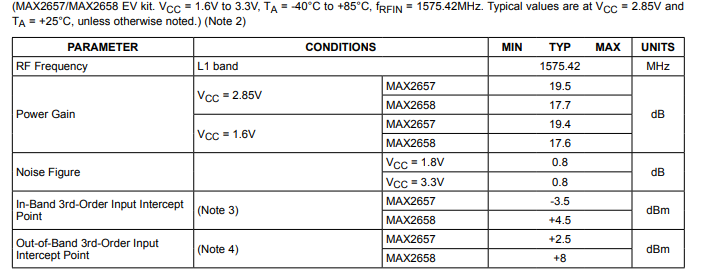

交流電氣特性

MAX2657/MAX2658是針對GPS L1、伽利略和GLONASS應用而設計的lna。這些器件具有關斷控制模式，無需外部電源開關。這些器件實現了高增益和超低噪聲系數。

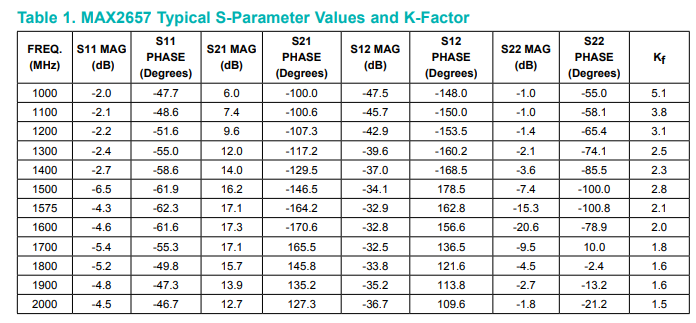

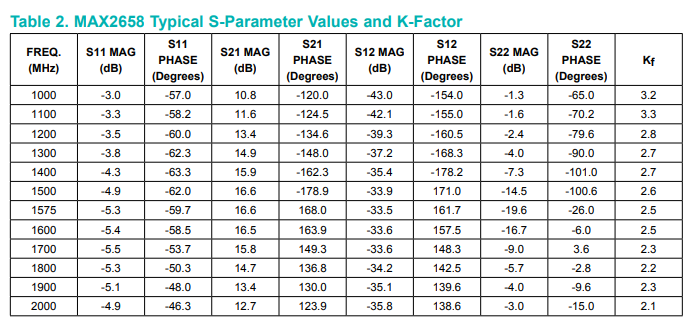

MAX2657/MAX2658需要片外輸入匹配。只需要一個與DC阻塞電容串聯的電感來形成輸入匹配電路。典型應用電路顯示了推薦的輸入匹配網絡。這些值針對最佳同時增益、噪聲系數和回波損耗性能進行了優化。表1和表2列出了典型器件的參數和Kf值。MAX2657/MAX2658在輸出端集成一個50歐姆的片內輸出匹配，無需外部匹配元件。輸入耦合電容的值影響IIP3。耦合電容越小，IIP3越低。
