OPA383、OPA2383 和 OPA4383 (OPAx383) 精密放大器系列提供出色的性能。通過零溫漂技術，OPAx383 的失調電壓和失調溫漂可提供出色的長期穩定性。僅需 65μA 的超低靜態電流，OPAx383 就能實現 2.5MHz 的帶寬、32nV/√Hz 的寬帶噪聲和在 650nVPP 的條件下 1/f 的噪聲。這些規格對于在 16 位至 24 位模數轉換器 (ADC) 中實現超高精度和不降低線性度至關重要。OPAx383 在溫度范圍內具有平坦的偏置電流；因此，高輸入阻抗應用在溫度范圍內幾乎不需校準。

數據手冊：*附件：OPA2383 雙通道、零漂移、微功耗 （65μA）、高速度功率比 （2.5MHz） RRIO 運算放大器技術手冊.pdf

所有版本的額定工作溫度范圍均為 -40°C 至 +125°C。

特性

• 超低失調電壓：±5μV（最大值）
• 零溫漂：±0.025μV/°C
• 低輸入偏置電流：50pA（最大值）
• 低噪聲：1kHz 時為 32nV√Hz
• 無 1/f 噪聲：650nVPP（0.1Hz 至 10Hz）
• 共模輸入范圍超出電源軌 ±100mV
• 增益帶寬：2.5MHz
• 靜態電流：每個放大器 65μA
• 單電源：1.7V 至 5.5V
• 雙電源：±0.85V 至 ±2.75V
• EMI 和 RFI 已濾除的輸入

引腳配置和功能

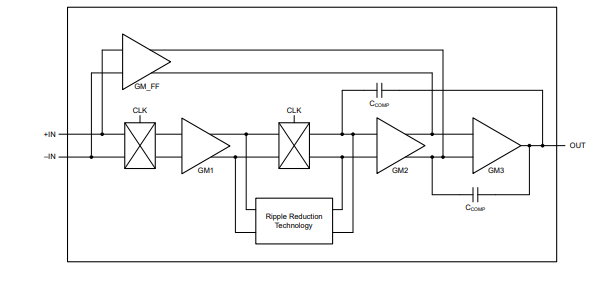

功能方框圖

典型應用

OPAx383 是單位增益穩定的精密運算放大器，采用先進的零溫漂技術。采用專有零溫漂電路后，無論時間和溫度如何變化，都能實現低輸入失調電壓，并降低 1/f噪聲分量。由于具有高 PSRR，這些器件能夠在直接依靠電池電源運行的應用中正常工作，而無需穩壓調節。OPAx383系列針對完整的軌到軌輸入范圍進行了優化，可由低電壓單電源或雙電源供電。在正常測試條件下，這些高精度、低噪聲微型放大器可提供高阻抗輸入（共模范圍在電源基礎上向外擴展了100mV，并且不產生輸入交越失真）和軌到軌輸出（擺幅在電源上下 5mV 以內）。OPAx383 精密放大器設計用于低或高增益的上游模擬信號鏈應用，以及 DAC緩沖等下游信號鏈功能。

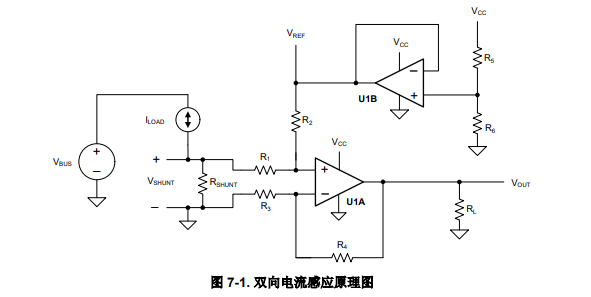

該單電源、低側雙向電流傳感設計示例可以檢測 –1A 至 +1A 的負載電流。單端輸出范圍為 110mV 至 3.19V。由于 OPAx383 具有低偏移電壓和軌到軌輸入和輸出，因此該設計采用該器件。其中一個放大器配置為差分放大器，另一個放大器提供參考電壓。圖 7-1 顯示了設計示例原理圖。
