【摘要】電力是人們日常生產生活中必不可少的關鍵因素，為了從根本上保證電力處于可控穩定的運行狀態，構建數據*心是非常有必要的措施，其能夠更加有選擇性地管理相關數據信息。主要探討數據*心電力系統的建設要點，其次著重分析數據*心電力系統的管理措施，以供相關人員參考。

【關鍵詞】數據中心；電力系統；高低壓配電

安科瑞汪洋/汪小姐/汪女士（銷售專員）聯系方式：18702106706

0引言

數據*心和電力系統之間的關系十分密切，數據*心是電力系統運行的必要基礎，而高質量的電力供應則是保障數據*心安全的重要條件。因此，要想保證數據*心穩定、安全、可靠，在原有基礎上不斷完善電力系統建設，同時采取行之有效的管理措施，提升電力系統的運行質量，以充分發揮其優良作用。

1數據*心電力系統建設要點

1.1配置高低壓配電

在數據*心電力系統*配置高低壓配電可以保證供配電可靠，但由于高壓進電工作需要在兩臺不同的變壓器上同步進行，因此，在配置高低壓配電時，應將通過數據*心的變壓器在單副邊情況下組裝成雙路配電系統或者采用單母紉或分段的方法，實現轉換。同時，斷路器的每一個脫扣裝置須具備通信能力，這樣才能更加便利地為電力監控系統服務。數據*心電力系統的供配電應當涵蓋機房空調用電、辦公樓用電以及不間斷電源（uninterruptable

powersupply,UPS）系統用電等。數據*心電力系統所配置的變壓器數量應為6臺，每兩個變壓器互為備份，分別負責某一部分的供電工作。同時互為備份的變壓器，其進線應當分別來自不同段的高壓母線。對于機房、消防設備以及電梯等位置，需遵循雙路供電的基本準則。而對于關鍵的雙路供電設備，則可以由發電機作為備用電源。為實時監控高低壓配電具體情況，應安裝*央信號屏，直流屏則負責控制高壓供電系統和直流電源。高低壓配電設備如圖1所示。

圖1高低壓配電設備

1.2配置備用電源

在配置備用電源時，應當綜合衡量計算機房*密空調和UPS系統的實際總容量，為其配置相應的發電機組。由于發電機和容量不完全一致，所以在配置備用電源時也存在一定差異，可以采取單機或雙機單獨運行、雙機并聯以及多機運行的配置手段，以此確保數據*心機房有充足的電力供應。發電機的后備電源通常采用冷備用的方式，需要同步構建油庫，并且在其內部儲備數量充足的燃油，這樣一旦出現緊急情況，發電機仍可以在燃油的供應下持續運

轉發電。對于電梯和消防等關鍵設備，其備用電源不應與數據*心電力系統的總電源混雜，而應選擇應用獨立性更強的應急發電機，和生產所使用的發電機分開。備用電源如圖2所示。

圖2備用電源

1.3配置UPS系統

在建設數據*心電力系統時，應以數據*心的實際需求為基礎，采用N+1冗余模式配置UPS系統，并科學設定UPS系統的具體容量，同時還應當。配置UPS系統時，應將其數量設定為2，以互為備用。選擇2臺變壓器，在其輸出端口位置引入對應電源，以此為機房*高度*密的計算機設備提供必要的電力支持。各組UPS系統還要依據其具體的容量值，同步配置蓄電池組，并加設空調設備，以確保UPS系統和蓄電池組處于良好的運行條件之下。為延長UPS系統使用壽命，適應業務快速發展的根本需求應考慮UPS系統是否具備充足的擴容可行性。UPS系統設備如圖3所示。

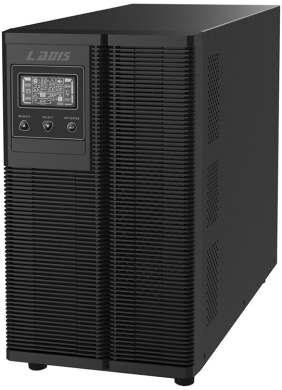

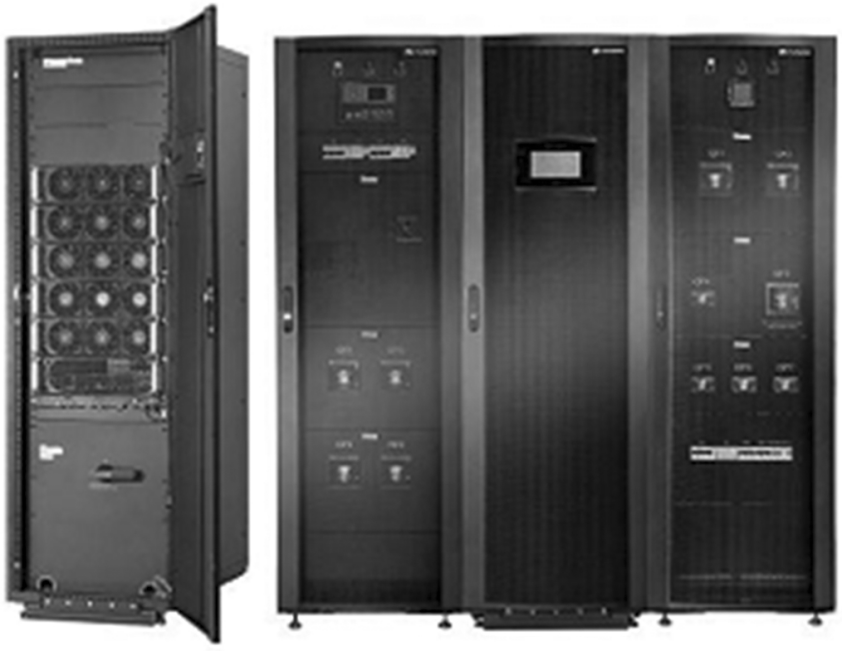

圖3UPS系統設備

1.4做好接地、防雷和消防聯動

在建設數據*心電力系統時，應保證接地、防雷和消防聯動質量過關。低壓配電系統包括3種接地方式，分別為TN、IT以及TT系統。TN系統一方為直接接地，設備外露導電位置與保護線呈連接狀態。IT系統只有一側位置在小電阻電流的阻抗作用完成接地，外露位置則有部分為獨立狀態下的自行接地。TT系統則是一側直接接地，外露導電位置與IT系統等同。除此之外，公用接地系統應當涵蓋各個位置的有效防雷裝置、設備保護接地、防靜電接地、金屬構件以及信息邏輯接地等，把控接地電阻不能超過1Ω配備。對于一些特殊位置應采取必要的特殊接地，為其配備完善的防雷措施，從消防聯動層面來看，當出現火災等突發應急狀況時，要*一時間發出預警，消防*心可以通過輸送直流電壓來啟動電閘線圈，自動切斷重要設備的電源。低壓配電系統的3種接地方式如圖4所示。

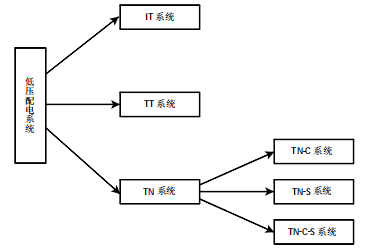

圖4低壓配電系統的3種接地方式

2數據*心電力系統管理措施

2.1合理配置工作人員

數據*心電力系統管理具有顯著的雙重性特點，既要合乎本單位的實際管理需求，又要與供電行業管理相一致。只有從根本上確保數據*心電力系統管理措施應用得當，才能充分發揮數據*心電力系統的優良功能。首先，要合理配置工作人員。數據*心電力系統運行時，須由專門的工作人員負責運營維護崗位，并確保工作人員配備整體保持穩定。負責維護的工作人員應當采取換班分組機制，確保數據*心電力系統能夠長時間處于有專人監控的狀態下。其次，所配備的系統維護管理人員要具備過硬的專業技能，同時持有當地先進的理論知識和技術手段。

2.2加大制度管理力度

要進一步加大對數據*心電力系統的制度管理力度，*大限度發揮制度管理的剛性作用。在數據*心電力系統實際管理過程*，須高度遵守相關制度條例，*大限度規避出現例外情況，保障制度的有效性。數據*心電力系統制度內容應當包括確保電力安全作業的具體工作章程、運轉交接班制度、故障處理制度、設備巡查制度、倒閘操作監督管理制度，從而確保制度管理覆蓋數據*心電力系統。在數據*心電力系統管理過程*深化落實制度管理，有助于從根本上確保電力系統處于安全穩定的運行條件下，保障工作人員的人身安全。

2.3提高運行管理質量

提高運行管理質量是數據*心電力系統管理過程**為核心的環節，具體包括以下4個措施。

檢查系統設備的運行狀態。做好系統設備的巡視檢查工作，有助于從源頭上規避和發現安全事故隱患，達成制度化和科學化的核心目標。開展巡檢工作的應當集*在對數據*心電力系統設備狀況和周圍環境的檢查，當面臨異常天氣或重大節假日時，應進一步加大巡檢力度。巡檢過程*，要科學應用巡檢方法，把控巡檢合理使用鉗形電流表和紅外測溫儀（圖5）等必要的儀表檢查設備。

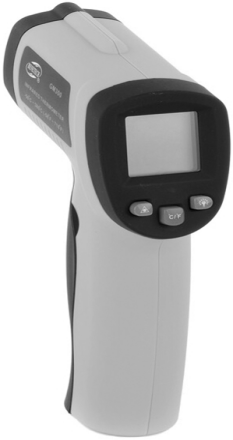

圖5紅外測溫儀

確保系統運行日志記錄完備詳細。在數據*心電力系統的運行管理工作*，運行日志是*為基礎的文件，應大限度確保其記錄規范翔實，其*涉及日期、當值人員、巡視時間、巡視區域及交接班記錄等內容。

加大標識管理力度。標識管理有著非常重要的作用，涉及高低壓供電設備、電纜具體編號、設備標號以及開關實際情況等內容。加大標識管理力度有助于在出現供電故障等突發性的異常狀況時，及時恢復供電，大限度規避因操作不規范而引發的停電事故。

實現對機房設備的遠程監控。數據*心電力系統建設過程*所配置的各項系統隸屬于遠程監控系統，因此要加大遠程監控管理力度，在動力值班室設定監控終端，采取24h不間斷的值班監控策略。當監控到數據*心電力系統設備*出現故障問題時，要時間發出預警，回傳至移動通信設備*，由此幫助工作人員在非巡視時間也可以實時掌握系統的運行情況。

2.4建立維護規范和應急管理機制

數據*心電力系統管理應當有針對性地建立維護規范和應急管理機制。數據*心電力系統管理工作要以系統建設為基本前提，統籌制定高低壓供配電設備、備用電源、UPS系統以及機房空調系統的維護技術科學規范，加大其日常維護管理力度，由此在原有基礎上大幅降低出現故障的概率，確保系統相關設備可以保持良好的運行狀態，從而提升機房供電的安全性和可靠性。從應急管理機制層面來說，數據*心電力系統管理不能忽視應急管理，要嚴格遵守安全、預防為主的基本準則。對于數據*心電力系統設備來說，通過對其開展類型多樣的測試演練，有助于深化落實反事故措施，并采取必要的事故預想策略，從心理以及手段上做好雙重準備。管理人員還應當依據實際情況，提前構建科學合理的電力系統應急預案，一旦發生異常情況，則依據應急預案規定的處理步驟和程序，采取科學合理的處理措施。

3安科瑞*密配電及監控系統解決方案

3.1概述

隨著數據*心的迅猛發展，數據*心的能耗問題也越來越突出，有關數據*心的能源管理和供配電設計已經成為熱門問題，可靠的數據*心配電系統方案，是提高數據*心電能使用效率，降低設備能耗的有效方式。要實現數據*心的節能，首先需要監測每個用電負載，而數據*心負載回路非常的多，傳統的測量儀表無法滿足成本、體積、安裝、施工等多方面的要求，因此需要采用適用于數據*心集*監控要求的多回路監控裝置。

3.2應用場所

適用于運營商、金融、政府、互聯網、企業等數據*心

3.3系統結構

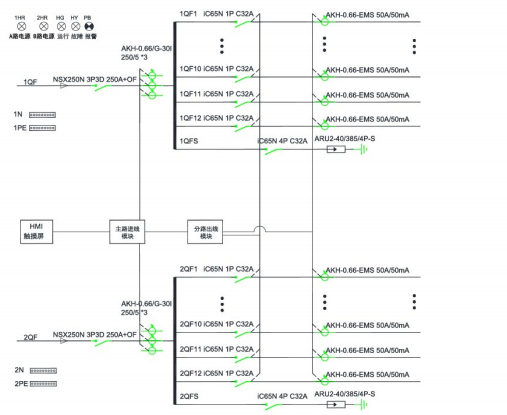

1）交流

3.4系統功能

1）主頁

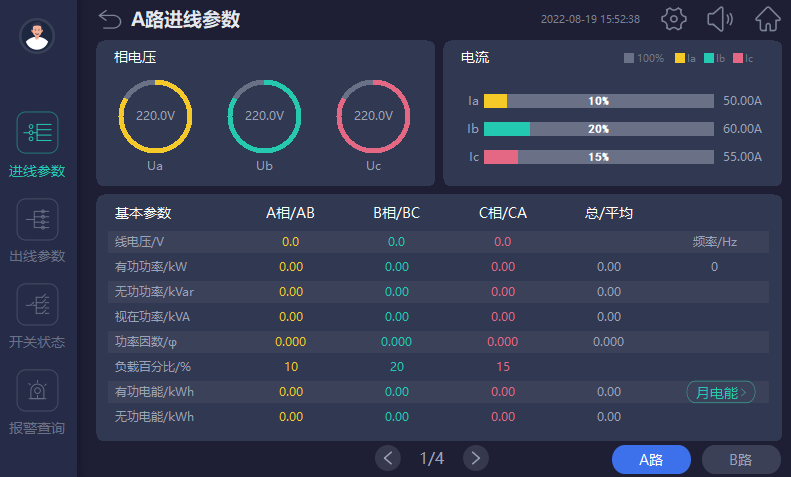

開機進入主頁，包含進線參數、開關狀態、出線參數、報警查詢等功能，按按鈕可進入各功能界面查看。

2）進線參數監測

監測主路的三相電壓、電流、系統頻率；各項及總的有功功率，無功功率，視在功率，功率因數，有功電能、無功電能；電流、電壓不平衡度；電流、電壓諧波含量；大需量。

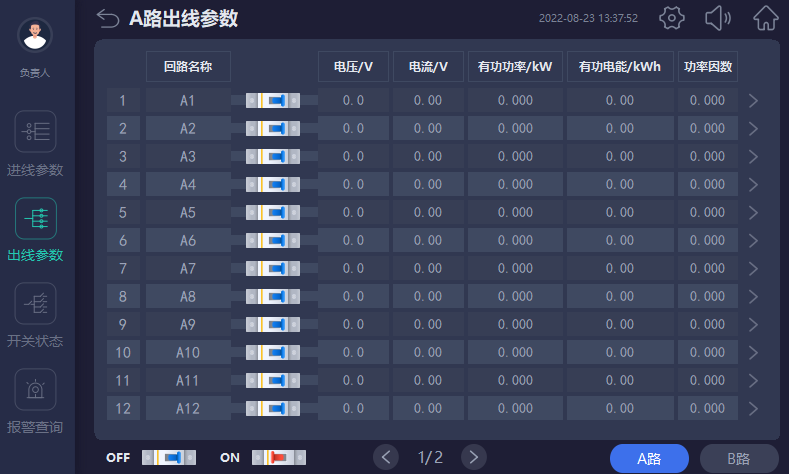

3）出線參數監測

分支回路的電壓、電流、有功功率、有功電能、功率因數額定電流設置、各相電流值；

負載百分比；大需量。

4）開關狀態

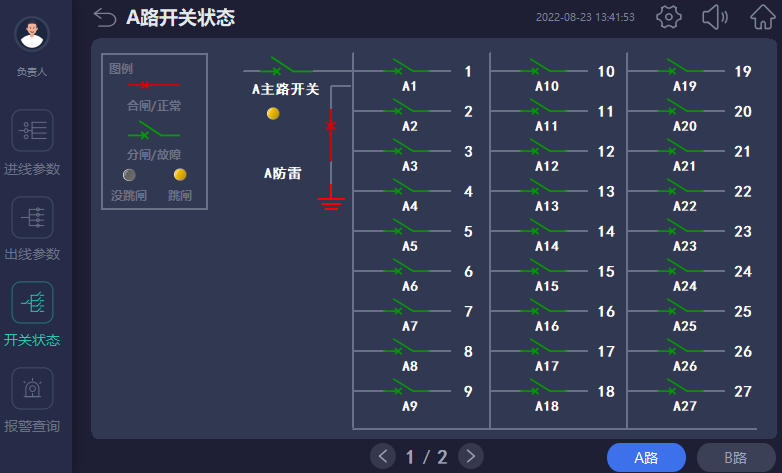

左側一列為主路開關狀態，主路跳閘SD狀態、主路防雷開關狀態、主路防雷故障點狀態，默認為無源檢測點，分閘為綠色，合閘為紅色。主路右側的皆為支路開關狀態；默認為有源檢測點，合閘為紅色，分閘為綠色。

5）報警查詢

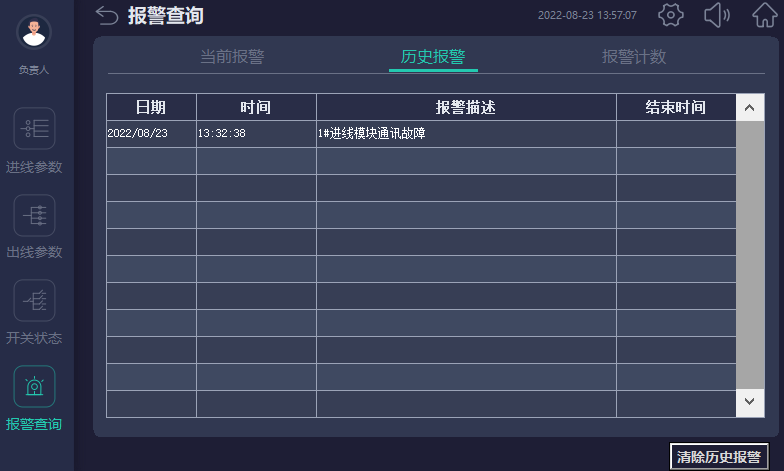

當前報警界面可查看實時報警和歷史報警；開關量動作告警；任意數據的定時存儲；進線過電流2段閥值越限告警，可任意設定告警值；進線過壓、欠壓、缺相、過頻率、低頻率越限告警;聲光告警功能。

3.5系統硬件配置

名稱	圖片	型號	功能

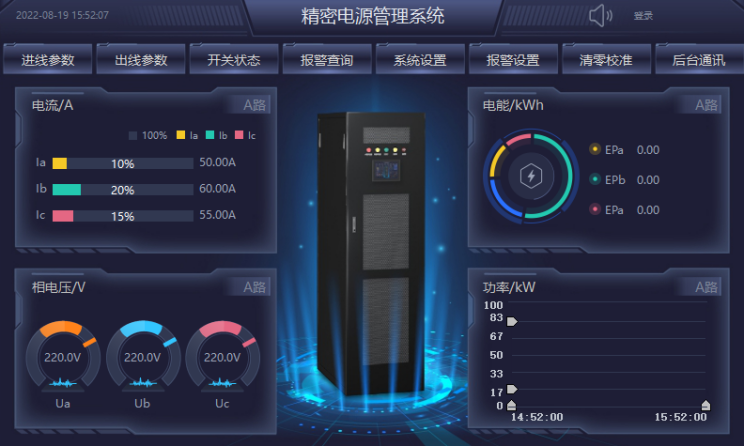

*密電源管理系統軟件		ACREL-AMC1000	一次圖顯示、進線、出線回路所有電參量監測；回路開關狀態監測及報警；負載百分比顯示；不平衡度檢測；電流兩段式報警；事件記錄；數據定時存儲轉發。
*密配電柜		ANDPF	電源分配列柜。為IT機柜提供網絡布線傳輸服務和配電管理。 分為交流和直流列頭柜兩類。
雙路交流進線監測模塊		AMC100-ZA	監測A+B雙路三相交流進線回路的全電量參數、8路開關狀態監測、2路報警輸出、2路漏電監測、1路溫濕度檢測、3路RS485通訊、2-63次諧波
雙路交流出線監測模塊		AMC100-FAK30	監測A+B雙路交流出線共30分路的全電參量參數和開關狀態（有源），1路485通訊
雙路交流出線監測模塊		AMC100-FAK48	監測A+B雙路交流出線共30分路的全電參量參數和開關狀態（有源），1路485通訊
雙路直流進線監測模塊		AMC100-ZD	監測A+B雙路三相直流進線回路的全電量參數、8路開關狀態監測、4路報警輸出、1路溫濕度檢測、3路RS485通訊
雙路直流出線監測模塊		AMC100-FDK30	監測A+B雙路交流出線共30分路的全電量參數和開關量狀態(有源）、1路RS485通訊
雙路直流出線監測模塊		AMC100-FDK48	監測A+B雙路交流出線共48分路的全電量參數和開關量狀態（有源）、1路RS485通訊

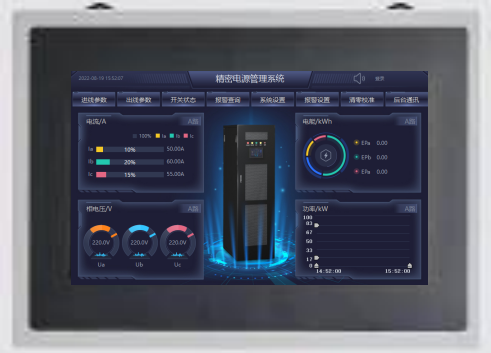

觸摸顯示屏		ATP007kt	實時顯示*密配電柜進出線的電壓、電流、功率、電能、電能質量、開關狀態等。
雙路交流進線監測模塊		AMC16Z-ZA	監測A+B雙路三相交流進線回路的全電量參數、6路開關狀態監測、2路報警輸出、2路漏電監測、1路溫濕度檢測、1路RS485通訊、相序檢測
雙路直流出線監測模塊		AMC16Z-FAK24	監測A+B雙路交流出線共24分路的全電量參數和開關量狀態、1路RS485通訊、相位調整
雙路直流出線監測模塊		AMC16Z-FAK48	監測A+B雙路交流出線共48分路的全電量參數和開關量狀態、1路RS485通訊、相位調整
雙路直流進線監測模塊		AMC16Z-ZD	監測A+B雙路三相直流進線回路的全電量參數、6路開關狀態監測、2路報警輸出、2路漏電監測、1路溫濕度檢測、1路RS485通訊、相序檢測
雙路直流出線監測模塊		AMC16Z-FDK24	監測A+B雙路交流出線共48分路的全電量參數和開關量狀態、1路RS485通訊、相位調整
電流互感器		AKH-0.66-W	用于列頭柜進出線回路電流采集。
霍爾傳感器		AHKC-F-XXXA/5V	監測主路電流，孔徑43*13

4安科瑞智能母線監控解決方案

4.1概述

數據*心IT服務器配電傳統采用*密配電柜，占用空間較大，配電線纜多，新增設備不便，為了節省面積，智能小母線方案由于不占用機房面積、可按需靈活插拔，受到很多數據*心的青睞，被越來越多的應用。

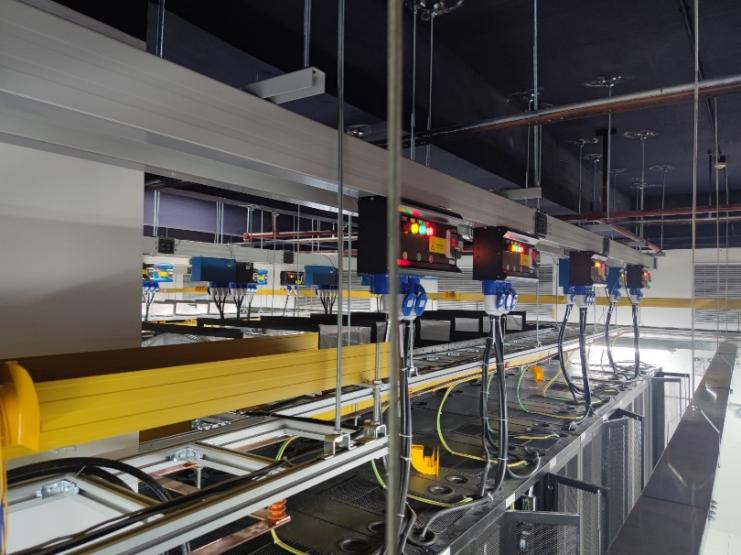

安科瑞智能母線監控產品分為交流和直流母線監控兩類，包括始端箱監測模塊、插接箱監測模塊以及觸摸屏，另外還可以搭配母線槽連接器紅外測溫模塊用于監測母線槽的運行溫度，確保母線槽配電安全。通過標準網線手拉手簡單組網，可以實現任意插接箱檢修或更換時不影響其他在線運行的插接箱的數據上傳通訊。

4.2應用場所

適用于運營商、金融、政府、互聯網、企業等數據*心

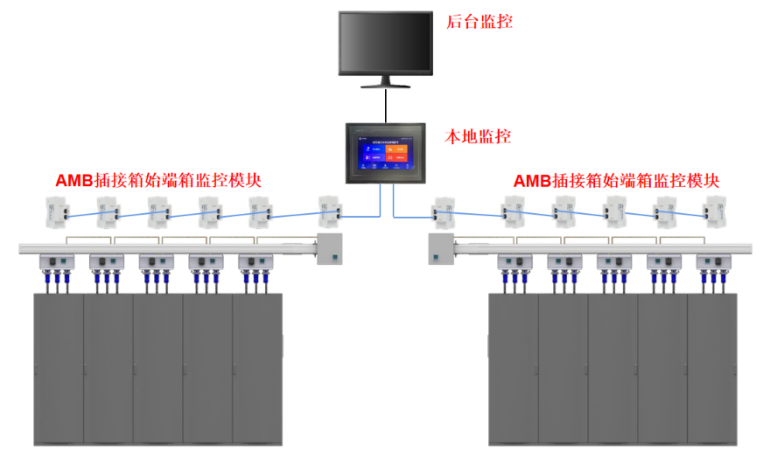

4.3系統結構

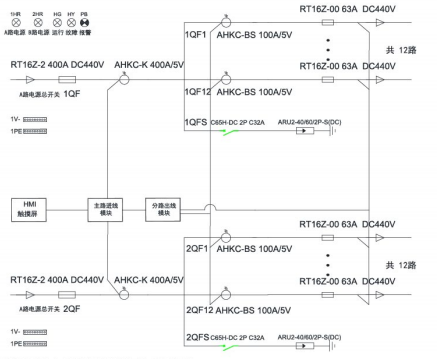

4.4系統功能

實時監測

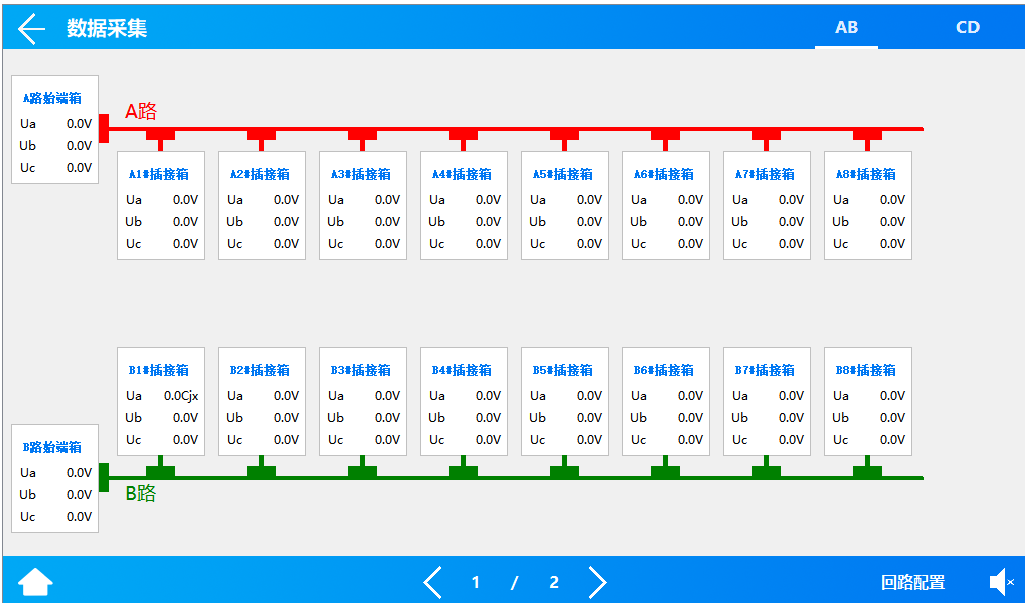

在主頁點擊數據采集按鈕后，進入系統圖界面：此界面顯示了每個箱子的電壓。

基本參數界面

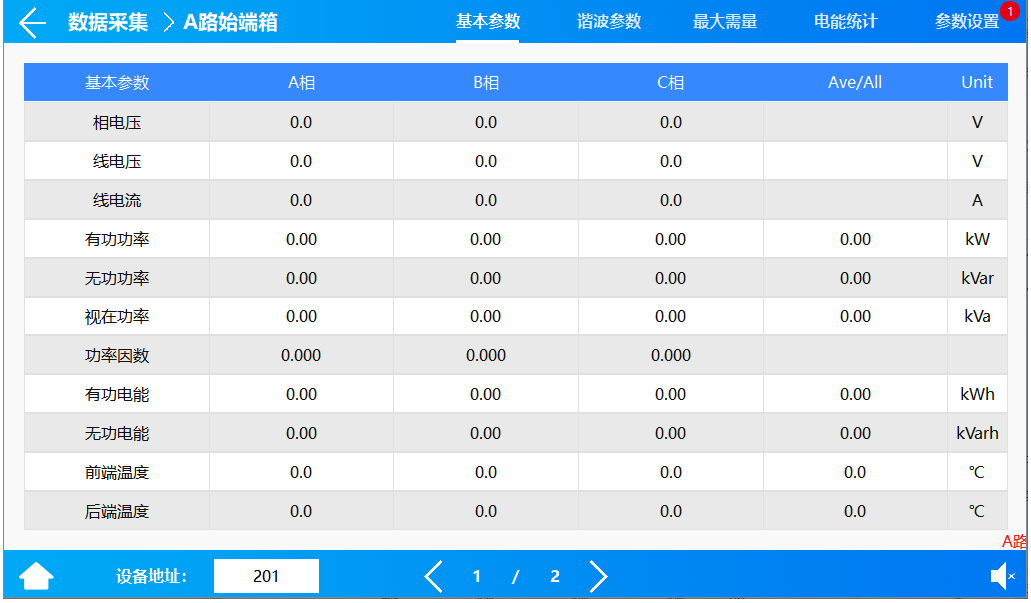

顯示電壓、電流、功率、電能等電參數數據，在設備地址旁邊的輸入框輸入本箱子對應的儀表地址，即可實現對箱子*儀表數據的采集。

諧波數據

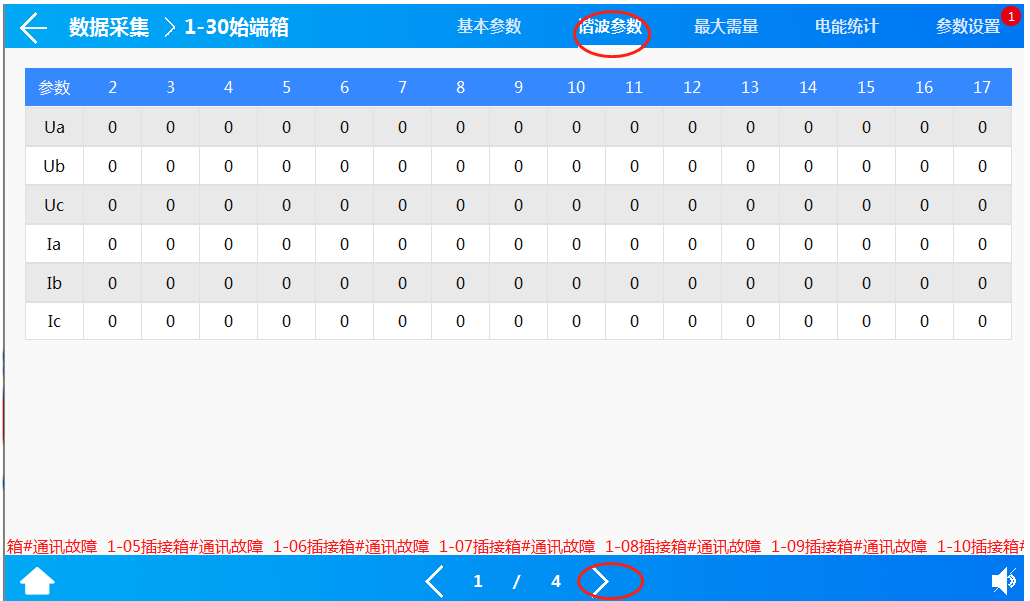

通過點擊“箭頭”來左右切換2-63次諧波數據。

*大需量

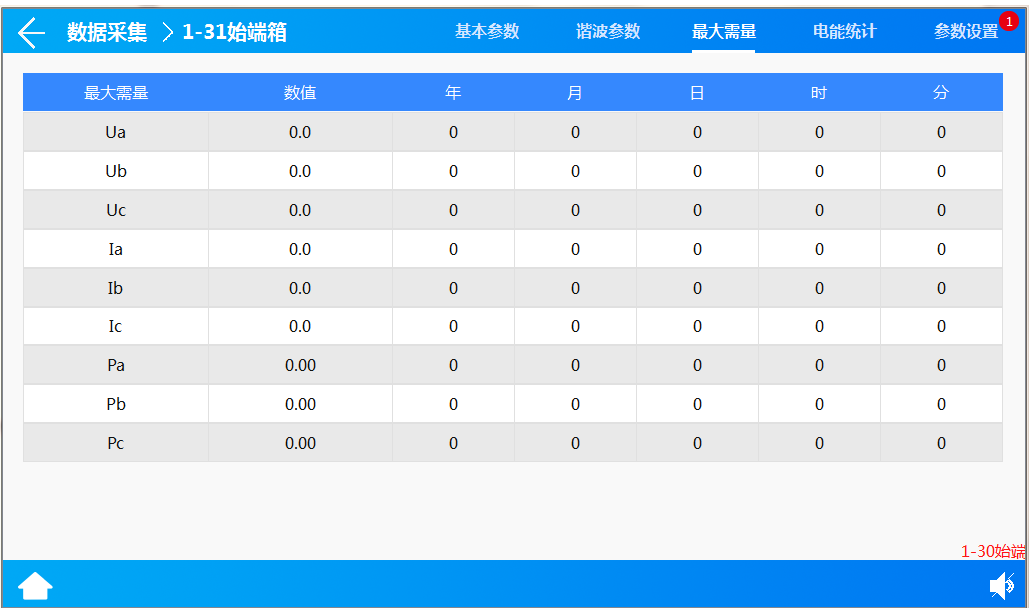

顯示電壓、電流、功率的*大需量的數值及發生時間。

電能查詢

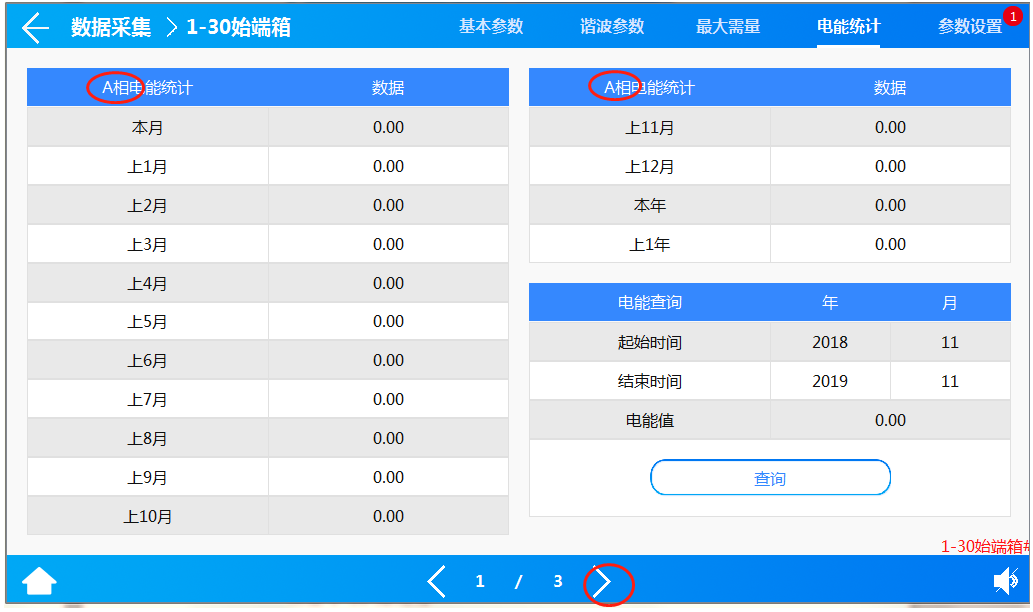

電能情況可以查詢上12月份的每個月用電量、上一年總用電量、本年已用電量、根據選擇不同時間查詢電能值。

4.5系統硬件配置

名稱	圖片	型號	功能
智能母線管理系統		Acrel-AMB1000	實現對母線系統的智能化管理，包括電參量顯示，報警功能的實現，事件記錄，數據采集處理和轉發等。
插接箱監控模塊		AMB110-A（D）-P1	實時監測插接箱電壓電流用電量等電參量以及插腳處溫度、箱內環境濕度等。
插接箱監控模塊		AMB110-A（D）/W-P1	實時監測插接箱電壓電流用電量等電參量以及插腳處溫度、箱內環境濕度等。
顯示單元		AMB10L-72	用于擴展液晶顯示插接箱和始端箱的監測數據。
電流互感器		AKH-0.66-W	用于采集負載電流，三合一互感器，水晶頭接口，免工具安裝。
連接器 紅外測溫采集器		AMB310	采集匯總各紅外測溫模塊的溫度數據并上傳至觸摸屏及后臺系統。
連接器 紅外測溫模塊		AMB300	紅外非接觸測溫，實時監測母線槽接頭溫度和濕度。
觸摸顯示屏		ATP010kt	實時采集并顯示母線槽電參量、開關狀態等數據并上傳后臺。可設置報警的閾值以及記錄報警事件。

5結語

數據*心電力系統建設要點應從高低壓配電、備用電源以及UPS系統配置層面著重加強做好接地、防雷和消防聯動，并通過合理配置工作人員、加大制度管理力度、提高運行管理質量以及建立維護規范和應急管理機制等措施進行數據*心電力系統管理，由此不斷提升數據*心電力系統的完善程度。
