該器件與 UCC28063 相同，不同之處在于 TSET 引腳開路/短路故障檢測和 CS 引腳開路故障檢測功能被移除。取消這些故障檢測功能可提供更高程度的抗噪能力，從而為在交流電源上出現快速瞬態、浪涌或脈沖噪聲的情況下可能將大量電壓噪聲耦合到 TSET 或 CS 引腳上的應用提供更高的“穿越”。

該解決方案針對關注可聞噪聲消除的消費類應用進行了優化，將轉換模式的優勢（高效率和低成本組件）擴展到比以前更高的額定功率。通過使用 Natural Interleave（自然交錯）技術，兩個通道都作為主通道（即沒有從通道）運行，并同步至同一頻率。這種方法提供了固有的強匹配、更快的響應，并確保每個通道都在轉換模式下運行。
*附件：UCC28063A 自然交錯?轉換模式 PFC 控制器，具有改進的可聞和輸入浪涌噪聲抗擾度 數據表.pdf

擴展的系統級保護功能包括輸入掉電和壓差恢復、輸出過壓、開環、過載、軟啟動、相位故障檢測和熱關斷。額外的 FailSafe 過壓保護 （OVP） 功能可防止中間電壓短路，如果未檢測到，可能會導致災難性的設備故障。先進的非線性增益可實現對線路和負載瞬態事件的快速、更平滑的響應。降低的偏置電流提高了待機電源效率。特殊的線路壓差處理可避免嚴重的電流中斷，并最大限度地減少可聞噪聲的產生。

特性

• 輸入濾波器和輸出電容器紋波電流消除
  • 減少電流紋波，實現更高的系統可靠性和更小的大容量電容器
  • 更小的 EMI 濾波器尺寸
• 階段管理功能
• 具有雙通道的失效保護 OVP 可防止電壓感應故障引起的輸出過壓情況
• 無傳感器電流整形簡化了電路板布局并提高了效率
• 先進的可聞噪聲性能
• 非線性誤差放大器增益
• 過壓軟恢復
• 集成掉電和壓降處理
• 降低偏置電流
• 與傳統的單相連續導通模式 （CCM） 相比，效率和設計靈活性更高
• 浪涌安全電流限制：
  • 防止浪涌期間的 MOSFET 導通
  • 消除輸出整流器中的反向恢復事件
• 支持使用低成本二極管，無需廣泛的緩沖電路
• 提高輕載效率
• 快速、平穩的瞬態響應
• 擴展的系統級保護
• 1A 拉電流/1.8A 灌電流柵極驅動器
• -40°C 至 125°C 工作溫度范圍，采用 16 引腳 SOIC 封裝

參數

方框圖

1. 產品概述

• ?產品名稱?：UCC28063A
• ?類型?：自然交錯?轉換模式 PFC（功率因數校正）控制器
• ?特點?：
  • 輸入濾波器和輸出電容紋波電流抵消，降低系統EMI
  • 相位管理功能
  • 雙重路徑的故障安全過壓保護
  • 無傳感器電流整形
  • 改進的可聞噪聲性能
  • 非線性誤差放大器增益
  • 過壓軟恢復
  • 集成欠壓和掉電保護
  • 降低的偏置電流
  • 改進輕載效率
  • 寬溫度范圍（-40°C 至 125°C）

2. 應用領域

• 100W 至 800W 電源供應器
• 游戲設備
• D-to-A 機頂盒
• 適配器
• LCD、等離子和DLP?電視
• 家庭音響系統

3. 功能描述

3.1 主要功能

• ?自然交錯技術?：兩個通道作為主通道同步工作，無需從通道，實現強匹配和快速響應。
• ?紋波電流抵消?：通過交錯技術減少輸入和輸出紋波電流，降低濾波組件成本和尺寸。
• ?相位管理?：輕載時關閉一個通道以提高效率，滿足80+能效標準。
• ?故障安全過壓保護?：通過VSENSE和HVSEN雙重路徑提供冗余保護。
• ?無傳感器電流整形?：簡化電路板布局，提高效率。

3.2 保護功能

• 輸出過壓保護
• 輸入欠壓保護
• 過溫保護
• 過流保護
• 相位故障保護
• AC線欠壓和掉電保護
• 軟啟動功能

4. 電氣特性

• ?工作電壓范圍?：14V 至 21V
• ?軟啟動閾值?：下降沿觸發，約15mV至30mV
• ?參考電壓輸出?：VREF = 6V
• ?最大占空比?：約0.9
• ?最大開關頻率?：由RTSET電阻決定

5. 封裝與尺寸

• ?封裝類型?：SOIC-16
• ?尺寸?：9.90mm × 3.91mm

6. 應用信息

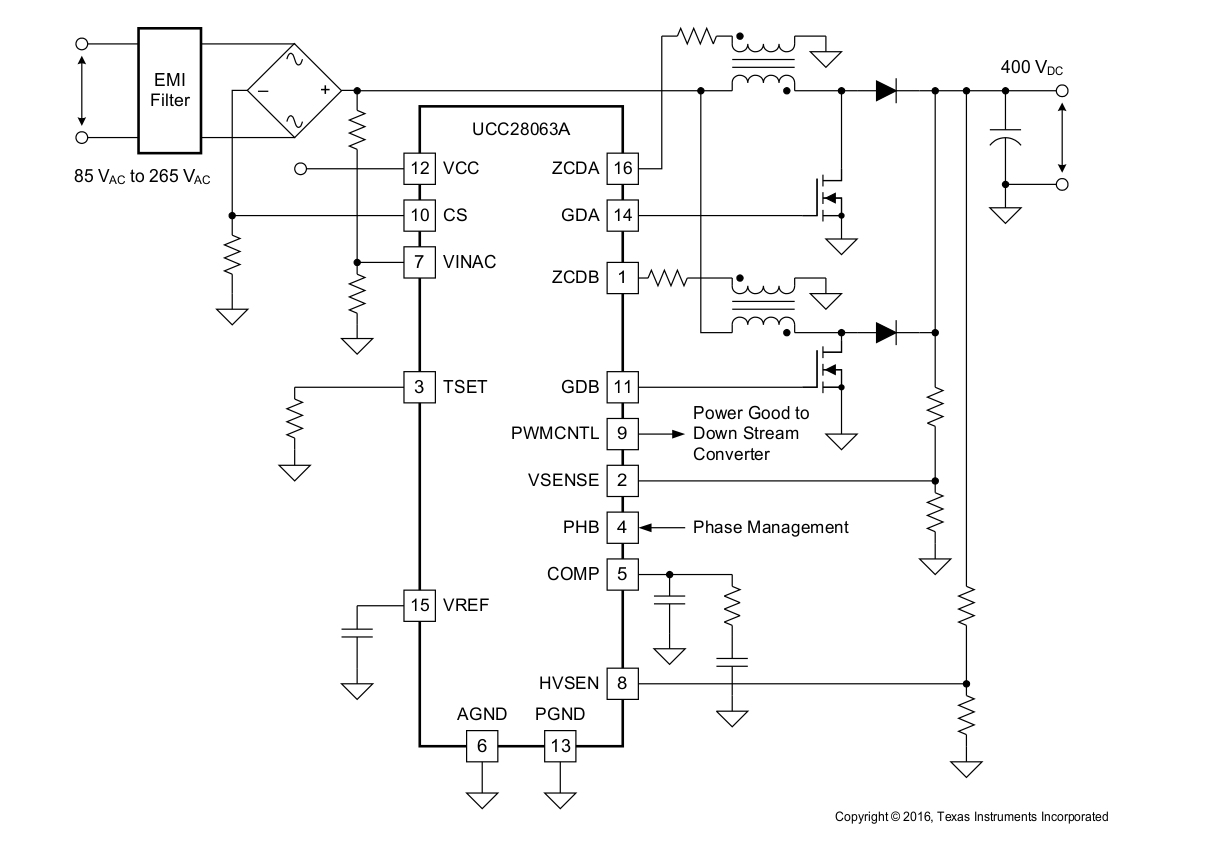

• ?典型應用?：兩相交錯過渡模式PFC預調節器
• ?設計要求?：包括電感選擇、ZCD電阻選擇、HVSEN設置、輸出電容選擇等。

7. 設計支持

• 提供詳細的設計步驟和計算公式，幫助用戶快速設計電路。
• 提供布局指南和布局示例，優化PCB布局。
