OPA593 是一款高壓 (85V)、高精度、寬帶寬 (10MHz)、高輸出電流 (250mA)、單位增益穩定功率運算放大器。

數據手冊：*附件：OPA59385V、100μV、寬帶寬 （10MHz）、高輸出電流 （250mA） 精密運算放大器技術手冊.pdf

OPA593 采用激光修整技術來改善失調電壓（20μV，典型值）和失調電壓溫漂（0.4μV/°C，典型值），因此無需校準。該器件具有多路復用器友好型 輸入，可實現電源軌的差分輸入電壓范圍，并有助于提高多通道系統的穩定性能。

可以使用一個外部電阻器來限制具有指定精度的電流，從而提供更為精確的測量。在過流或過熱條件下，該器件會通過狀態標志來指示錯誤操作。所含的禁用功能用于關斷該器件，從而實現省電并將輸出置于高阻抗?fàn)顟B(tài)。

該器件具有單位增益穩定特性，可用作高阻抗緩沖器。寬帶寬和高壓擺率可實現高信號增益。由于具有高輸出電流和容性驅動，該器件能夠驅動用于提供更高系統電流的外部場效應晶體管 (FET)，例如在數字電源中。

特性
? 寬電源范圍：
– 8V (±4V) 至 85V (±42.5V)
? 低失調電壓：±20μV
? 低失調電壓漂移：±0.4μV/°C
? 高輸出電流：250mA
? 寬增益帶寬：10MHz
? 高壓擺率：45V/μs，上升
? 低噪聲：10 kHz 時為 7nV/√Hz
? 多路復用器友好型輸入
? 軌到軌輸出
? 靜態電流：
– 啟用：3.25mA
– 禁用：250μA
? 額定電流限制精度
? 過熱和過流標志
? 溫度范圍：–40°C 至 +125°C
? 封裝：12 引腳 WSON

引腳功能和配置

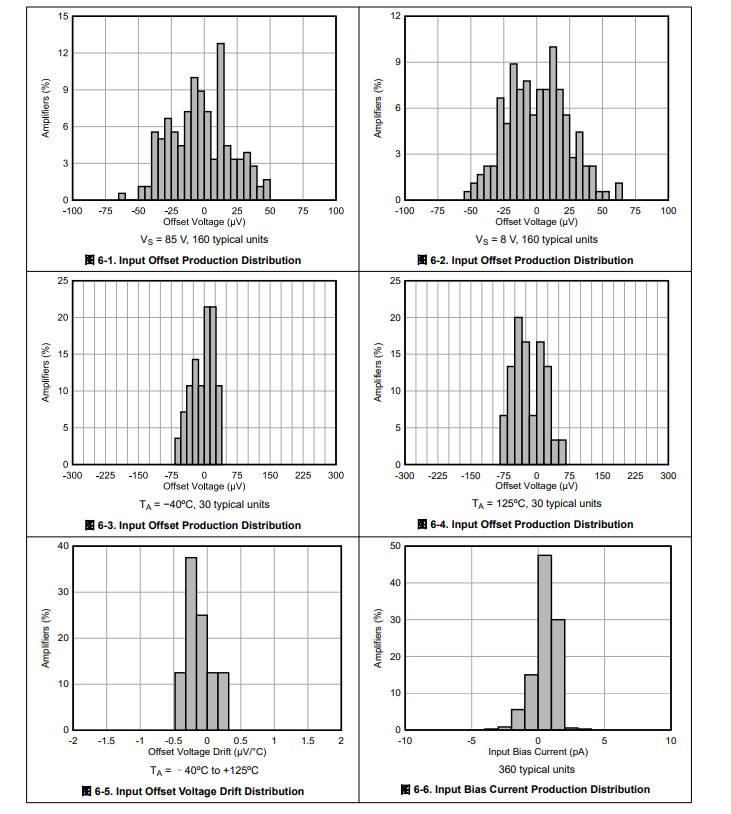

典型特性

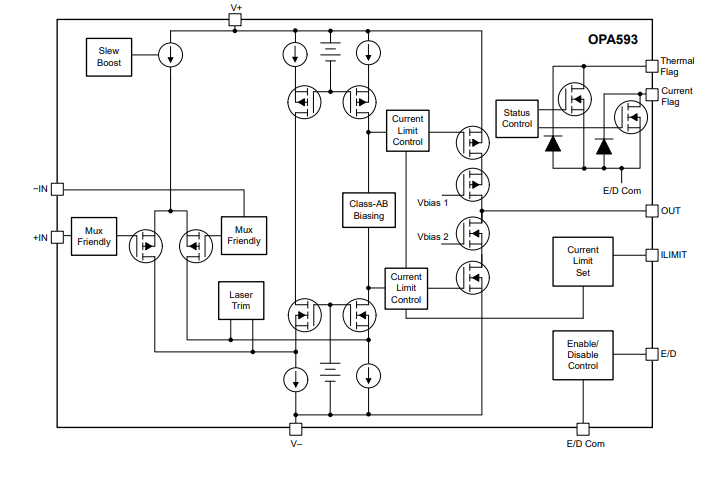

功能方框圖

應用
? 半導體測試
? 半導體制造
? 可編程直流電源
? LCD 測試
? CT 和 PET 掃描儀

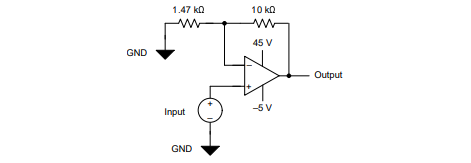

典型應用
