OPAx392 系列運算放大器（OPA392、OPA2392 和 OPA4392）具有超低失調電壓、溫漂以及輸入偏置電流，可實現軌到軌輸入和輸出。除了精密直流精度，交流性能經優化可實現低噪聲和快速穩定的瞬態響應。得益于這些特性，OPAx392 成為驅動高精度模數轉換器 (ADC) 或緩沖高分辨率數模轉換器 (DAC) 輸出的理想選擇。

數據手冊：*附件：OPA2392 雙通道、低失調電壓 （10μV）、低噪聲 （4.4nV rtHz @10kHz） 飛安級偏置電流 e-trim? 運算放大器技術手冊.pdf

OPAx392 采用 TI 的 e-trim? 運算放大器技術，無需任何輸入斬波或自動置零技術，即可實現超低失調電壓以及失調電壓溫漂。此項技術可針對傳感器輸入或光電二極管電流至電壓測量實現超低輸入偏置電流，從而為光學模塊或醫療儀表創建高性能跨阻級。

特性
? 低失調電壓：±10μV（最大值）
? 低溫漂：±0.18μV/°C
? 低輸入偏置電流：10fA
? 低噪聲：10kHz 時為 4.4nV/√Hz
? 低 1/f 噪聲：2μVPP（0.1Hz 至 10Hz）
? 低電源電壓運行范圍：1.7V 至 5.5V
? 低靜態電流：1.22mA
? 快速穩定：0.75μs（1V，0.1%）
? 快速壓擺率：4.5V/μs
? 高輸出電流：+65mA/–55mA 短路
? 增益帶寬：13MHz
? 軌至軌輸入和輸出
? 額定溫度范圍：-40°C 至 +125°C
? EMI 和 RFI 已濾除的輸入

引腳功能和配置

典型特性

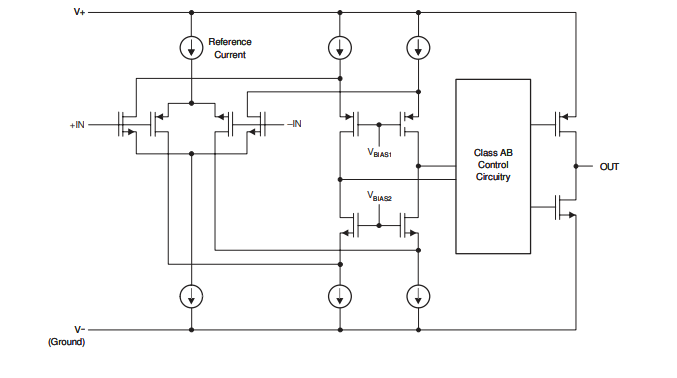

功能方框圖

應用
? 多參數患者監護儀
? 心電圖 (ECG)
? 化學和氣體分析儀
? 光學模塊
? 模擬輸入模塊
? 過程分析（pH、氣體、濃度、力和濕度）
? 氣體檢測儀
? 模擬安防攝像機
? 商用直流/直流
? 脈搏血氧儀
? 數據中心內部互聯（長距離、水下）
? 數據采集 (DAQ)

典型應用

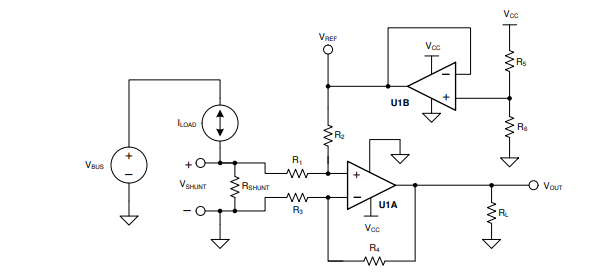

此單電源低側雙向電流檢測設計示例可檢測到從 –1A 到 +1A 的負載電流。單端輸出范圍從 110mV 到 3.19V。由于失調電壓以及軌到軌輸入和輸出較低，所以此設計使用 OPA392。其中一個放大器配置為差分放大器，另一個放大器提供基準電壓。
圖 8-1 展示了原理圖。
