引言：在 “雙碳” 目標的引領下，分布式光伏作為綠色能源發展的重要力量，近年來在我國取得了迅猛的發展。國家能源局數據顯示，截至 2023 年底，中國分布式光伏電站累計并網容量約為 2.5 億千瓦，占光伏裝機總規模的 42% 。進入 2024 年，分布式光伏的發展勢頭依舊強勁，2024 年前三季度，全國新增并網容量總計達到 16088 萬千瓦，同比增長 24.8%，其中分布式光伏裝機高達 8522 萬千瓦。然而，隨著分布式光伏規模的不斷擴大，其監測與管理面臨著諸多痛點，嚴重制約了行業的高效發展。

一、分布式光伏監測痛點剖析

1.監管難題
分布式光伏電站分布廣泛，從城市的工商業屋頂?shù)洁l(xiāng)村的居民住宅，從偏遠的山區到遼闊的平原，地域跨度極大。這使得設備監管變得異常困難，傳統的人工巡檢方式猶如大海撈針，效率低下，難以全面覆蓋所有設備。據相關數據顯示，采用人工巡檢的分布式光伏電站，設備故障發現時間平均延遲 2-3 天，這期間發電效率大幅降低，造成了嚴重的經濟損失。例如，在一些偏遠地區的分布式光伏電站，由于交通不便，人工巡檢周期長，一旦設備出現故障，不能及時發現和處理，導致發電量損失，影響了投資收益。
2.火災隱患
分布式光伏設備長期暴露在陽光下，承受著高溫的考驗，同時，電纜老化、設備故障等因素容易導致漏電現象發生，這些都為火災事故埋下了隱患。一旦發生火災，不僅會造成光伏設備的嚴重損壞，導致發電中斷，帶來巨大的經濟損失，還可能對周邊環境和人員安全構成威脅。近年來，分布式光伏電站火災事故頻發，引起了社會各界的廣泛關注。
3.系統繁雜不便管理
在實際應用中，一個分布式光伏項目可能會涉及多個品牌的逆變器，而不同品牌逆變器的通信協議和數據格式各不相同。運維人員需要登錄各逆變器廠商各自的平臺來監管數據，操作繁瑣，信息整合與分析難度大，不利于對整個光伏系統的統一管理和監控。這種繁雜的系統管理方式，不僅增加了運維人員的工作負擔，也降低了運維效率，影響了光伏系統的穩定運行。
4.運維保障存風險
分布式光伏電站的正常運行離不開定期的運維保障，但目前運維人員的專業水平參差不齊，部分人員操作不當或者消極怠工，導致光伏站的運行效率和安全性無法得到有效保障。一些運維人員在進行設備維護時，由于缺乏專業知識和技能，可能會對設備造成損壞，進一步影響發電效率。而消極怠工的情況則會導致設備故障不能及時發現和處理，增加了電站的運行風險。
5.工商業園區屋頂光伏痛點
在工商業園區屋頂光伏領域，還存在著一些特殊的痛點。電費成本占比高，工業園區的空調、生產設備等用電負荷集中，電費占運營成本約 20%-35%。傳統配電模式依賴電網供電，峰谷電價差顯著，尤其在夏季用電高峰時段，電費支出大幅增加。同時，負載失衡問題突出，部分區域用電負荷過大，而部分區域用電負荷過小，導致能源浪費和設備壽命縮短。余電浪費現象嚴重，當光伏發電量超過園區自身用電量時，多余的電量無法有效存儲和利用，只能白白浪費。

二、安科瑞分布式光伏監控系統功能特點詳解（采購/詢價：安科瑞曹經理137/7441/3253）
面對分布式光伏監測的諸多痛點，安科瑞分布式光伏監控系統應運而生，為行業發展提供了有力的解決方案。該系統采用分層分布式結構，在物理上分為站控層和間隔層，站級通信網絡采用標準以太網及 TCP/IP 通信協議，物理媒介可以為光纖、網線、屏蔽雙絞線等，確保了數據傳輸?shù)姆€(wěn)定與高效。

該套系統功能主要有幾點：

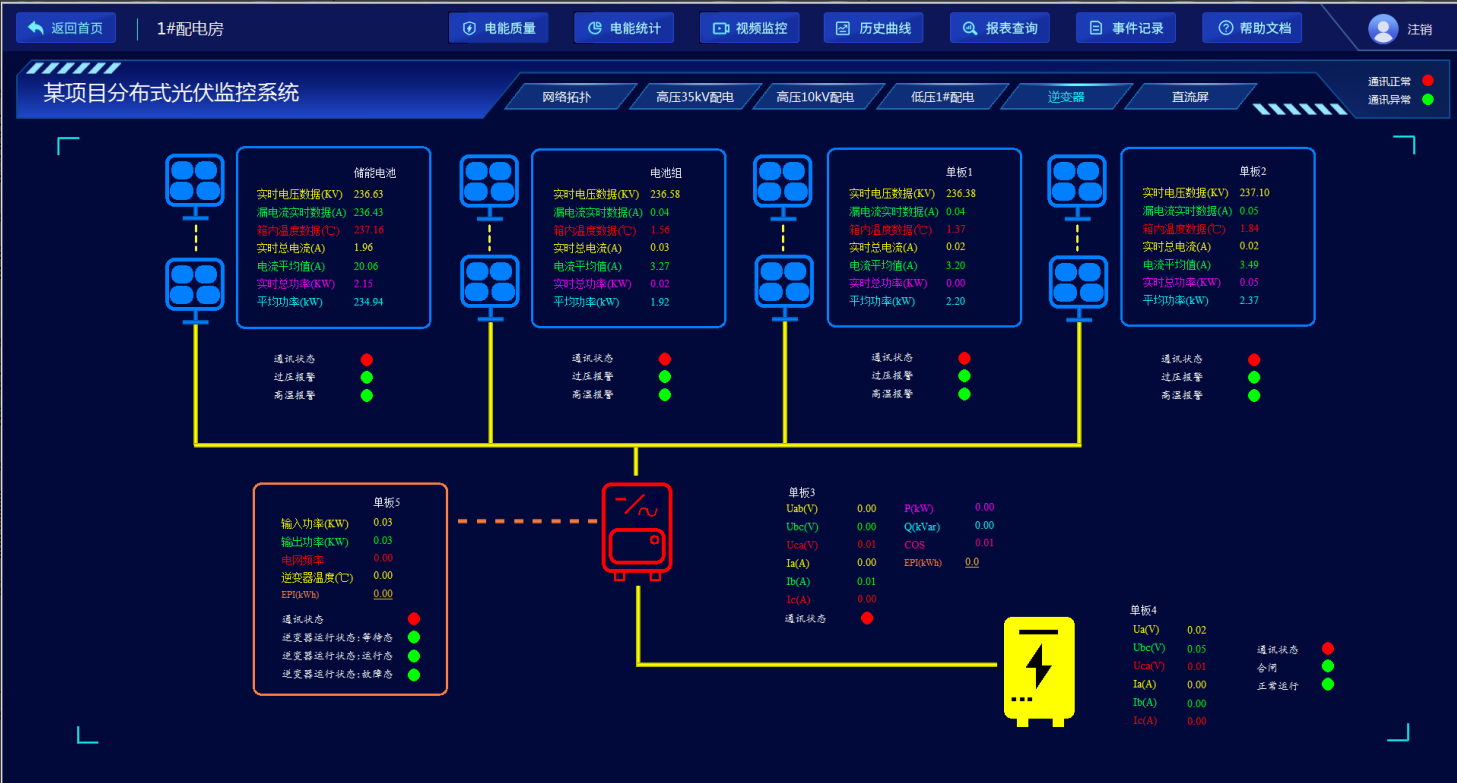

1.綜合監測界面

展示光伏電站名稱、位置、逆變器數量等基本信息；

統計當前光伏電站日、月、年發電量；

按匯流數據分散分析每組光伏組件發電功率以及工作狀態。

2.電能質量監測界面

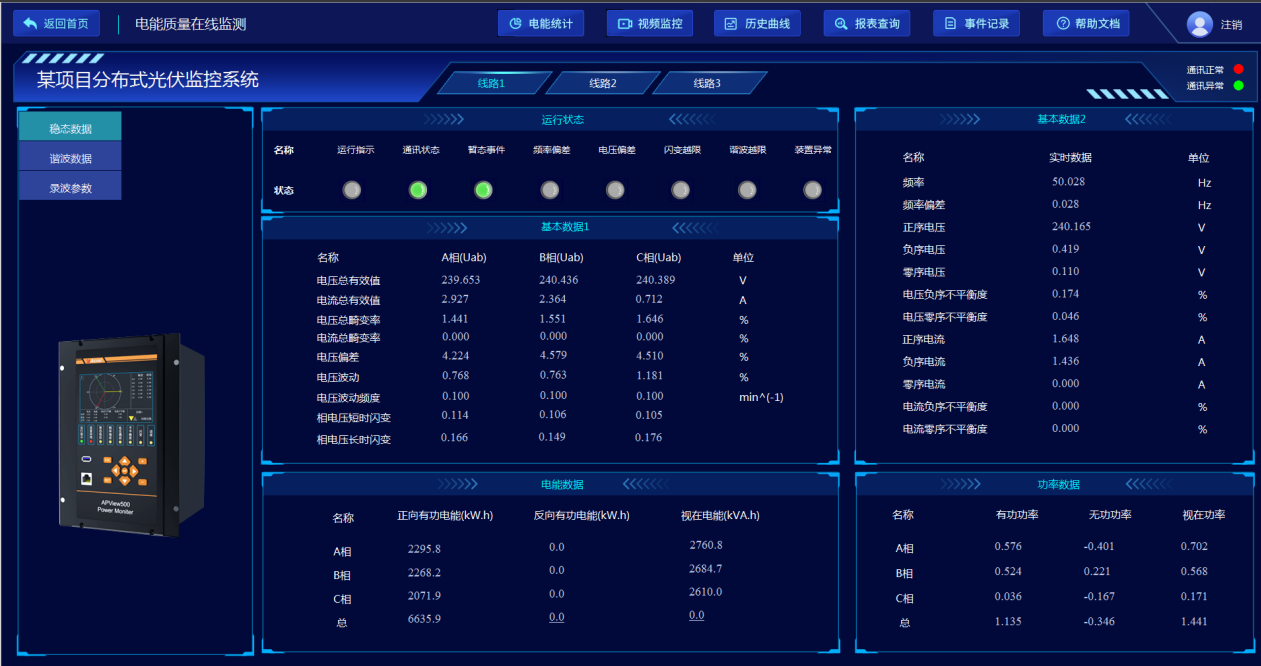

監測站內電能質量檢測儀所采集數據，如電壓有效值，偏差率，諧波畸變率，電流有效值，分相功率，總功率等；

通過柱狀圖展示電能質量檢測儀諧波和間諧波各頻譜；

通過曲線圖展示三相電流/電壓諧波數據、實時負荷曲線、有效值/波動/偏差/閃變等參數；

展示所選站點下全部電能質量檢測儀所有暫態事件。

3.分布式光伏組件監控界面

監測整個光伏陣列各個組件的電壓、電流、功率等電參量信息；

監測逆變器當前輸入功率、輸出功率、溫度及當前狀態等信息；

監測逆變器交直流側電參量信息。

4.逆變器曲線分析界面 （陽光電源，錦浪，固德威，華為）

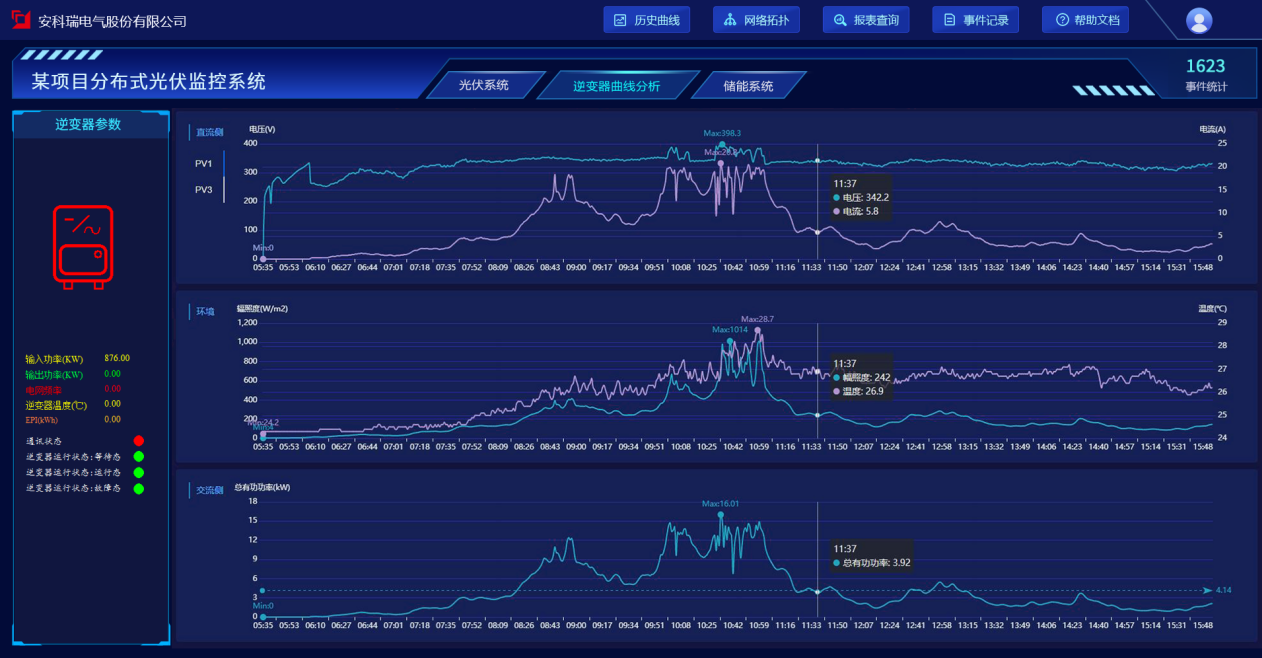

展示逆變器交流側總有功功率曲線；

展示逆變器直流側電壓曲線；

展示當前光伏發電站所處環境溫度曲線；

綜合分析環境對光伏發電的影響。

5.光伏發電功率預測系統

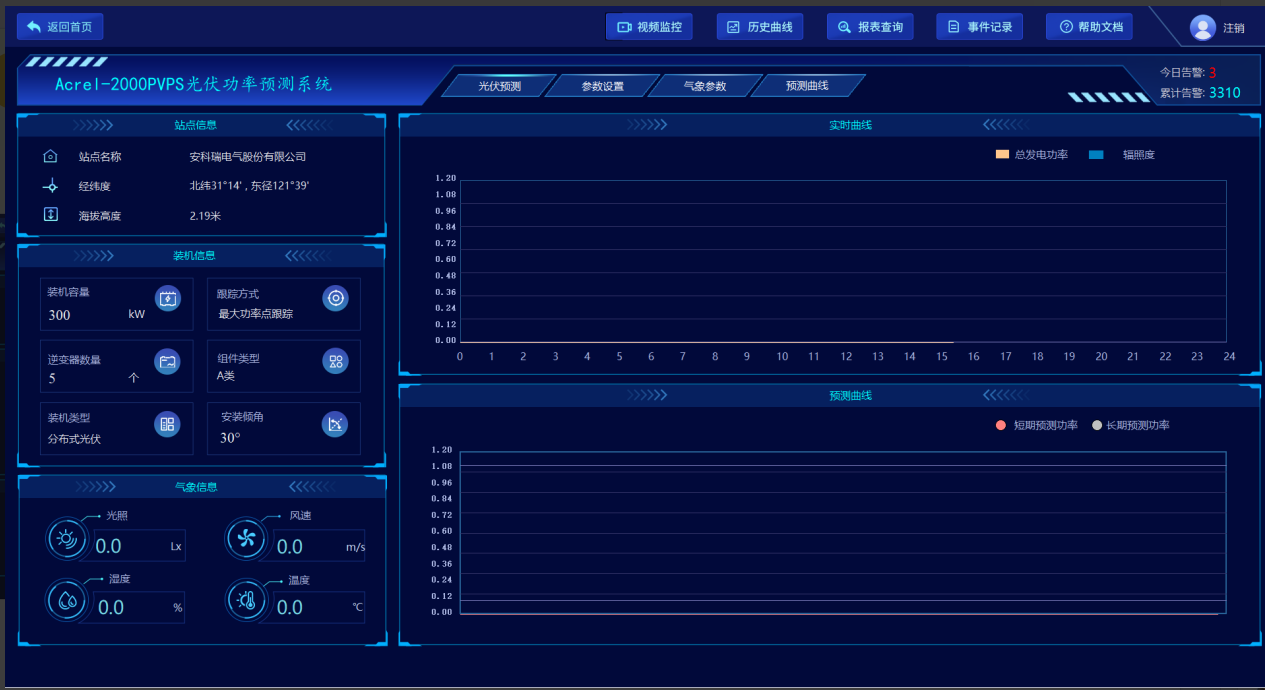

通過采集數值天氣預報數據、實時環境氣象數據、光伏電站實時輸出功率數據、光伏組件運行狀態等信息，可按照電網調度技術要求，實現標準格式的短期功率預測（預測光伏電站未來0h-168h的光伏輸出功率，時間分辨率為15min）、超短期功率預測（預測未來15min-4h的光伏輸出功率，時間分辨率為15min），以及光伏電站實時氣象數據、裝機容量、投運容量、最大出力等信息的上報。同時，光伏電站的功率預測與主站之間應具備定時自動和手動啟動傳輸功能

三、實際案例見證成效項目概述

晉億實業股份有限公司位于浙江省嘉興市嘉善縣惠民街道松海路66號廠區，屬于220kV東云變供區，由東云變35kV晉流683線供電。

晉億實業5MW分布式儲能項目（以下簡稱“本項目”）是某新能源科技有限公司在晉億實業廠區內空地新建的一期規模為5MW/10MWh的鉛碳電池儲能系統（已取得備案2401-330421-04-01-898044），接入晉億實業股份有限公司配電房10kV母線。儲能系統平時用以給晉億實業股份有限公司廠區日常生產負荷削峰填谷，運行模式為每天固定時間“兩充兩放”，充電時間為0:00-7:00、11：00-13:00，放電時間為9:00-11:00、15:00-17:00，正常情況下儲能系統所發電量“自發自用，不上網”。

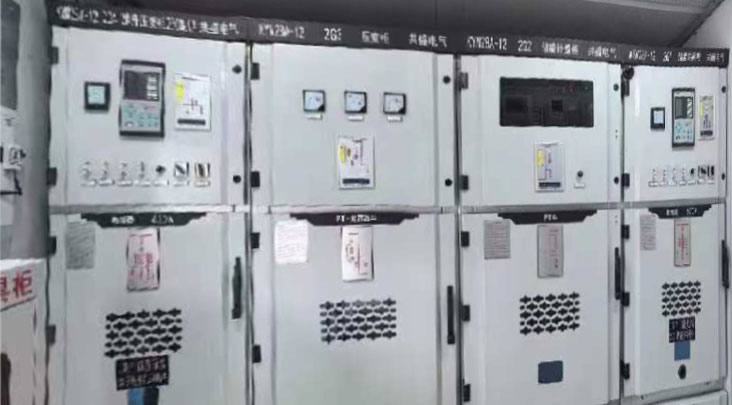

配電房現狀

晉億實業股份有限公司廠區內建設有35kV配電房1座，變壓器2臺，1#主變?nèi)萘?2500kVA，2#主變?nèi)萘?000kVA，10kV采用單母分段接線模式。

負荷方面，2023年晉億實業股份有限公司年大下送功率約14.4MW，大負載率約為82.44%，年平均負載率約68.57%；電源方面，晉億實業目前已有5.03MWp光伏接入10kVI段母線上，通過1#主變上傳至35kV晉流683線。

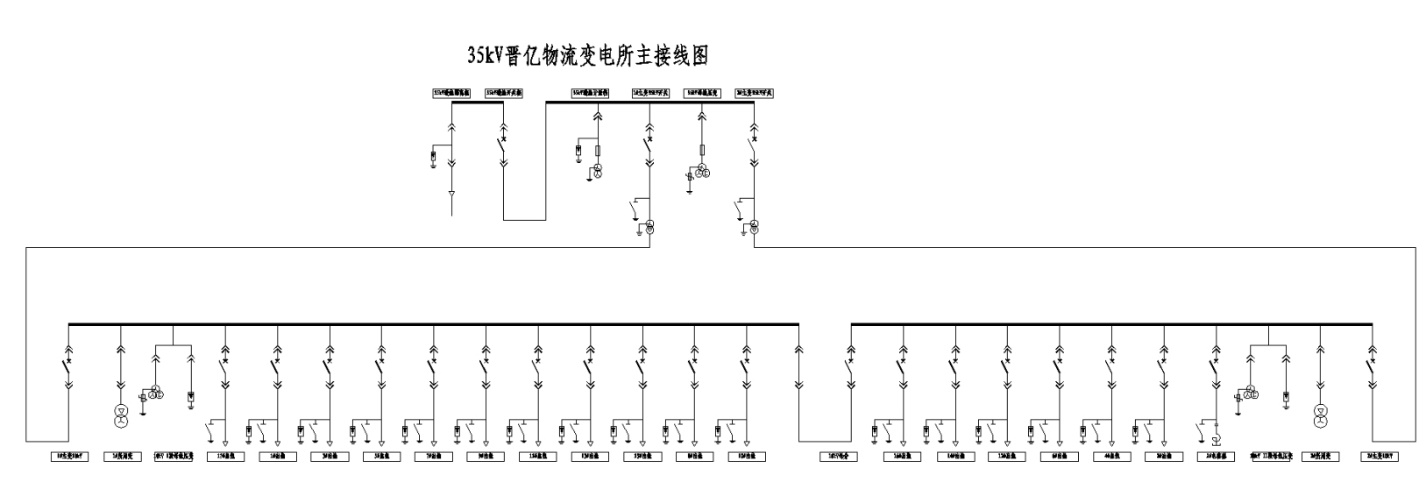

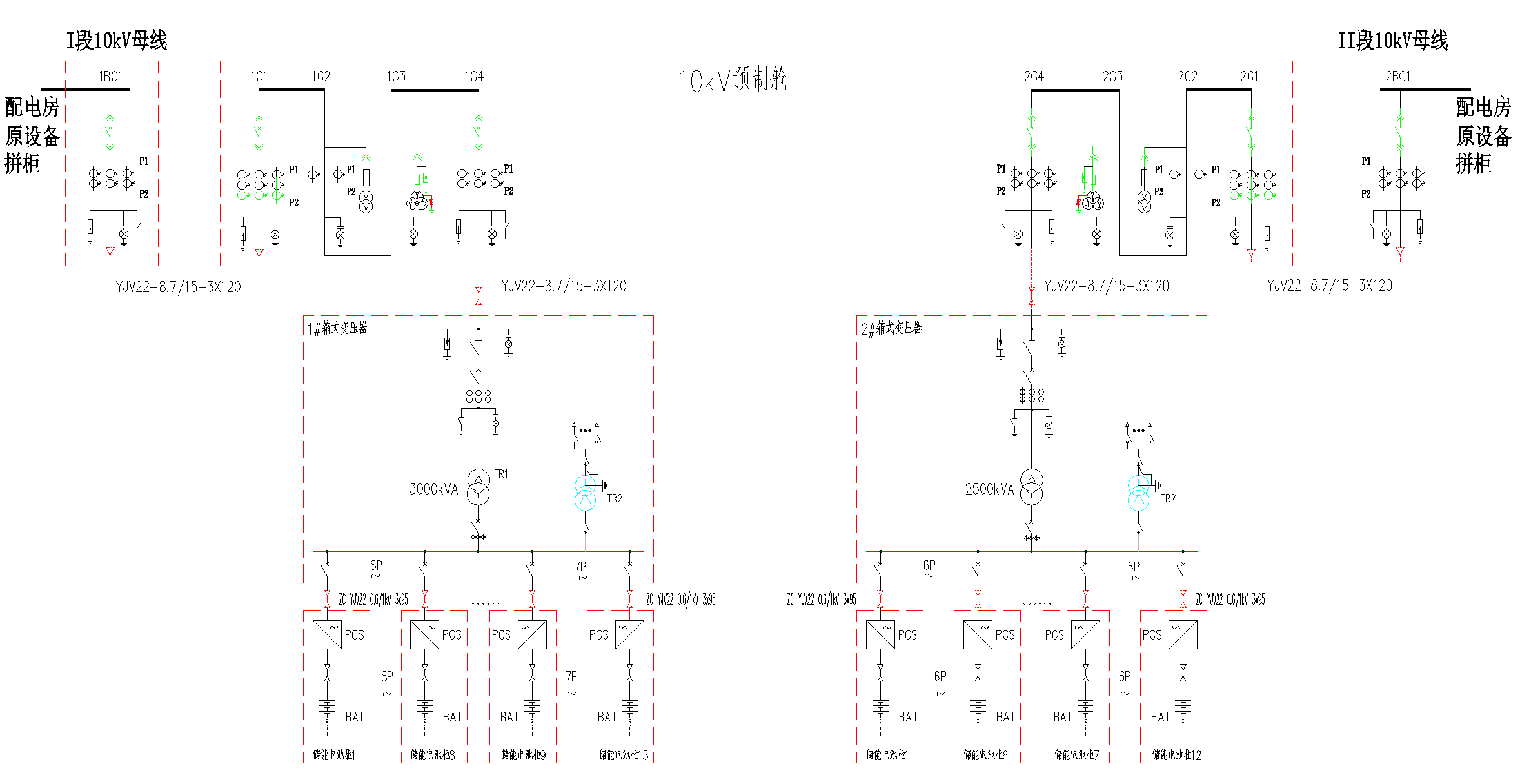

圖2.1配電房現狀電氣主接線

分布式儲能設計

本項目在嘉善縣惠民街道松海路66號晉億實業廠區配電房東南側空地位置建造5MW/10MWh儲能項目工程，距離晉億實業股份有限公司距離約100米。

儲能單元由儲能一體柜、變壓器、匯流站組成。本項目配置儲能容量為186kW/372kWh的磷酸鐵鋰儲能一體柜27臺，3000kVA變壓器1臺，2500kVA變壓器1臺，并建設一座10kV開關艙。本次15套186kW/372kWh（即2790kW/5580kWh）的磷酸鐵鋰儲能一體柜接入1臺3000kVA升壓變，12套186kW/372kWh（即2232kW/4464kWh）的磷酸鐵鋰儲能一體柜接入1臺2500kVA升壓變，將直流電逆變?yōu)?90V交流電，升壓變高壓側以10kV電壓等級接入2座10kV開關艙的進線柜。

技術方案

本項目引入Acrel-1000DP分布式儲能監控系統，對整個儲能站進行監測控制，并通過設計控制策略做到削峰填谷，即在電價處于峰價時放電，電價處于谷價時充電，每天固定時間兩充兩放，通過峰谷差價回收投資。

儲能10kV開關艙進線柜配置線路保護裝置，做到階段式方向過流保護；并網柜配備防孤島保護裝置，在非計劃孤島情況下使儲能系統脫離電網側；就地箱變配備箱變測控裝置，實時監測變壓器的運行狀態，收集電流、電壓、溫度等關鍵參數，并通過數據分析及時發現潛在故障，同時裝置也支持遠程監控和數據傳輸。

儲能電站接入系統后，接入嘉善調度。本項目采用光纖以太網技術通信方式，光纜線路為：晉億實業儲能電站—光通信—東云變—光通信—嘉善供電公司，儲能站接入光纖須配置光端機、路由器以及電力縱向加密裝置。
系統結構

本項目系統結構采用分層分布式架構，能夠高效、穩定地運行，滿足現代工業自動化的需求，為企業提供強有力的技術支持，主要分為站控層、通信層和設備層三個核心部分：

站控層作為系統的管理與控制，承擔著對整個系統的集中監控和管理功能。操作員可以通過該層實時監測系統狀態，進行數據分析與處理。

通信層負責信息傳遞與數據交互，確保各個設備和系統組件之間能夠無縫連接與協同工作。此層不僅支持多種網絡拓撲結構，還能夠根據實際應用場景的不同規模和需求進行靈活調整，增強了系統的靈活性和可擴展性。

設備層包含各種硬件設備，是系統的基礎執行單元。這些設備不僅負責實時采集現場數據，還能根據上級指令執行控制操作，是實現自動化操作的核心組成部分。

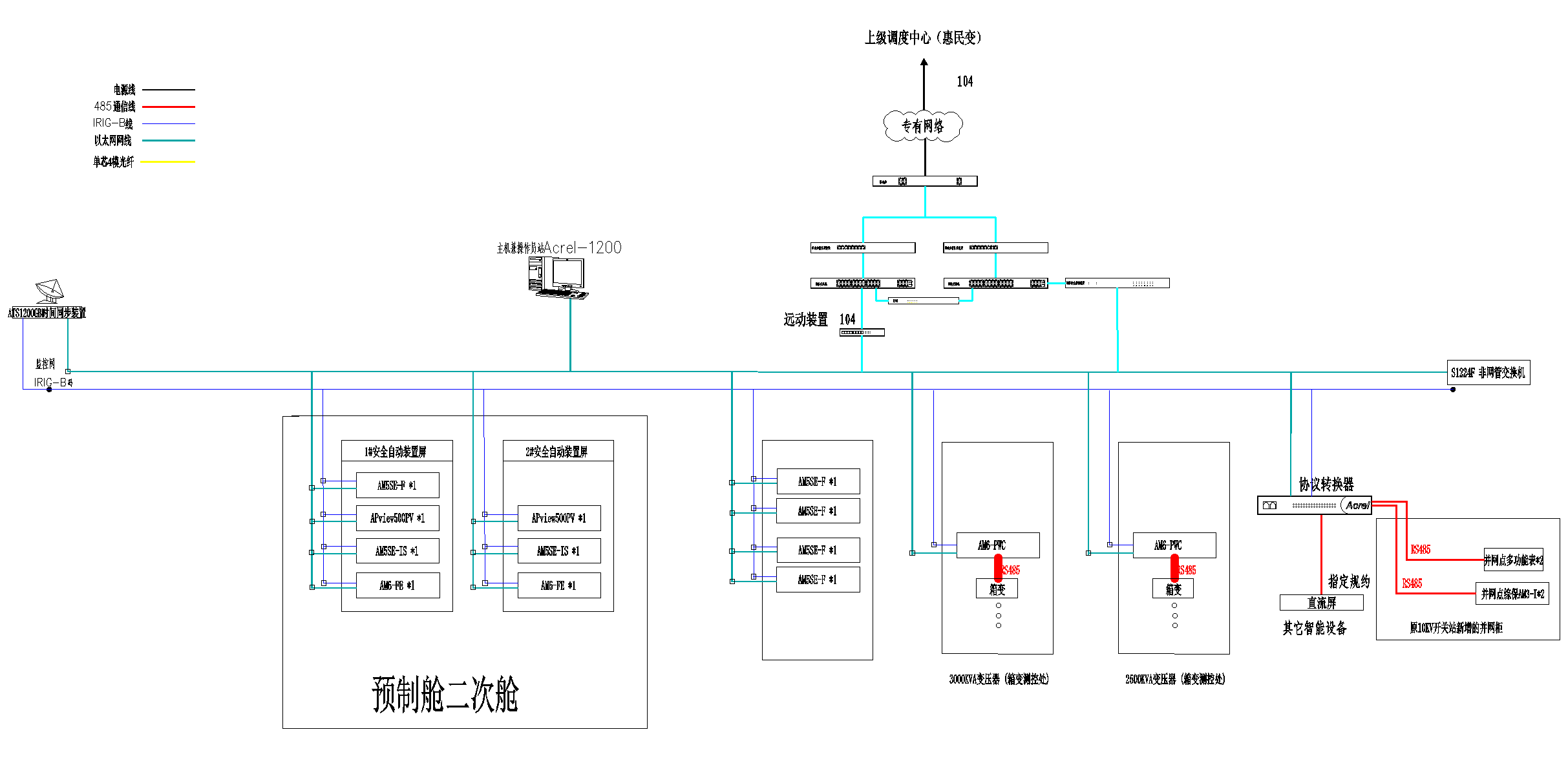

系統拓撲圖

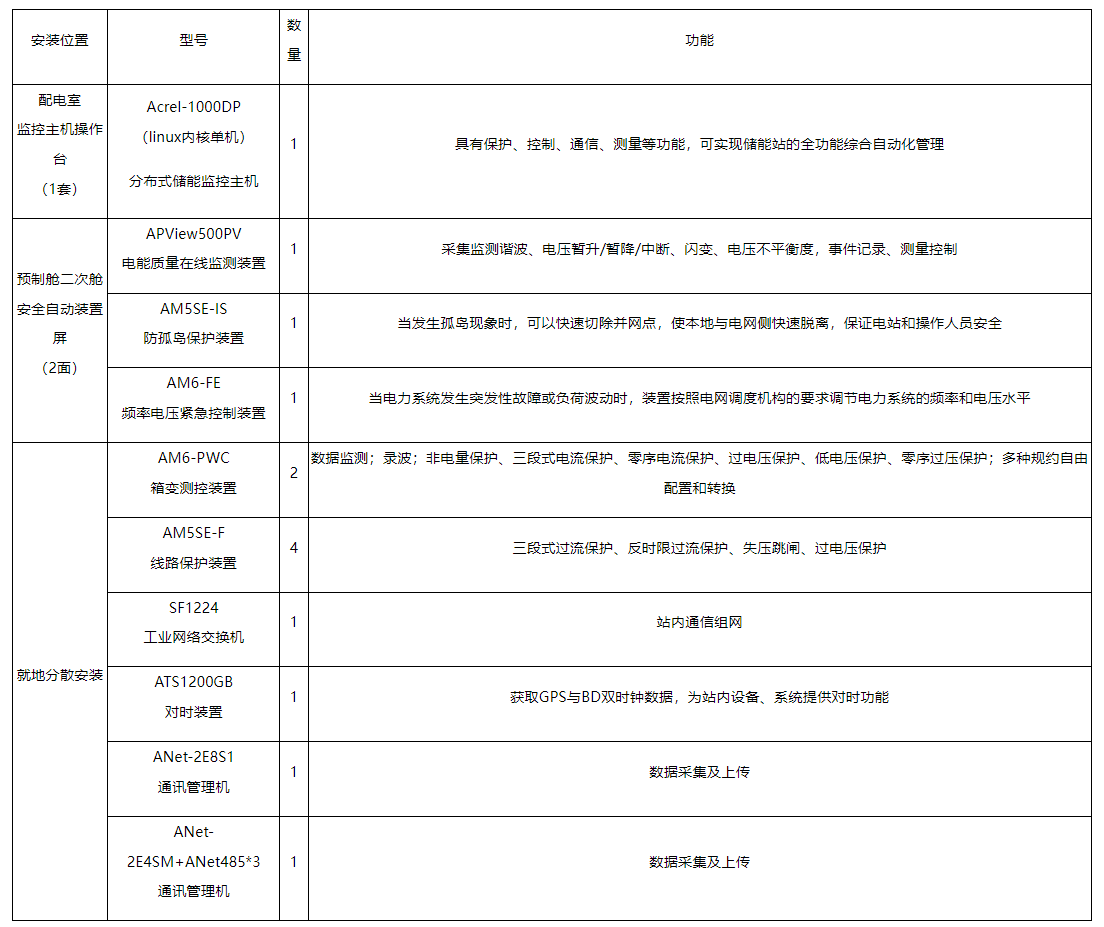

方案設備列表

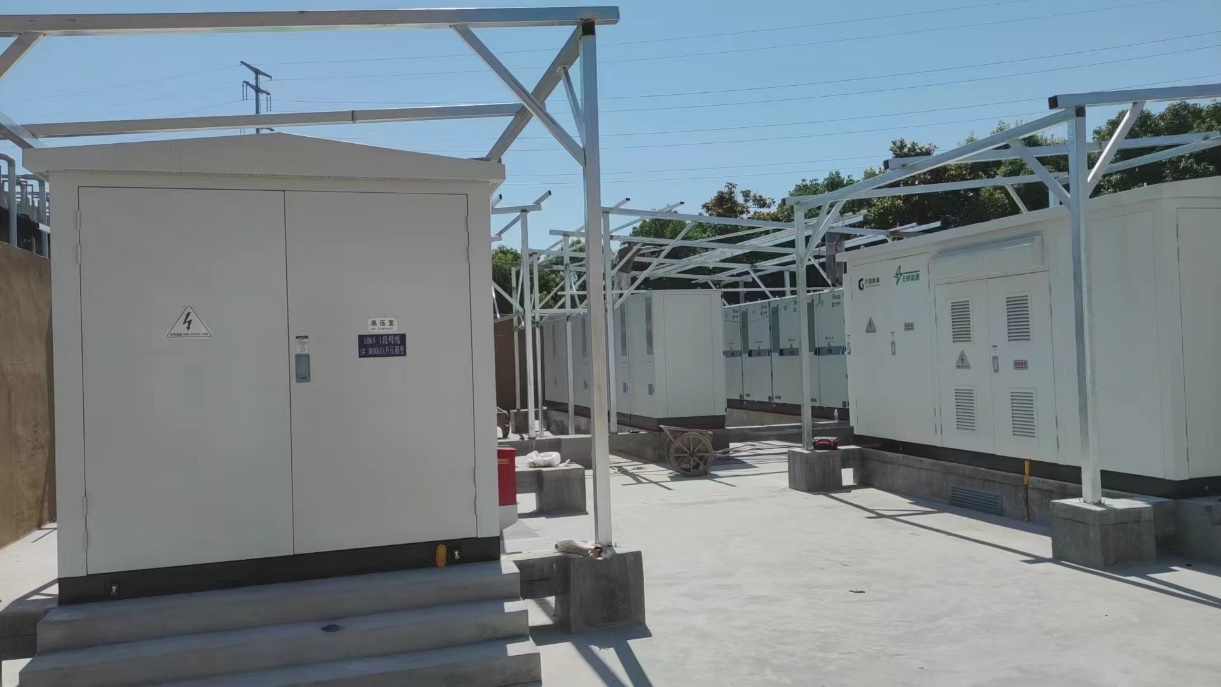

現場圖片 現場圖片

四、總結展望
安科瑞分布式光伏監控系統憑借其全面的監測功能、精準的數據分析、完善的事件管理、便捷的運維管理以及靈活的訪問方式，成功解決了分布式光伏監測中的諸多痛點，為分布式光伏電站的高效運行和管理提供了可靠保障。通過實際案例可以看出，該系統在提高發電效率、降低運維成本、保障電站安全等方面發揮了顯著作用，為用戶帶來了可觀的經濟效益和社會效益。
隨著 “雙碳” 目標的深入推進，分布式光伏作為綠色能源發展的重要方向，未來發展前景廣闊。而分布式光伏監控系統作為保障光伏電站穩定運行的關鍵技術，也將迎來更大的發展機遇。希望更多的企業和用戶能夠關注并應用安科瑞分布式光伏監控系統，共同推動分布式光伏產業的健康發展，為實現我國的能源轉型和可持續發展貢獻力量。
