谷歌Nexus5X拆解:搭載高通驍龍808和指紋識別

454398 ? 來源:網絡整理 ? 2018-03-21 08:50 ? 次閱讀

一直被譽為“親兒子”的谷歌Nexus系列到已經是第七代了,分別由LG和華為代工的新一代兩款手機:Nexus 5X、Nexus 6P終于亮相。其中,由LG代工的Nexus 5X定位“次旗艦”。

相對親民的Nexus 5X配備了一塊1080P的5.2英寸屏幕(423PPI);搭載高通驍龍808 64位處理器,擁有2GB運行內存以及16/32GB機身存儲。該機配備指紋識別,主攝像頭為1230萬像素,支持4K視屏錄制,配備雙LED閃光燈以及激光對焦,前置攝像頭為500萬像素。此外,該機采用了雙前置揚聲器設計并備有支持快充功能的Type-C接口,搭載代號為“棉花糖”的Android 6.0系統。在價格方面,16G版379美元(約合2421元),32G版429美元(約合2730元)。


Nexus 5X


Nexus 5X

了解Nexus 5X的配置信息后,就讓我們一起來欣賞由國外知名拆解團隊ifixit帶來的Nexus 5X詳細拆解過程。


Nexus 5X拆解

Nexus 5X采用的是可逆 (5V/3A)Type-C接口,同樣在機身底部還有耳機接口以及麥克風。不過需要指出的是,Nexus 5X的這個充電接口仍舊為USB 2.0,因此在數據傳輸方面表現平平。


Nexus 5X充電接口、麥克、耳機接口

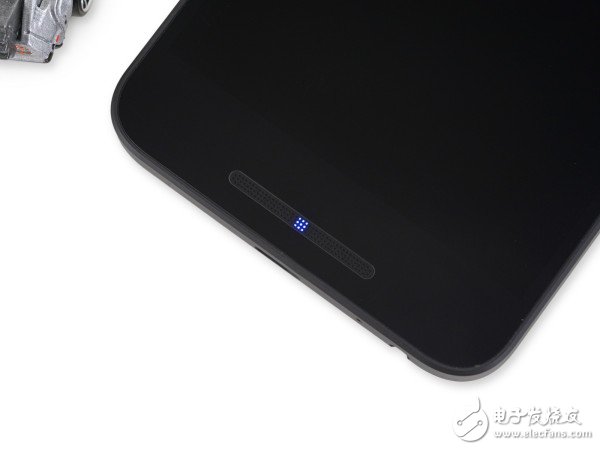

此外,在機身正面下方的這枚揚聲器中還“藏”著LED提示燈。


Nexus 5X揚聲器中藏著的指示燈

Nexus 5X與Nexus 5在設計上有很多相似之處,只不過兩者在粘合劑 的使用上有所不同,當然這對于拆解造不成多大麻煩。


Nexus 5X拆解


Nexus 5X拆解

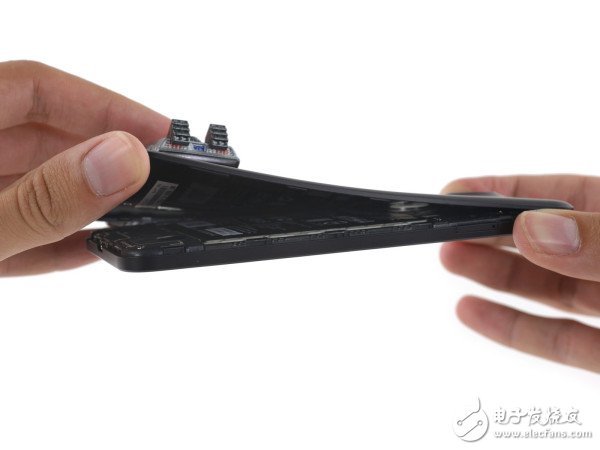

借助撬片,后可就成為第一個分離下來的主體。現在來看一下Nexus 5X機身的內部!


Nexus 5X機身內部

在拆下的后殼上,ifixit發現了產品的產地和型號信息。


Nexus 5X產品信息

有意思的是,在第一眼看到手機內部結構時,ifixit認為電池是可拆卸的,然而殘酷的事實打消了他們這一“幻想”。


Nexus 5X

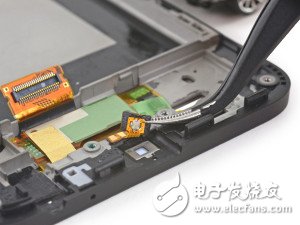

接下來是時候?qū)C(jī)身內部隔板拆下了。下半部分的隔板上有天線以及正面對應的揚聲器。在上半部分隔板上則包括指紋識別器件。


Nexus 5X拆解

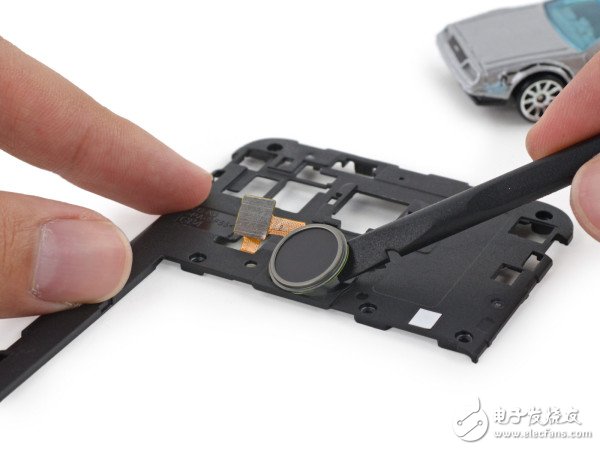

接下來就是卸下指紋識別器件的過程。對于這枚指紋識別,谷歌非常有信心。谷歌指出,其可以在600毫米內完成對指紋的識別,如此快速的反應甚至在識別過程時就已經完成了解鎖(甚至可以跳過解鎖界面)。


指紋識別


指紋識別

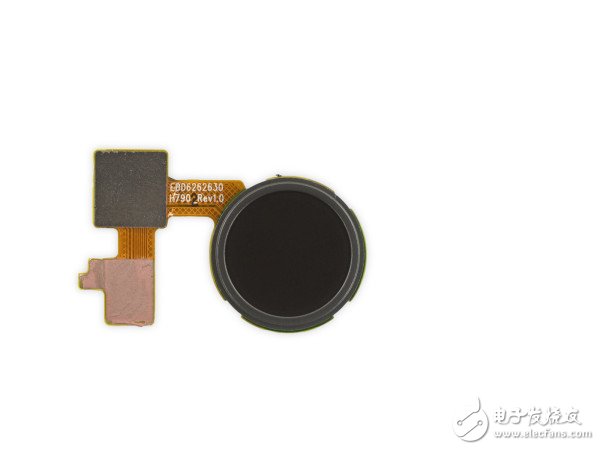

在指紋識別的背部,ifixit發現了一些小的芯片。他們指出,這些芯片相對而言更耐用同時也更容易進行后期的修復。


指紋識別模組

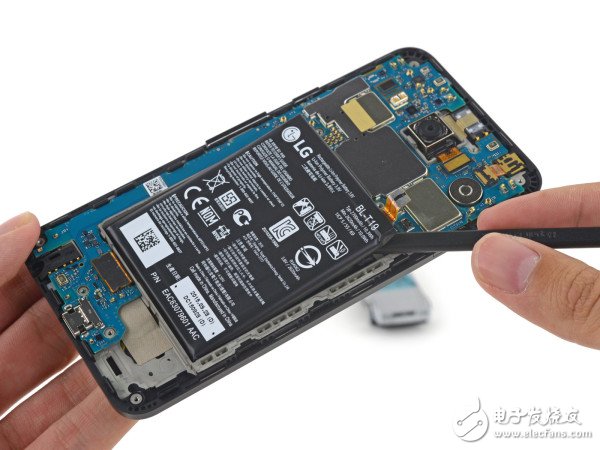

接下來拆解有少量膠固定的電池就比較容易了。


取下電池

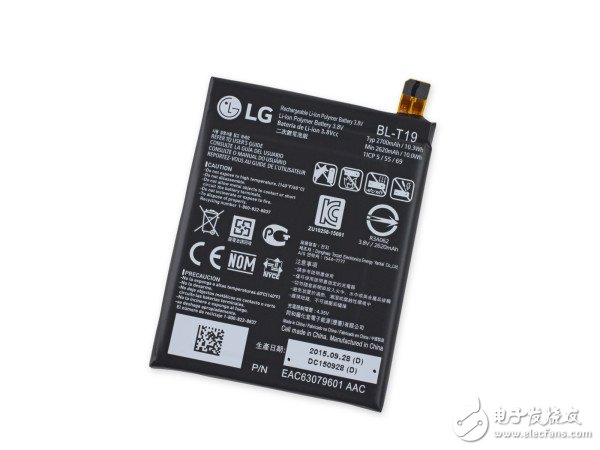

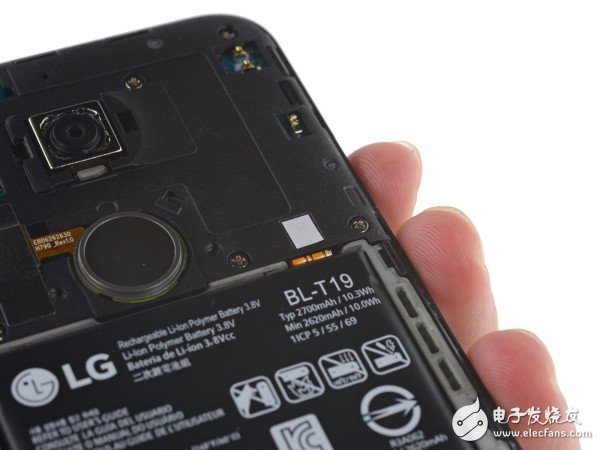

盡管位于機身背部的指紋識別占據了一定空間,Nexus 5X的電池容量也達到了2700mAh,比Nexus 5多了400mAh。對于Nexus 5X的電池,谷歌表示“充電十分鐘可用四小時”!


Nexus 5X電池

接下來是像素為1230萬的Sony IMX377主攝像頭,特別指出的是這沒攝像頭并沒用光學防抖。


Nexus 5X主攝像頭


Nexus 5X主攝像頭

接下來是前置攝像頭,這也是拆下主板前的最后一道防線。


前置攝像頭

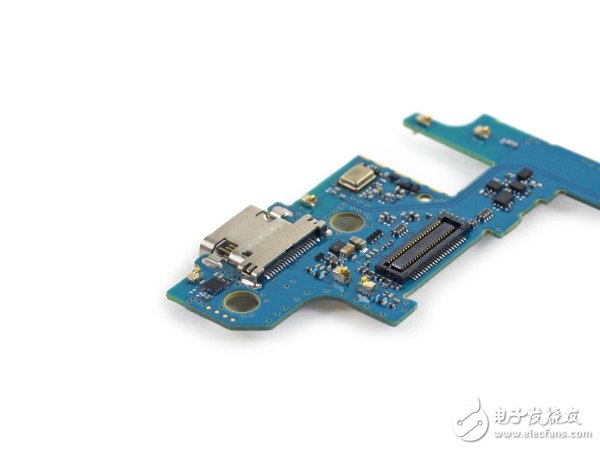

接下來取下主板。與LG G4一樣,Nexus 5X的Type-C接口同樣是焊接在主板上的,這就意味著接口損壞后,你需要更換主板...


取下主板


Nexus 5X充電模組與主板焊接到了一起

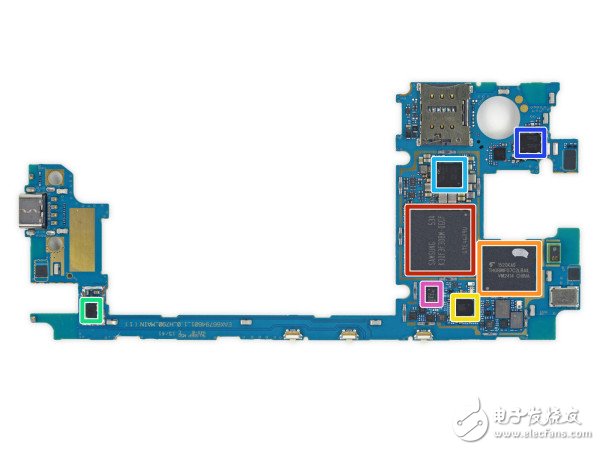

接下來是拆解的重點——主板介紹!紅色區域?yàn)?a href="http://m.xsypw.cn/tags/三星/" target="_blank">三星 LPDDR3 2GB運行內存以及高通驍龍808處理器;橙黃色區域?yàn)?a href="http://m.xsypw.cn/tags/東芝/" target="_blank">東芝16GB的eMMC 5閃存:黃色區域?yàn)楦咄╓TR3925 LTE收發器;綠色區域?yàn)楦咄≦uick Charge 2.0芯片smb1358;淺藍色區域?yàn)楦咄╬mi8994電源管理芯片;深藍色區域?yàn)楦咄╳cd9330音頻編解碼器;粉紅色區域?yàn)镾kyworks 77814-11功率放大器模塊的LTE。


Nexus 5X主板一側

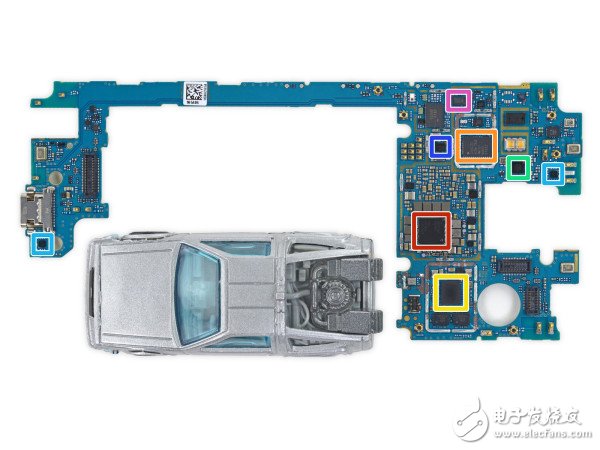

在主板的另一側同樣還有很多芯片模組。紅色區域?yàn)楦咄╬mi8994電源管理芯片;橙黃色區域?yàn)锳vago acpm7800四頻GSM / EDGE和多模式功率放大器:黃色區域?yàn)楦咄≦CA6174 802.11ac Wi-Fi 2x2 MIMO模組;綠色區域?yàn)?a target="_blank">NXP 54802 7770018 sQD15312;淺藍色區域?yàn)?a href="http://m.xsypw.cn/tongxin/rf/" target="_blank">RF Micro Devices rf1149a路由交換機;深藍色區域?yàn)楦咄╭fe1100包絡跟蹤芯片;粉紅色區域?yàn)锳vago bfi523。


Nexus 5X主板一側

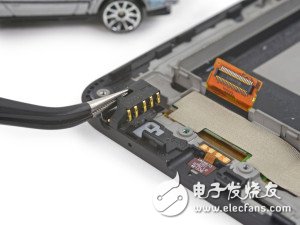

Nexus 5X采用了傳統的彈簧接觸耳機端口。這種端口的優勢在于可單獨替換,可以簡化維修,降低成本。


Nexus 5X耳機模組端口

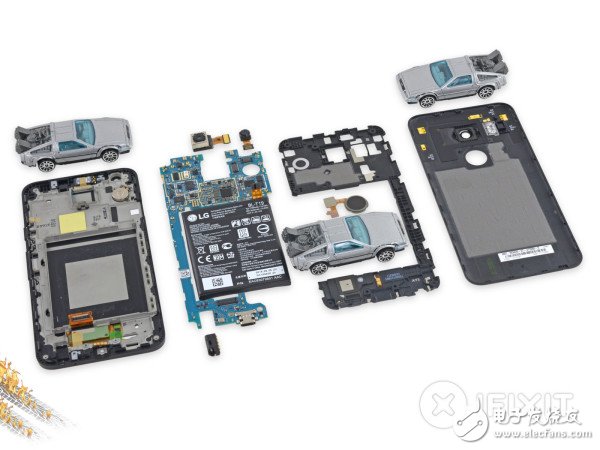

Nexus 5X全家福


Nexus 5X的維修性評分為:7

最終,ifixit團隊給Nexus 5X的維修性評分為:7(10為最容易修復)。由此可見,Nexus 5X維修還是相對容易的。該機維修的優勢主要是,拆解方便(不需要太多專業工具),許多組件采用模塊化設計可獨立更換(包括電池在內)。而Nexus 5X的維修難點則在于其顯示器組件,表層的保護玻璃與液晶顯示器被裝配到了一起,這意味著一旦手機玻璃碎裂,要更換的可能是整個顯示模組。

前六代“親兒子”介紹

與第七代Nexus系列手機有兩款機型不同的是,此前幾代Nexus系列手機均為“獨生子”,因此共有六款手機,依次為:HTC nexus One,三星 nexus S,三星 Galaxy nexus,LG nexus 4,LG nexus 5以及Moto nexus 6。

nexus One是Google在2010年1月推出的首款自有品牌手機。它由HTC代工,采用高通QSD8250 1GHz處理器512M內存、500萬像素主鏡頭,運行Android 2.1系統。nexus One在推出后常被拿來與iPhone相比,它采用的3.7英寸WVGA顯示屏比iPhone 3GS更大、更長也更亮。

nexus S是第二款nexus手機,它由Google和三星合作研發,2010年12月正式到來。和nexus One相比,nexus S的系統更新到Android 2.3,它的屏幕、存儲和傳感器同樣出現了升級。三星還為它添加了前置鏡頭,視頻通話不再是困擾nexus用戶的問題了。nexus S采用4英寸Super AMOLED顯示屏,它的分辨率只有800×480,但弧面設計為它贏得不少關注。弧面屏幕更加貼合用戶臉型,指尖操控時也更易滑動。它稱得上 nexus S 硬件上的一大亮點。

Galaxy nexus是Google第三臺自有品牌手機,它依舊由三星制造,被很多網友稱為“三兒子”,于2011年10月發布。Galaxy nexus的硬件有不少內容值得一說,比如德州儀器OMAP4460雙核處理器和分辨率為1280X720的4.65英寸的顯示屏等。不過,Galaxy nexus最大的改變來自系統端。Android 4.0糅合了Android 2.3和Android 3.0的諸多特性,取消了過去采用的實體電容鍵,新加入的可定制桌面和卡片式多任務列表讓系統更好用。

谷歌nexus系列第四代手機nexus 4由LG代工,于2012年11月13日在谷歌官方商店正式開賣。它配備了4.7英寸1280*768分辨率屏幕,采用LG True HD屏幕顯示技術,表面為康寧大猩猩2代強化玻璃,并搭載高通驍龍S4 Pro四核處理器以及2GB RAM,后置800萬像素?cái)z像頭,支持無線充電

Google與LG的合作在最新的nexus 5上得到延續。它是谷歌2013年10月推出的產品,像Android陣營中愈發激進的屏幕尺寸變革一樣,nexus 5的屏幕也升級到4.95英寸。nexus 5拋棄了nexus 4采用的玻璃背板,回歸到塑料材質。質感相對而言或許有所下降,但塑料解決了nexus 4跌落后的背板破碎問題。

谷歌于2014年10月16日凌晨在官方博客上正式發布由Moto代工的nexus 6,也就是最近一代的nexus手機。這款新機由Motorola打造的手機,外形設計極像放大版的Moto X。配置方面,這款手機采用的是5.96寸的屏幕,分辨率達到1440×2560(493 ppi),處理器采用高通驍龍805,電池容量達到3220mAh。該產品前置200萬像素?cái)z像頭,后置1300萬像素的攝像頭。
