鋰電池作為電動汽車、儲能系統等領域的核心部件，其生產質量和效率日益受到重視。

特別是在鋰電池的生產過程中，極片厚度的精準控制成為了影響電池性能穩定性的關鍵因素。

那么，如何在保證高效生產的同時，實現微米級的厚度測量精度呢？本期小明就來分享一下明治傳感的解決辦法~

場景需求

1、非接觸式在線測量：要求測量過程中不與極片直接接觸，避免對極片造成損傷或污染

2、測量速度：需達到毫秒級，以滿足高速生產線上的實時測量需求

3、精度達到±0.02um：確保極片厚度的測量精度，以提高鋰電池的性能穩定性

4、量程8mm：覆蓋鋰電池極片常見的厚度范圍

產品選型

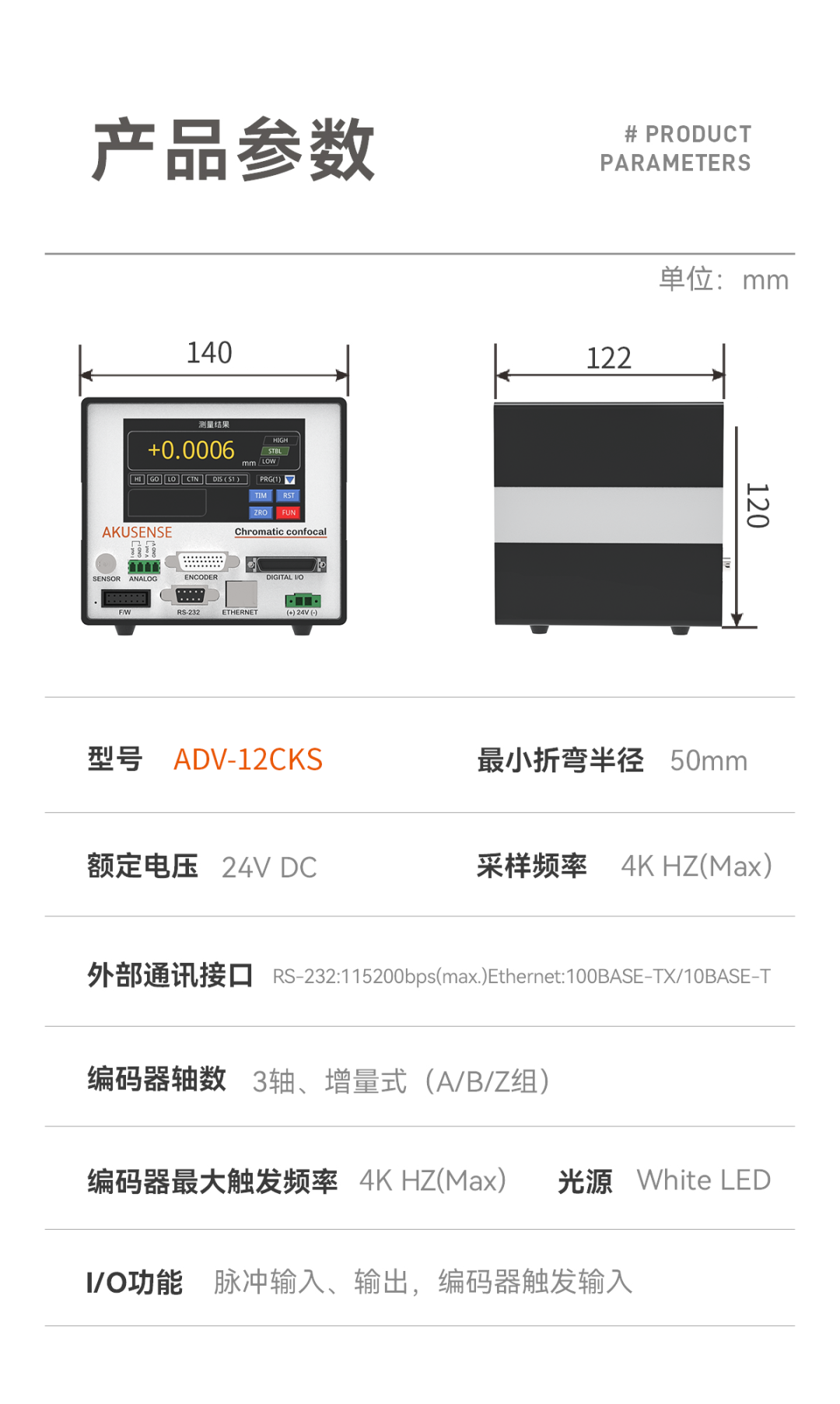

1、選用雙測頭光譜共焦儀ADV-12CKS，采用上下安裝對射的方快速地完成極片厚度的在線測量，測量精度可高達次微米級。

2、根據量程和精度要求選用ACC-008L測頭，最小分辨率為0.02um

3、4KHz采樣頻率，可滿足高速檢測要求

檢測原理

光譜共焦傳感器是一種通過光學色散原理建立距離與波長間的對應關系，利用光譜儀解碼光譜信息，從而獲得位置信息的裝置。

如上圖所示，白光LED光源發射出一束寬光譜的復色光，通過色散鏡頭發生光譜色散，其中只存在某一特定波長的單色光聚焦在被測物體表面，并同時反射回光學系統。經過光譜分析得到該單色光波長值，由波長-距離標定即可換算出被測物體的距離值，還可進一步通過計算位移數值獲得平面度數據和厚度數據等。

測量效果

測試物料

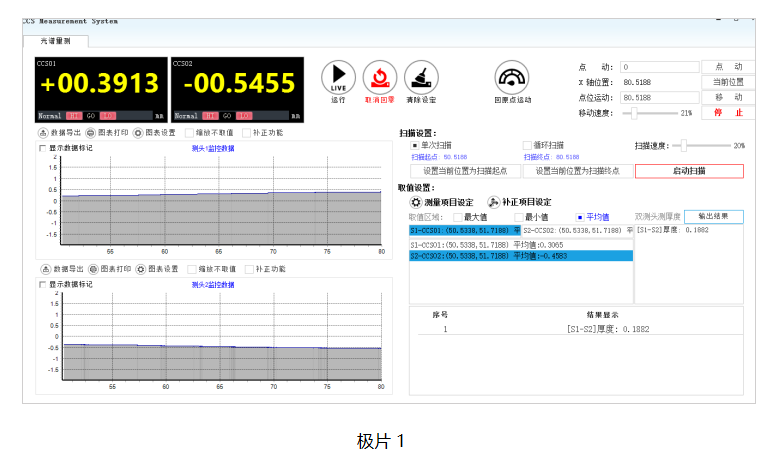

測試數據

注：該實驗數據在靜止狀態中測試得出，無出現機臺震動，實際測量精度將受測量環境影響

明治雙測頭光譜共焦儀ADV-12CKS在鋰電池極片厚度測量中的應用，充分展示了其高精度、高速度、非接觸式的測量優勢。該方案不僅滿足了鋰電池生產線的實際需求，還為其他類似領域的測量問題提供了有益的參考和借鑒。
