TPS51727 是一款完整的降壓控制器，集成了柵極驅動器。PCNT 引腳支持在雙相或單相模式下運行，以根據負載要求優化效率。先進的 D-CAP+ 架構以最小的輸出電容提供快速瞬態響應。DAC 支持 VID-on-the-fly 轉換，以優化輸出電壓到系統的工作狀態，以滿足空閑功率要求。TPS51727 的自動跳過功能優化了單相和雙相作中的輕載效率。系統管理功能包括可調節的熱傳感器、輸出功率監控和睡眠狀態控制。提供 VOUT 轉換速率和電壓定位的可調控制。此外，TPS51727 還包括兩個大電流 MOSFET 柵極驅動器，以極高的速度和低開關損耗驅動高側和低側 N 溝道 MOSFETPCNT 和 VID0 至 VID4 引腳具有靈活的 LV I/O 閾值，可實現 1.0 V 至 3.6 V 邏輯電壓的接口。TPS51727 采用節省空間、散熱增強、符合 RoHS 標準的 40 引腳 QFN 封裝，額定工作溫度范圍為 -10°C 至 100°C。
*附件：tps51727 用于 50+A 應用的雙相 ECO-ModeTM 降壓電源管理 IC 數據表.pdf

特性

• 無縫相位添加/轉換可在任何負載條件下實現最高效率
• 最少的外部零件數量
• 線路/負載/溫度范圍內 ±8 mV VOUT 精度
• 具有 0.4V 至 1.25V 輸出范圍的 5 位 DAC 支持廣泛的應用
• 在輕負載和重負載下優化效率
• 正在申請專利的輸出過沖減少 （OSR?）
• 精確、可調的電壓定位
• 可選 200/300/400/500 kHz 頻率
• 專利待定 AutoBalance 階段平衡
• 支持電阻器或電感器 DCR 電流感應
• 精確、可選的電流限制
• 4.5V 至 28V 轉換電壓范圍
• 帶集成升壓二極管的快速 MOSFET 驅動器
• 集成的 OVP 可以禁用熱傳感器和輸出功率監視器
• 小型 6 × 6、40 引腳 QFN PowerPAD? 封裝
• 應用
  • 適用于適配器、電池、NVDC 或 5V/12V 電源軌的大電流、低電壓應用

參數

方框圖

1. 概述

• ?產品名稱?：TPS51727
• ?制造商?：Texas Instruments
• ?類型?：雙相降壓電源管理IC
• ?應用?：適用于50A以上電流需求的電源管理應用

2. 主要特性

• ?無縫相位添加/刪除?：根據負載條件優化效率
• ?**±8mV VOUT 精度**?：在線性、負載和溫度范圍內保持高精度
• ?D-CAP+?架構?：提供快速瞬態響應，減少輸出電容需求
• ? ECO-Mode? ?：自動跳過輕載條件下的相位，提高效率
• ?5位DAC?：輸出電壓范圍0.4V至1.25V，支持VID-on-the-fly轉換
• ?高轉換電壓范圍?：4.5V至28V
• ?小尺寸封裝?：6x6mm 40引腳QFN封裝

3. 電氣特性

• ?工作溫度范圍?：-10°C至100°C
• ?輸入電壓范圍?：3.0V至28V
• ?輸出電壓范圍?：0.4V至1.25V（通過DAC設置）
• ?效率?：在輕載和重載條件下均實現高效率
• ?軟啟動與軟停止?：支持平滑的啟動和停止過程
• ?保護特性?：包括過壓保護（OVP）、欠壓保護（UVP）、過熱保護等

4. 功能描述

• ?多相位PWM操作?：支持雙相位或單相位模式操作
• ?AutoBalance?相位平衡?：自動平衡兩個相位的電流分配
• ?過沖減少（OSR?）功能?：減少瞬態負載釋放時的電壓過沖
• ?快速MOSFET驅動?：集成高電流MOSFET門驅動，支持快速開關
• ?高精度可調電壓定位?：通過DAC實現輸出電壓的精確調整

5. 應用信息

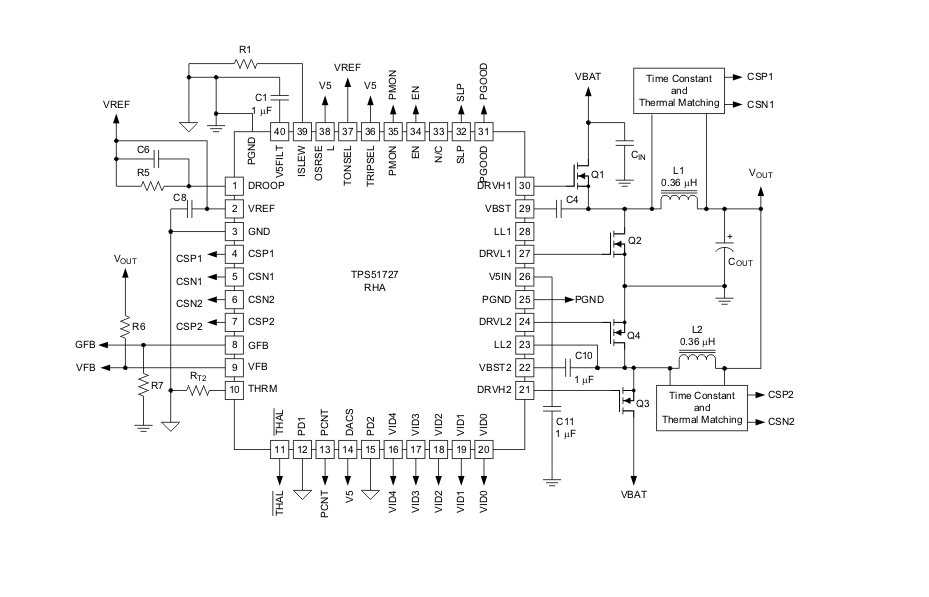

• ?典型應用?：高電流、低電壓應用，如適配器、電池、NVDC或5V/12V電源軌
• ?設計示例?：提供了詳細的設計步驟和外部組件選擇指南
• ?電源監控?：集成電源監控功能，實時反饋輸出功率

6. 布局指南

• ?關鍵信號線布局?：建議將敏感模擬信號線與高噪聲信號線隔離
• ?電流反饋信號?：建議使用差分對布局，減少噪聲干擾
• ?最小化環路面積?：建議最小化輸入和輸出電容器的環路面積，減少寄生電感

7. 封裝與可用性

• ?封裝類型?：40引腳QFN封裝（RHA）
• ?環保信息?：符合RoHS標準，無鉛、無鹵素

8. 注意事項

• 在處理集成電路時，應遵守適當的靜電放電（ESD）防護措施
• 在布局和布線時，應嚴格遵守提供的布局指南，以確保最佳性能
