INA234 是一款 12 位數字電流監測器，具有兼容 I 2C/SMBus 的接口，并可與 1.2V、1.8V、3.3V 和 5.0V 等廣泛的數字總線電壓兼容。該器件可監測外部檢測電阻上的電壓，并報告電流、總線電壓和功率值。

數據手冊:*附件：INA234 采用WCSP封裝、具有警報功能的、28V、12 位、I2C輸出電流 電壓 功率監控器技術手冊.pdf

INA234 具有可編程 ADC 轉換時間和均值計算功能。該器件還具有可編程校準值，與內部乘法器結合使用時，可直接讀取電流值（單位為安培）和功率值（單位為瓦特）。 該器件可監測 IN- 引腳上的總線電壓，并可以在過流和欠流情況以及過壓和欠壓情況下發出警報。 由于在電流測量模式下具有高輸入阻抗，因此可以使用所需的更大電流檢測電阻來測量小值系統電流。

INA234 可針對獨立于電源電壓的 –0.3V 至 28V 的共模總線電壓檢測電流。該器件由一個 1.7V 至 5.5V 的單電源供電，在正常運行條件下消耗 300μA 的電源電流（典型值）。可以將該器件置于低功耗待機模式，該模式下的典型工作電流為 2.2μA。

特性
? 高側或低側電流檢測
? 由 1.7V 至 5.5V 電源供電運行
? 報告電流、電壓和功率
? 可編程滿標量程：20mV/80mV
? 輸入共模范圍：-0.3V 至 28V
? 電流監控精度：
– 12 位 ADC 分辨率
– 0.5% 增益誤差（最大值）
– 100μV 失調電壓（最大值）
? 低輸入偏置電流：10nA（最大值）
? 可配置均值計算選項
? 通用呼叫尋址可在器件之間實現轉換同步
? 過流和欠流事件的警報限值
? 兼容 I2C、SMBus 接口的 1.2V 電壓
? 兩個器件地址選項，具有 4 個引腳可選地址
? DSBGA-8 封裝 (0.745mm × 1.508mm)
? 工作溫度：–40°C 和 +125°C

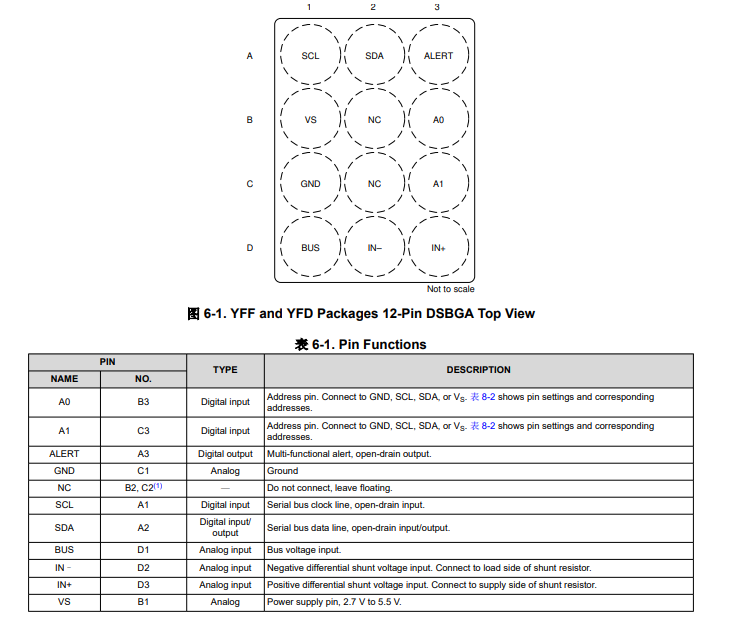

引腳配置和功能

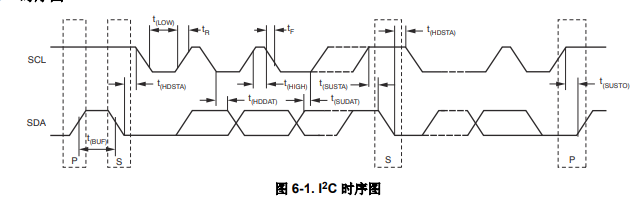

時序圖

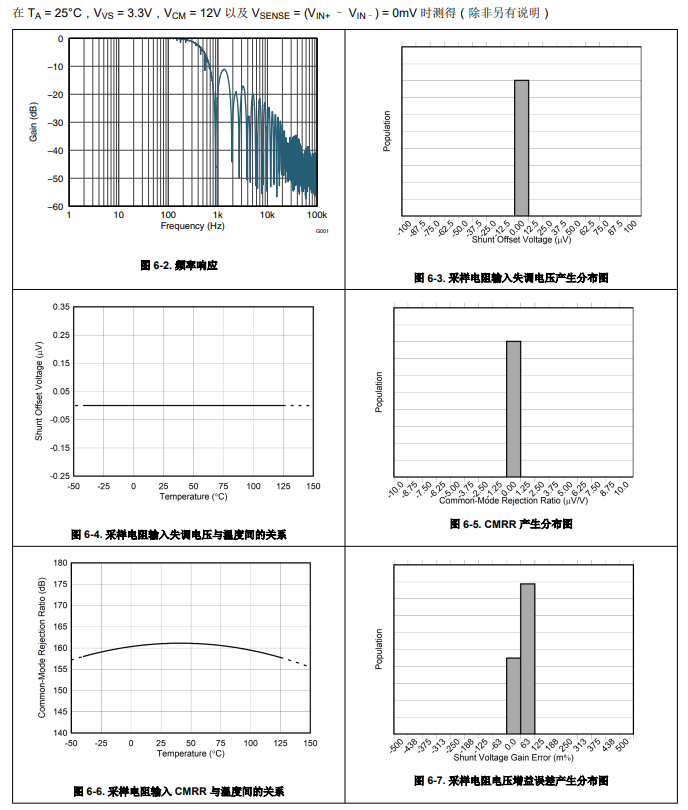

典型特性

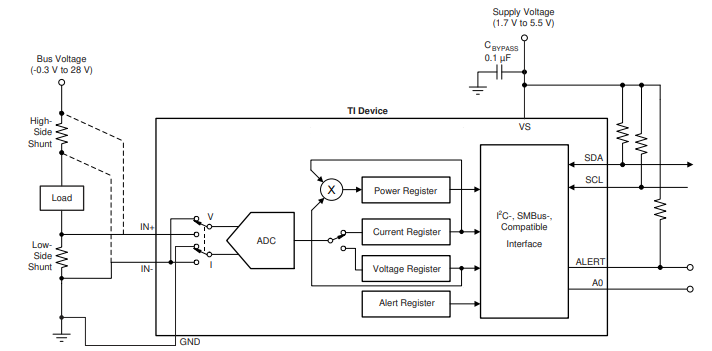

功能模塊圖

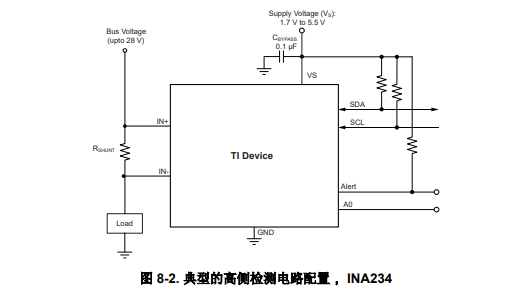

典型應用

應用

? 手機
? 智能揚聲器
? 可穿戴設備
? 電池充電器
? 電源管理
? 電池監控器和平衡器
? 機架式服務器
