DA9070 是一款高度集成、可配置、低靜態電流的電源管理 IC （PMIC），集成了可穿戴設備、家庭自動化和低功耗電池應用的最常見需求。 PMIC包括一個具有電源路徑管理功能的線性充電器、超低靜態電流（Iq）降壓穩壓器和 LDO/負載開關、寬輸出電壓升壓穩壓器、模擬電池監控器、看門狗和保護功能，采用I2C 可配置緊湊型 WLCSP 封裝。

*附件：針對可穿戴設備和家居自動化的高度集成式PMIC DA9070數據手冊.pdf

DA9070 具有多種省電模式，無論產品是放在貨架上還是在運行中，都能延長電池壽命。 超低 Iq 降壓轉換器的效率可低至 10μA 負載電流，加上低Iq LDO，可進一步降低功耗。 LDO 的非專用輸入可以連接到電池或降壓輸出。 集成式高效升壓穩壓器支持傳感器和顯示器電源需求，具有寬范圍可配置的輸出電壓。
DA9070 提供高達 500mA 的充電電流，以加快充電周期。 充電曲線可通過外部電阻器或軟件進行編程，從而實現獨立操作或主機控制。

DA9070 包括動態電源路徑管理，可自動平衡系統和電池之間輸送的電流。 電池監控器適用于小型電池應用，便于按需監控外部 MCU 的 ADC的電池電壓和放電電流，以支持軟件電量監測。

優勢

• 充電器靈活支持慢速和快速充電速率
• 低靜態電流降壓穩壓器和 LDO 可延長電池壽命
• 與分立式解決方案相比，集成式 PMIC 可將電源管理尺寸減少25%
• 可編程的電源狀態可優化工作模式的性能，并延長存儲模式的電池壽命

特性

• 2.5V 至 5.5V 工作電壓范圍
• 22V 耐壓、500mA 線性電池充電器，帶電源路徑
• 充電和放電過程中的電池保護
• 300mA 降壓轉換器，靜態電流為 900nA
• 3 個 150mA LDO/負載開關，靜態電流為 800nA
• 具有 4.5V 至 18V 輸出范圍的升壓穩壓器
• 電池電量計的電流和電壓監控器
• 專用看門狗和復位輸入
• 封裝：WLCSP-42（2.97mm x 2.66mm）

應用

• 云連接可視門鈴
• 健康可穿戴設備
• 智能手表
• 無線耳機
• 便攜式醫療器械
• 個人健康監測器
• 便攜式游戲
• 無線耳機底座
• 家庭自動化

DA9070框圖

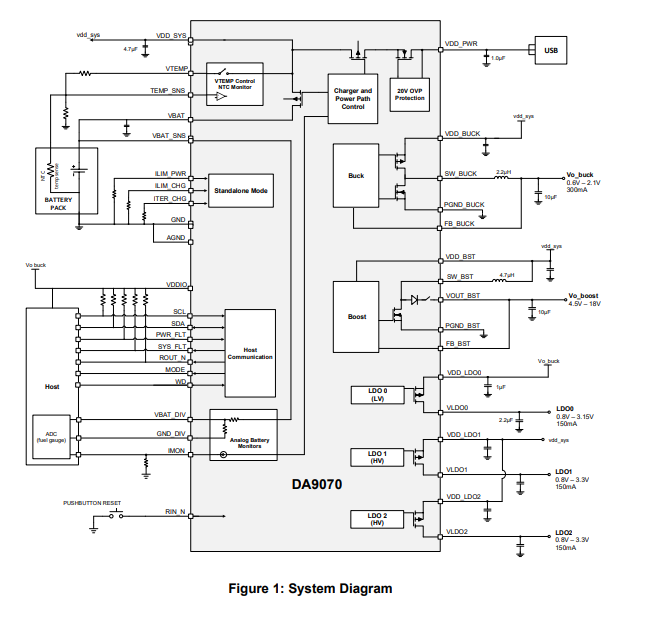

系統圖
