AMC3302 是一款精密的隔離放大器，針對基于分流器的電流測量進行了優化。這款完全集成的隔離式直流/直流轉換器可實現器件低側的單電源運行，使該器件成為空間受限應用的獨特解決方案。增強型電容式隔離柵已通過 VDE V 0884-11 和 UL1577 認證，并支持高達 1.2kVRMS 的工作電壓。

數據手冊：*附件：AMC3302 具有集成直流 直流的、±50mV輸入、精密電流檢測增強型隔離式放大器技術手冊.pdf

該隔離柵可將系統中以不同共模電壓電平運行的各器件隔開，并保護電壓較低的器件免受高電壓沖擊。

AMC3302 的輸入針對直接連接低阻抗分流電阻器或另一個具有低信號電平的低阻抗電壓源的情況進行了優化。出色的直流精度和低溫漂支持在 –40°C 至 +125°C 的擴展工業溫度范圍內進行精確的電流測量。

AMC3302 的集成直流/直流轉換器故障檢測和診斷輸出引腳可簡化系統級設計和診斷。

特性

• 3.3V 或 5V 單電源，具有集成直流/直流轉換器
• ±50mV 輸入電壓范圍，針對使用分流電阻器測量電流進行了優化
• 固定增益：41
• 低直流誤差：
  • 失調電壓：±50μV（最大值）
  • 溫漂：±0.5μV/°C（最大值）
  • 增益誤差：±0.2%（最大值）
  • 增益誤差漂移：±35ppm/°C（最大值）
  • 非線性度：±0.03%（最大值）
• 高 CMTI：95 kV/μs（最小值）
• 系統級診斷功能
• 符合 CISPR-11 和 CISPR-25 EMI 標準
• 安全相關認證：
  • 符合 DIN VDE V 0884-11 標準的 6000V1PK2 增強型隔離
  • 符合 UL1577 標準且長達 1 分鐘的 4250VRMS 隔離
• 可在工業級工作溫度范圍內正常工作：–40°C 至 +125°C

引腳功能和配置

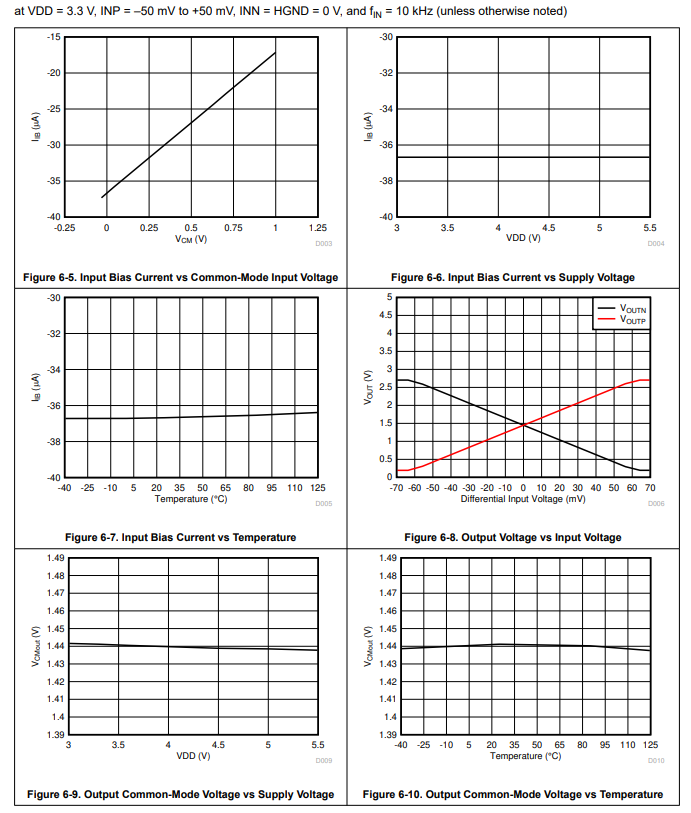

典型特性

典型應用

AMC3302非常適合基于分流器的電流傳感應用，在這些應用中可以進行精確的電流監測在存在高共模電壓的情況下需要。AMC3302集成了隔離電源用于高壓側，因此使該設備特別易于在沒有高壓側的應用中使用高側電源隨時可用，或者高側電源參考的接地電位與待測信號。

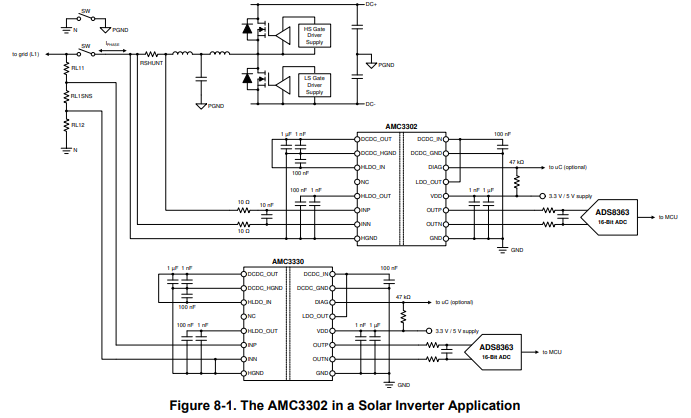

圖8-1顯示了太陽能逆變器中AMC3302的簡化示意圖，其中相電流為在LCL濾波器的柵格側測量。雖然該系統為高側柵極驅動器提供電源，柵極驅動器電源接地參考和分流電阻器之間存在較大的共模電壓在LCL濾波器的另一側。因此，柵極驅動器電源不適合為高側供電測量分流器兩端電壓的隔離放大器。集成隔離電源AMC3302解決了這個問題，并在系統的最佳位置實現了電流傳感。
圖8-1還顯示了用于感測交流輸出電壓的AMC3330。
