DA9130-A 是一款高效的汽車級、10A、雙相降壓型 DC/DC（降壓）轉換器，集成了開關場效應晶體管（FET）。該器件的工作效率可超過90%，減輕了在各種汽車應用中為大電流軌供電時的熱設計難題，這些應用包括導航系統、信息娛樂系統、遠程信息處理系統、高級駕駛輔助系統（ADAS），或者任何需要高效、大電流供電的汽車高性能處理系統。

*附件：汽車級高效10A雙相降壓DCDC轉換器DA9130-A數據手冊.pdf

DA9130-A 器件的輸入電壓范圍為 2.5V 至 5.5V，輸出電壓范圍為 0.3V 至1.9V，這使其適用于各種各樣的低壓系統。DA9130-A 僅需兩個 0.10微亨的小型電感器，實現了高度優化的物料清單（BOM）和占用空間。通過外部電阻分壓器可支持高于 1.9V 的輸出電壓。

DA9130-A 器件是瑞薩電子（Renesas）系列靈活、可擴展、可靠的汽車系統和子電源管理集成電路（sub-PMIC）的一部分，能夠實現“精準適配” 的電源解決方案。它采用 3.3 毫米 ×4.8 毫米、24 引腳、可濕性側翼的倒裝芯片四方扁平無引腳（FC-QFN）封裝。同時也提供工業 /商業級版（DA9130）。

優勢

1. 高效的降壓轉換器可實現出色的熱性能。
2. 完全集成的開關場效應晶體管意味著無需外部場效應晶體管或肖特基二極管。
3. 遠程感應可確保最高的精度，并支持多種印刷電路板（PCB）布線方案，且不會降低性能。
4. 完全可編程的軟啟動功能可限制輸入的浪涌電流，從而實現對輸出電壓的斜率控制。
5. 動態電壓控制（DVC）功能可根據負載情況對器件的輸出電壓進行自適應調整。當下游電路進入低功耗或空閑模式時，這可提高效率，進而實現節能。
6. 可配置的通用輸入輸出（GPIO）引腳支持一系列功能，包括 I2C 通信、動態電壓控制（DVC）和電源正常指示燈功能。
7. 優化的物料清單（BOM）成本和占用空間：每個輸出僅需非常小的電感器和電容器，節省了元件數量和成本。
8. 逐周期電流限制功能，可提供卓越的過流保護。

特性

• 輸入電壓：2.5V 至 5.5V
• 輸出電壓：0.3V 至 1.9V
• 標稱開關頻率：4 兆赫茲
• 精度：±1%（靜態）
• 精度：±5%（動態）
• 兼容 I2C 接口（快速模式增強版，FM+）
• 可編程通用輸入輸出引腳（GPIOs）
• 可編程軟啟動功能
• 具備電壓、電流和溫度監控功能
• 關鍵安全特性： 輸出欠壓和過壓保護 輸入欠壓保護 兩級過溫保護
• 環境溫度范圍：-40 攝氏度至 + 105 攝氏度
• 通過 AEC-Q100 二級認證，適用于汽車應用

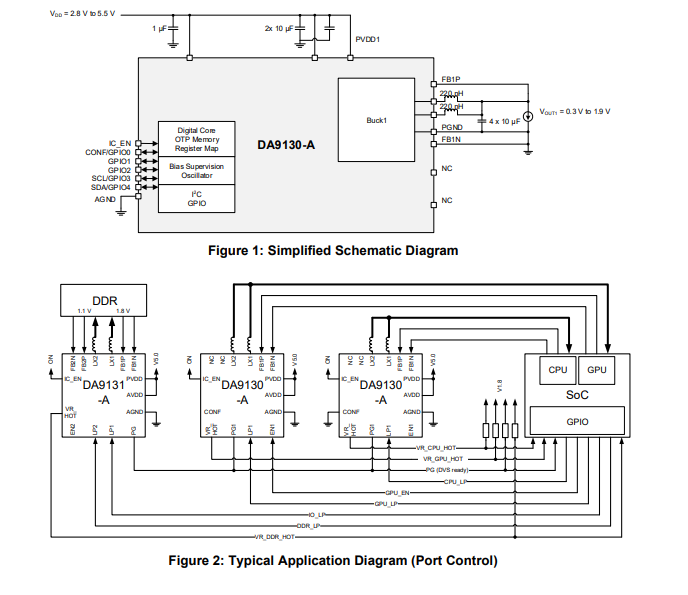

框圖

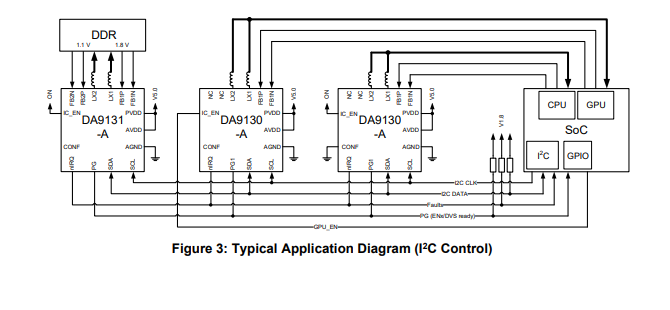

系統圖
