UC3573 是一款降壓脈沖寬度調制器，可降壓并調節正輸入電壓。該芯片經過優化，可用于采用外部 PMOS 開關的單電感降壓開關轉換器。框圖包括一個精密基準、一個配置為電壓模式作的誤差放大器、一個振蕩器、一個帶鎖存邏輯的 PWM 比較器和一個 0.5A 峰值柵極驅動器。UC3573 包括一個欠壓鎖定電路，以確保在發生任何開關活動之前存在足夠的輸入電源電壓，以及逐脈沖電流限制。可以感應輸入電流并將其限制為用戶確定的最大值。此外，休眠比較器與 UVLO 電路接口，當輸入電壓低于 UVLO 閾值時，該電路將關閉芯片。這將電源電流降低到僅 50uA，使 UC3573 成為電池供電應用的理想選擇。
*附件：uc2573 降壓脈沖寬度調制器降壓穩壓器 數據表.pdf

特性

• 簡單的單電感器 Buck PWM 降壓電壓調節
• 驅動外部 PMOS 開關
• 包含 UVLO 電路
• 包括逐脈沖電流限制
• 50μA 低睡眠模式電流

參數

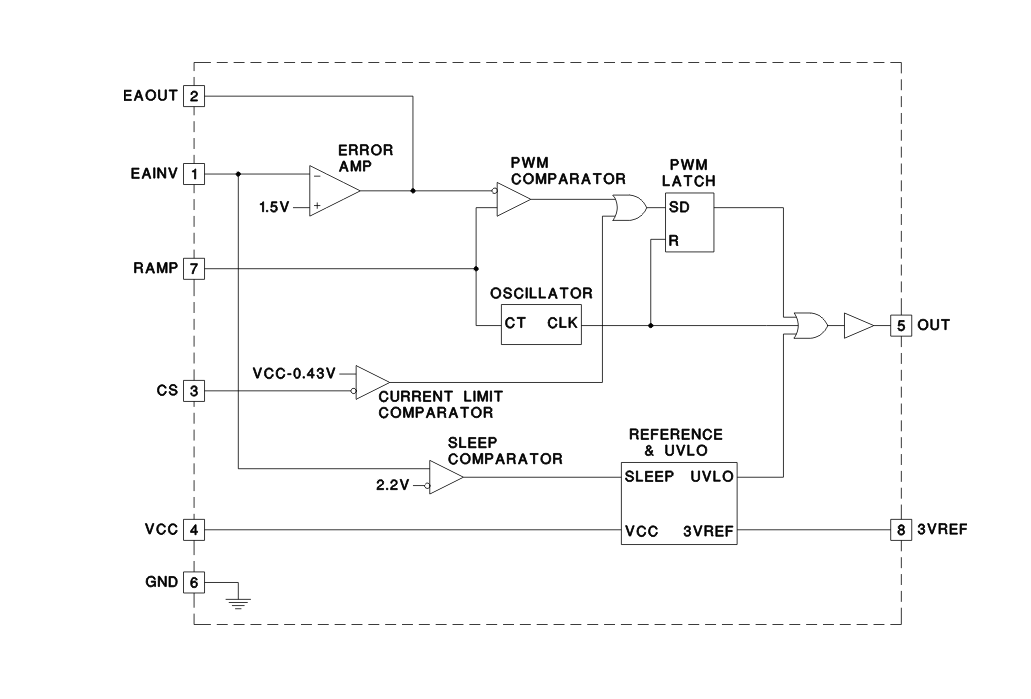

方框圖

一、基本信息

• ?產品型號?：UC2573
• ?類型?：降壓脈沖寬度調制器降壓穩壓器
• ?文檔日期?：數據表中的部分頁面顯示不同日期（如2021年8月13日和2024年9月25日），表明文檔可能有更新或修訂。

二、封裝信息

• ?封裝類型?：SOIC（小外形集成電路）
• ?封裝選項?：
  • UC2573D、UC2573DG4、UC2573DTR（帶不同引腳數量和封裝量）
  • UC3573D、UC3573DTR（另一組帶不同引腳數量和封裝量的選項）
• ?引腳數?：根據封裝類型不同，引腳數有所變化（如8引腳）
• ?環保與合規?：
  • RoHS合規（滿足當前歐盟RoHS要求）
  • 綠色產品（符合JS709B低鹵素要求）

三、溫度與濕度敏感性

• ? MSL（濕度敏感性等級） ?：根據JEDEC行業標準分類
• ?峰值焊接溫度?：260°C（無限制）
• ?工作溫度范圍?：
  • UC2573D系列：-40°C至85°C
  • UC3573D系列：0°C至70°C

四、器件標記與標識

• 器件上可能有額外的標記，如品牌標識、批次追蹤代碼或環境類別標識。
• 多種器件標記將位于括號內，每個器件上僅顯示其中一個標記。

五、尺寸與包裝材料

• ?封裝尺寸?：詳細尺寸信息，包括長度、寬度、高度等（具體數值需參考數據表詳細尺寸圖）
• ?管帶和卷盤信息?：提供卷盤直徑、寬度等參數，以及引腳1方向的象限分配。
• ?管裝信息?：包括管長、管高、管寬等參數。

六、設計資源與應用建議

• ?設計資源?：提供設計資源、參考設計、應用建議等，但需注意這些資源以“現狀”和“存在所有缺陷”的方式提供，不附帶任何明示或暗示的保證。
• ?應用責任?：用戶需自行負責選擇合適的產品、設計、驗證和測試應用，并確保應用符合相關標準和要求。
