LM2904 低功耗雙極性運算放大器技術手冊
該電路由兩個獨立的高增益運算放大器（運算放大器）組成，內部實現了頻率補償。它們是專門為汽車和工業控制系統設計的。該電路在寬電壓范圍內由單個電源供電。低電源漏極與電源電壓的大小無關。
數據手冊：*附件：LM2904 低功耗雙極性運算放大器技術手冊.pdf
應用領域包括換能器放大器、直流增益塊和所有傳統的運算放大器電路，這些電路現在可以更容易地在單個電源系統中實現。例如，這些電路可以直接由邏輯系統中使用的標準5V供電，并且可以很容易地提供所需的電子接口，而不需要任何額外的電源。
在線性模式下，輸入共模電壓范圍包括地，即使從單個電源操作，輸出電壓也可以擺動到地。
功能
內部實施頻率補償
大直流電壓增益：100 dB
寬帶（單位增益）：1.1 MHz（溫度補償）
極低的電源電流/放大器，基本上與電源電壓無關
低輸入偏置電流：20 nA（溫度補償）
低輸入偏移電流：2nA
輸入共模電壓范圍包括負軌
差分輸入電壓范圍等于電源電壓
大輸出電壓擺動0 V至[（VCC+）-1.5 V]
線路圖

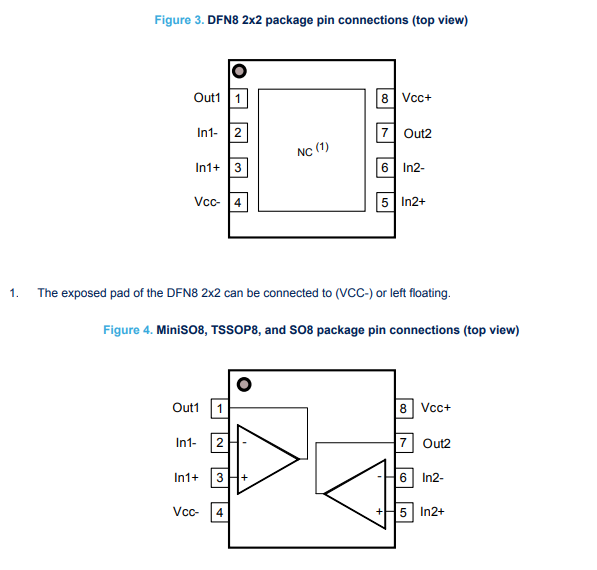

封裝引腳連接

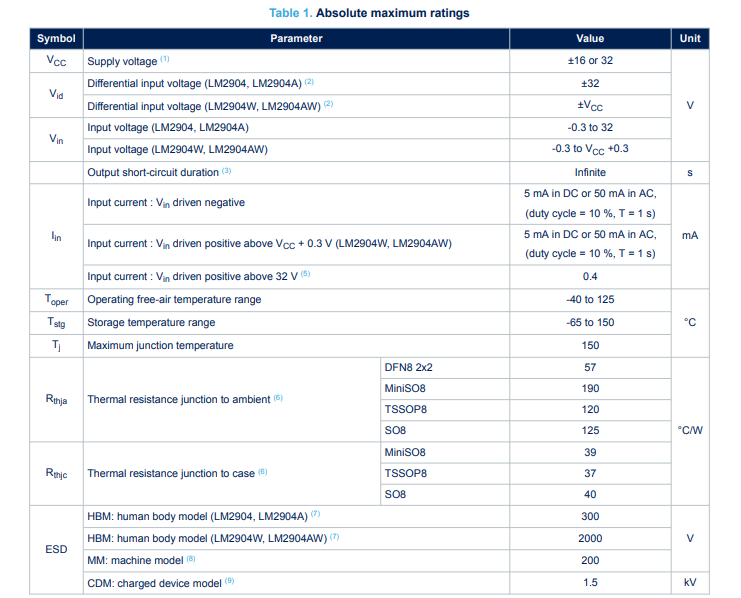

絕對最大額定值和操作條件

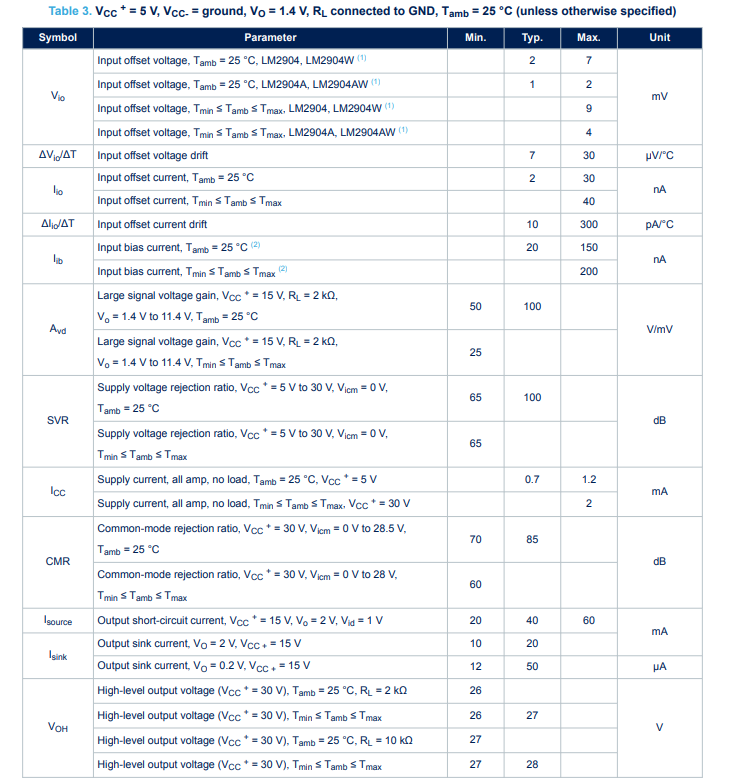

電氣特性

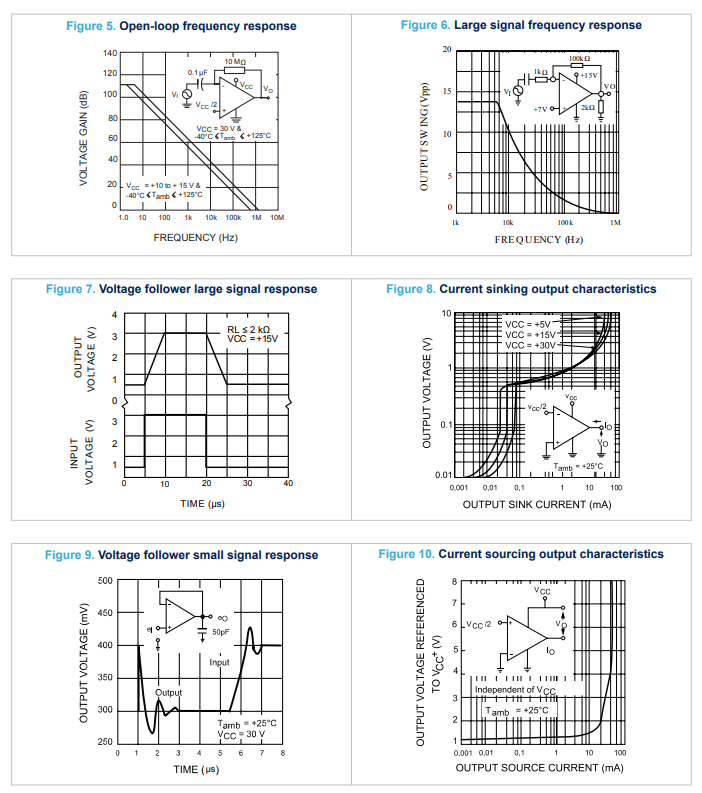

電氣特性曲線
