UCC1889控制器經過優化，可用作離線、低功耗、低電壓、穩壓偏置電源。該器件采用的獨特電路拓撲可以可視化為兩個級聯反激式轉換器，每個轉換器都以非連續模式運行，并且都由單個外部電源開關驅動。這種方法的顯著好處是能夠實現 400V 至 12V 的電壓轉換比，無需變壓器且內部損耗低。
*附件：ucc3889 離線電源控制器數據表.pdf

UCC1889 采用的控制算法是強制開關開啟時間與輸入線路電壓成反比，而關閉時間與輸出電壓成反比。此作由內部反饋回路和參考自動控制。級聯配置允許實現從 400V 到 12V 的電壓轉換，開關占空比大于 10%。這種拓撲結構還提供固有的短路保護，因為當輸出電壓降至零時，關斷時間接近無窮大。

輸出電壓可以很容易地設置為 12V 或 18V。此外，它可以通過一些額外的組件針對小于 18V 的其他輸出電壓進行編程。這種拓撲結構可以實現隔離版本，如 Unitrode 應用說明 U-149 中進一步描述。

特性

• 無變壓器離線應用
• 理想的初級側偏置電源
• 高效的 BiCMOS 設計
• 寬輸入范圍
• 固定或可調低電壓輸出
• 使用低成本 SMD 電感器
• 短路保護
• 可選隔離功能

參數

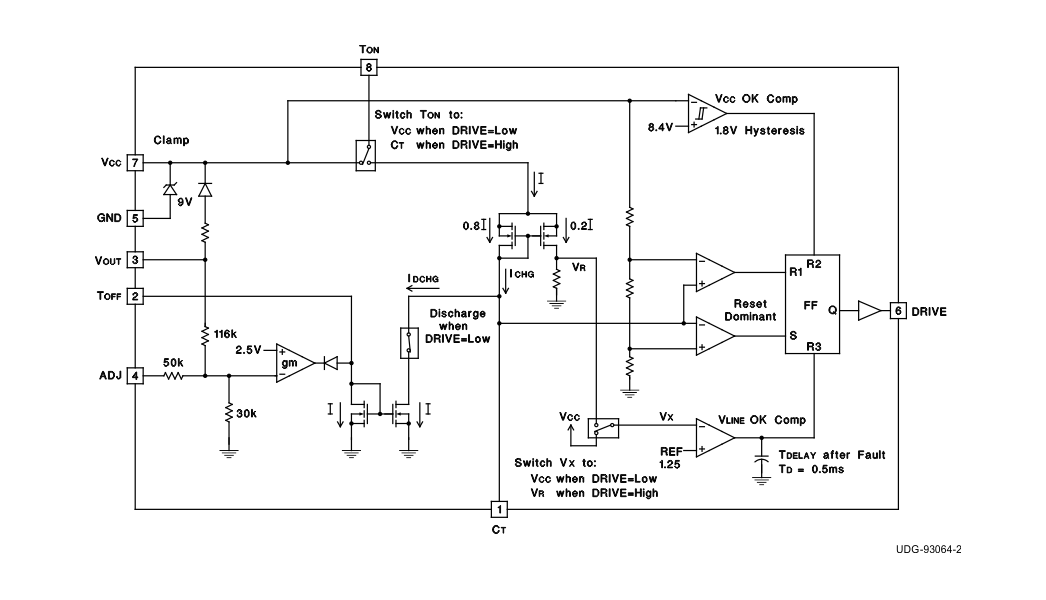

方框圖

一、產品概述

• ?型號?：UCC3889（包括UCC1889和UCC2889）
• ?類型?：離線電源控制器
• ?特點?：適用于無變壓器離線應用，具有高效的BiCMOS設計，寬輸入范圍，固定或可調低壓輸出，短路保護，可選隔離能力。

二、主要特性

• ?無變壓器設計?：通過獨特的級聯反激轉換器拓撲實現高電壓轉換比，無需變壓器。
• ?高效控制算法?：開關導通時間與輸入線電壓成反比，開關關斷時間與輸出電壓成反比。
• ?短路保護?：輸出電壓降至零時，開關關斷時間接近無窮大，實現短路保護。
• ?輸出電壓可調?：可輕松設置為12V或18V，并可通過額外組件編程為其他低于18V的輸出電壓。
• ?低成本?：使用低成本SMD電感器。

三、工作原理

• ?啟動過程?：輸入電壓首次應用時，通過TON引腳對VCC電容充電，當VCC達到8.4V時，DRIVE輸出高電平，開啟功率開關Q1。
• ?開關控制?：CT電容充電期間功率開關導通，CT放電期間功率開關關斷，通過控制CT的充放電時間實現占空比控制。
• ?輸出電壓調節?：通過TOFF引腳連接的外部電阻設置CT的放電電流，從而控制輸出電壓。

四、電氣特性

• ?VCC電壓?：內部鉗位在9V，典型啟動電流為150-250μA。
• ?輸出電壓?：可調范圍為低于18V，典型輸出電壓為12V和18V。
• ?傳播延遲?：CT到DRIVE高電平的傳播延遲為100-200ns，到DRIVE低電平的傳播延遲為50-100ns。
• ?驅動能力?：DRIVE輸出可吸收200mA峰值電流，提供150mA峰值電流。

五、引腳功能

• ?關鍵引腳?：包括VCC（芯片供電電壓）、TON（線電壓控制）、TOFF（輸出電壓控制）、DRIVE（門極驅動輸出）、GND（芯片地）、ADJ（輸出電壓調整）等。

六、應用場景

• 適用于需要高效、低成本、無變壓器離線電源的應用，如AC/DC適配器、LED驅動器、小型開關電源等。

七、封裝與尺寸

• 提供SOIC-8封裝選項，具體封裝尺寸和引腳排列詳見數據表。
