概述
可調的RF前饋預失真器MAX2009通過擴展PA鏈路中的增益和相位，以補償PA的增益和相位壓縮，是專為改進功率放大器(PA)臨近通道功率抑制(ACPR)而設計。MAX2009具有+23dBm最大輸入功率和較寬的可調范圍，能夠為工作在1200MHz至2500MHz頻帶的功率放大器增加多達12dB的ACPR。采用此器件的同類產品MAX2010，可以工作在更低的頻率。

MAX2009獨特之處在于隨著輸入功率增加，可提供多達7dB增益擴展和24°的相位擴展。擴展量由兩組獨立的控制來配置：一組用來調整增益擴展極限點和斜率，另一組用來控制相位參數。這些設置確定后，線性化電路可運行于靜止不變的模式，或更完善的閉環校正模式，即采用實時軟件控制的失真校正方式。也可采用混合的校正模式，即利用簡單的查表方式，根據功放溫度漂移和功放負載等因素進行補償。

MAX2009采用裸露焊盤(EP)的28引腳薄型QFN封裝(5mm x 5mm)，工作在擴展工業級溫度范圍內(-40°C至+85°C)。
數據表：*附件：MAX2009 1200MHz至2500MHz可調的RF預失真器技術手冊.pdf

應用

• 數字基帶預校正結構
• 前饋PA結構
• 軍用產品
• WCDMA/UMTS、cdma2000?、DCS 1800與PCS 1900基站
• WLAN應用

特性

• 高達12dB以上的ACPR改進*
• 獨立的增益控制和相位控制
• 增益擴展達7dB
• 相位擴展達24°
• 1200MHz至2500MHz頻率范圍
• 出色的增益和相位平坦度
• 群時延< 1.3ns (結合增益和相位部分)
• 在整個100MHz帶寬內，±0.04ns的群時延波動
• 能夠處理達+23dBm的輸入驅動
• 片內溫度變化補償
• +5V單電源
• 低功耗：75mW (典型值)
• 完全集成的小型28引腳薄型QFN封裝

功能圖/引腳配置

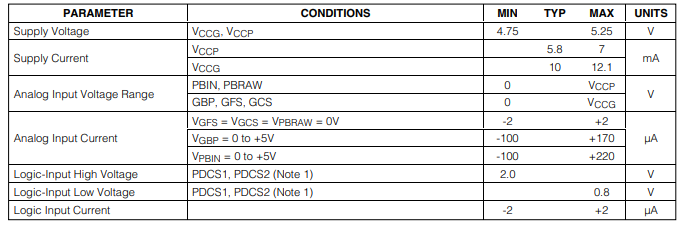

DC電氣特性

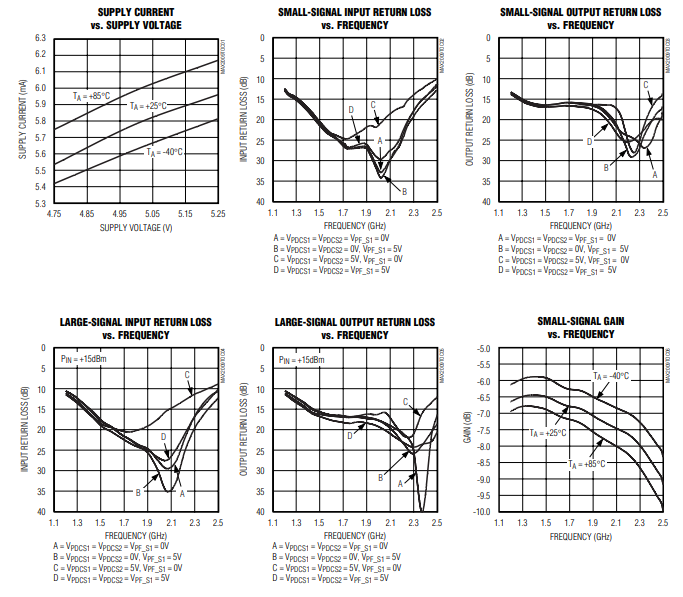

典型操作特性

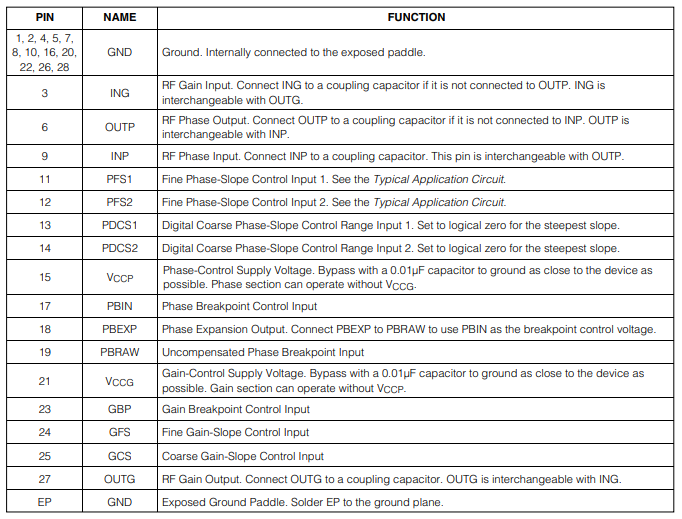

引腳描述

詳細說明

MAX2009可調預失真器通過引入增益和相位擴展，可補償功率放大器的增益和相位壓縮，從而為高功率放大器提供高達12dB的鄰道功率比（ACPR）改善。MAX2009支持實時軟件控制的失真校正，以及通過調整擴展起始點（斷點）和擴展速率（斜率）實現的前饋調諧功能。在20dB的輸入功率范圍內可設置增益和相位斷點。相位擴展斜率可變，范圍從0.3°/dB到2.0°/dB ，最大可設置為24°的相位擴展。增益擴展斜率可變，范圍從0.1dB/dB到0.6dB/dB ，最大可設置為7dB的增益擴展。

以下部分介紹了一種適用于A類放大器的調諧方法。不過，其他工作模式可能需要截然不同的設置。

相位擴展電路

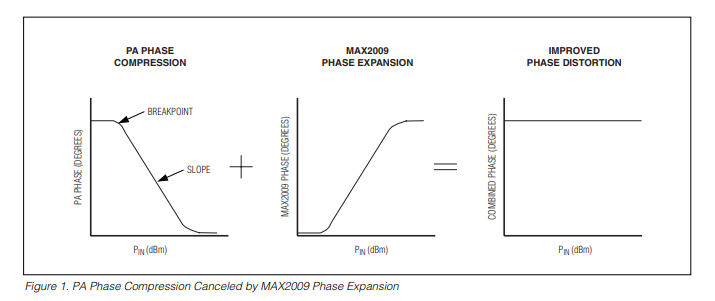

圖1展示了典型功率放大器（PA）的相位隨輸入功率變化的特性。對于低于斷點電平的輸入功率，相位基本保持恒定。當輸入功率高于斷點電平時，相位開始壓縮，從而降低功率放大器的線性度。為補償這種幅度調制 - 相位調制（AM - PM）失真，MAX2009提供相位擴展功能，該功能在相同的斷點電平處啟動，但斜率相反。最終實現平坦的相位響應。

相位擴展斷點

相位擴展斷點通常由數模轉換器（DAC）通過PBIN引腳控制。PBIN輸入電壓范圍為0V至Vcc共模電平，對應0.7dBm至23dBm的斷點輸入功率范圍。為實現最佳性能，相位擴展斷點必須設置為等于功率放大器的相位壓縮斷點。

相位擴展斜率

MAX2009的相位擴展斜率必須調整為與功率放大器的最大相位壓縮斜率大小相等、方向相反。MAX2009的相位擴展由PFS1、PFS2、PDCS1和PDCS2引腳控制。使用PFS1和PFS2交流耦合并連接到可變電容器（如變?nèi)?a target="_blank">二極管）時，可對相位擴展斜率進行微調。由于此功能推薦使用片外變?nèi)荻O管，因此必須緊密匹配并精確偏置。需要2pF至6pF的有效電容，以實現電氣特性表中規定的全相位擴展范圍。

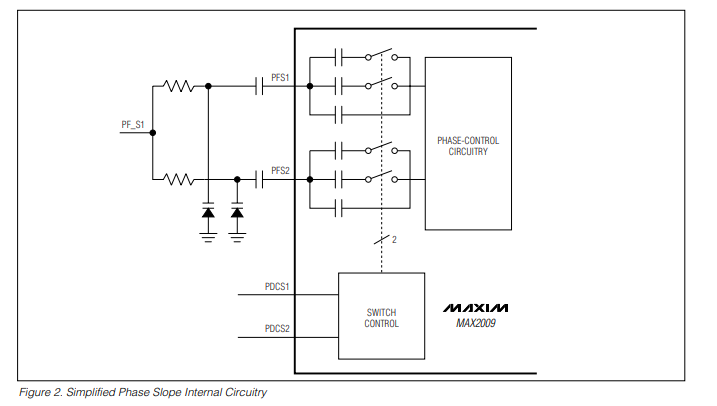

如圖2所示，連接到PFS1和PFS2的變?nèi)荻O管分別與三個內部電容器串聯。通過連接和斷開這些中間電容器，可在PDCS1和PDCS2引腳的邏輯電平上實現更大的相位擴展斜率變化。當VPDCS1和VPDCS2電壓均為0V時，相位調整對小信號增益的影響最小。

增益擴展電路

除了相位壓縮外，功率放大器還會受到增益壓縮（AM - AM）失真的影響，如圖3所示。在低于斷點電平的輸入功率下，功率放大器的增益基本保持平坦，而當輸入功率高于斷點電平時，增益開始壓縮。為補償這種增益壓縮，MAX2009會在相同的斷點電平處產生增益擴展，且斜率相反。最終在功率放大器輸出端實現平坦的增益響應。
