汽車大燈技術演進與防護方案解析
車燈技術歷經三次革命，形成 “基礎照明→智能控制→交互投影(集成了多種智能功能的系統)” 的分層架構。
一、 汽車大燈光源技術參數對比：
光源類型 | 亮度（lm） | 壽命（小時） | 典型功率 | 典型應用 |
鹵素燈 | 800-1200 | 1000 | 55W | 經濟型車（大眾POLO 低配） |
HID 氙氣燈 | 3200-3500 | 3000 | 35W | 中端車型（如豐田凱美瑞） |
2800-3200 | 50000+ | 25-35W | 全球新車標配（占比超90%） | |
激光 | 4000-6000 | 100000+ | 10-20W | 高端車型（如寶馬iX激光矩陣） |
注：
LED 憑借 50 倍于鹵素燈的壽命、1/5 功耗和毫秒級點亮速度，成為 90% 新車標配。
激光光源多作為輔助光源(如寶馬的激光矩陣大燈)，提供遠光補光功能。。
二、 全球車燈品牌技術定位與市場布局：
品牌 | 市場定位 | 核心技術與差異化優勢 | 典型客戶 |
歐司朗 | 全球乘用車市占率50%，豪華車首選 | 奔馳、寶馬、奧迪 | |
飛利浦 | 全球照明巨頭，覆蓋100 + 車企 | SafeBeam 無眩光技術、CeraLight 陶瓷封裝（壽命 12 年），X-treme LED 性價比突出（1350lm） | 通用、福特 |
海拉 | 歐洲市占率15%，高端車供應商 | ADB 自適應遠光與矩陣 LED 技術，3000 + 專利布局，車規級芯片方案符合 ISO 26262 標準 | 保時捷、大眾 |
法雷奧 | 全球12% 市占率，智能化先鋒 | ADB 矩陣 LED 模塊化設計，成本較早期方案降低 40%，適配中端車型（如豐田 RAV4） | 豐田、特斯拉 |
小糸（Koito） | 豐田系核心供應商，市占率20% | AFS 自適應前照燈技術成熟，覆蓋鹵素到 LED 全產品線，日系車配套率超 80% | 豐田、雷克薩斯 |
華域視覺（中國） | 國內市占率18%，智能投影先驅 | 上汽、蔚來 | |
華為 （中國） | 智能車燈新勢力 | 百萬像素智慧燈光系統，液冷散熱技術，適配極狐阿爾法S HI版激光大燈 | 問界、極狐 |

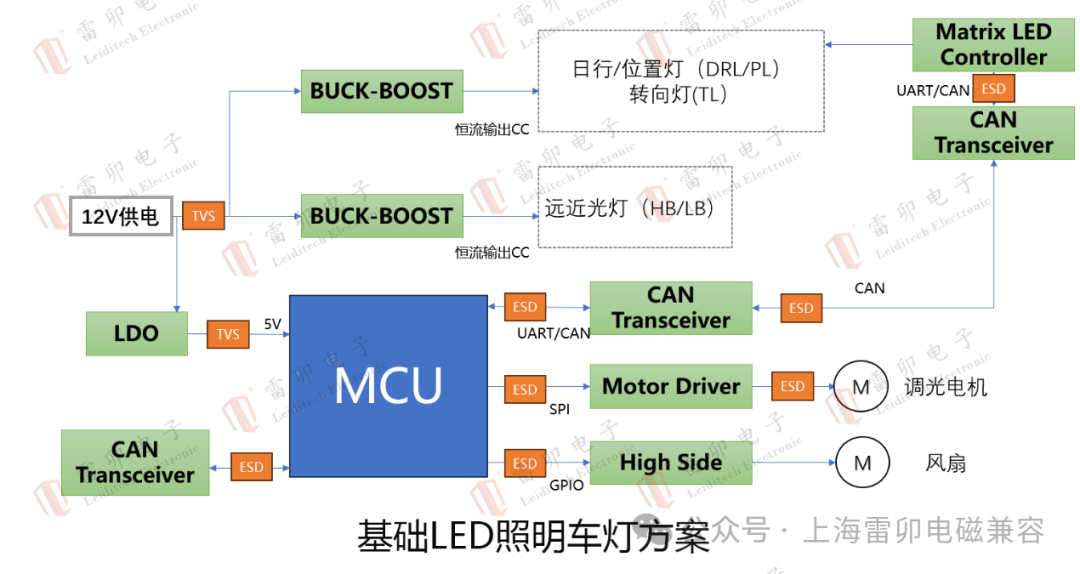

三.基礎LED照明系統架構
采用一級架構(單DCDC控制器+MOS管)，支持遠光/近光燈、轉向燈、日行位置燈等基礎需求。
靈活適配Boost/Buck拓撲，優化能效;
- 通過PWM調光實現亮度調節；
- 符合AEC-Q101車規認證。
雷卯針對汽車大燈電源和常見接口防護推薦料號 | |||||
Component Type | Brand | Part Number | Description | Package | Applications |
Leiditech | SM8S24CA | 24V,6.6KW,Bi | DO-218AB | 12V汽車電源拋負載 | |
TVS Diode | Leiditech | SM8S36CA | 36V,6.6KW,Bi | DO-218AB | 24V汽車電源拋負載 |
ESD Diode | Leiditech | GBLC24C | 24V,Bi,1pF，8A | SOD-323 | 4-20mA傳感器靜電防護 |
ESD Diode | Leiditech | SMC12 | 12V,Bi,35pF,10A | SOT-23 | SPI/I2C接口靜電防護 |
ESD Diode | Leiditech | SMC24 | 24V,Bi,30pF,9A | SOD-323 | CAN接口的靜電防護 |
TSS Diode | Leiditech | P0300SD | 25V,50pF | SMB | CAN接口靜電浪涌防護 |
ESD Diode | Leiditech | PESD1LIN | 24V,Bi,15pF,5A | SOD-323 | LIN總線靜電浪涌防護 |
ESD Diode | Leiditech | SDA05W5 | 5V,Uni,30pF,3A | SOT-353 | GPIO靜電防護 |
ESD Diode | Leiditech | ESDA05CP | 5V,Bi,10pF,5A | DFN1006 | GPIO靜電防護 |
ESD Diode | Leiditech | ESDA33CP30 | 3.3V,Bi,12pF,8A | DFN1006 | UART靜電防護 |
ESD Diode | Leiditech | SMDA05CCN | 5V,Bi,60pF,30A | DFN1006 | UART靜電防護 |
ESD Diode | Leiditech | ULC0542C | 5V, Bi,0.3pF,4A | DFN1006 | UART靜電防護 |
ESD Diode | Leiditech | ULC3304P10 | 3.3V,Uni,0.4pF,5A | DFN2510P10 | UART靜電防護 |
ESD Diode | Leiditech | ULC0524P | 5V,Uni,0.3pF,5A | DFN2510P10 | UART靜電防護 |
Rectifier Diode | Leiditech | 1N4007 | 1000V,1A IF(AV） | SOD-323 | 根據電機驅動電流選擇合適的整流管防反電動勢 |
TVS Diode | Leiditech | SMBJ28CA | 28V,600W,Bi | SMB | 適用于24V電源浪涌保護 |
Common Mode Choke | Leiditech | LDW43T-513T | 28002 51UH | SMD 4.5*3.2*2.6 | CAN接口濾波 |
-
