TPS3704-Q1 是一款符合 ASIL-A 標準的低功耗精密窗口 （UV +OV） 電壓監控器，可進行配置，采用 8 引腳 （1.6mm x 2.9mm） SOT-23 封裝。這款高精度 （±0.25%） 監控器提供四通道、三通道、雙通道和/或單通道選項。每個通道都可以定制為自己的過壓和欠壓窗口檢測，具有對稱或不對稱的上限和下限閾值容差。

TPS3704-Q1 可實現高精度和高分辨率的閾值檢測，專為在低電壓電源軌上工作且裕量電源容差較窄的系統而設計。此外，內置的低閾值遲滯和固定復位延遲功能可防止在監控多個電壓軌時出現錯誤的復位信號。
*附件：TPS3704-Q1 汽車四通道、三通道、雙通道、單窗口或標準電壓監控器數據表.pdf

TPS3704-Q1 不需要任何外部電阻器來設置過壓和欠壓復位閾值，從而提高了安全系統的可靠性，并優化了整體精度、成本和解決方案尺寸。SENSEx 引腳支持可選使用外部電阻器以實現設計靈活性。獨立的 VDD 和 SENSEx 引腳允許監控 VDD 以外的電壓軌，或者允許使用按鈕輸入。

特性

• 符合 ASIL-A 功能安全標準
  • 針對功能安全應用的開發
  • 輔助 ISO 26262 系統設計的文檔
  • 系統能力高達 ASIL D
  • 硬件功能高達 ASIL A
• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 +125°C
• 1-4 個通道，用于監控最先進的 SOC
  • 高 ±0.25%（典型值）閾值精度
  • 配置每個通道以進行窗口、UV 或 OV 電壓監控
  • 每個通道的可編程窗口容差 [3% 至 11%（典型值*）]
  • 易于使用的計算器工具，用于可調版本
  • 設計用于監控 TI 處理器（AM26x、AM62x、TDA4）的內核和 GPIO 電源軌
• 低功耗的微型解決方案
  • 5.5μA 典型靜態電流
  • 緊湊的 6 引腳 SOT-23 封裝 （2.9mm x 1.6mm）
• 附加功能
  • 內置滯后以防止 RESET 誤跳閘：0.75%（典型值）
  • 23 個固定時間延遲選項（可選范圍為 20μs 至 1200ms）
  • 提供開漏或推挽式輸出拓撲

參數

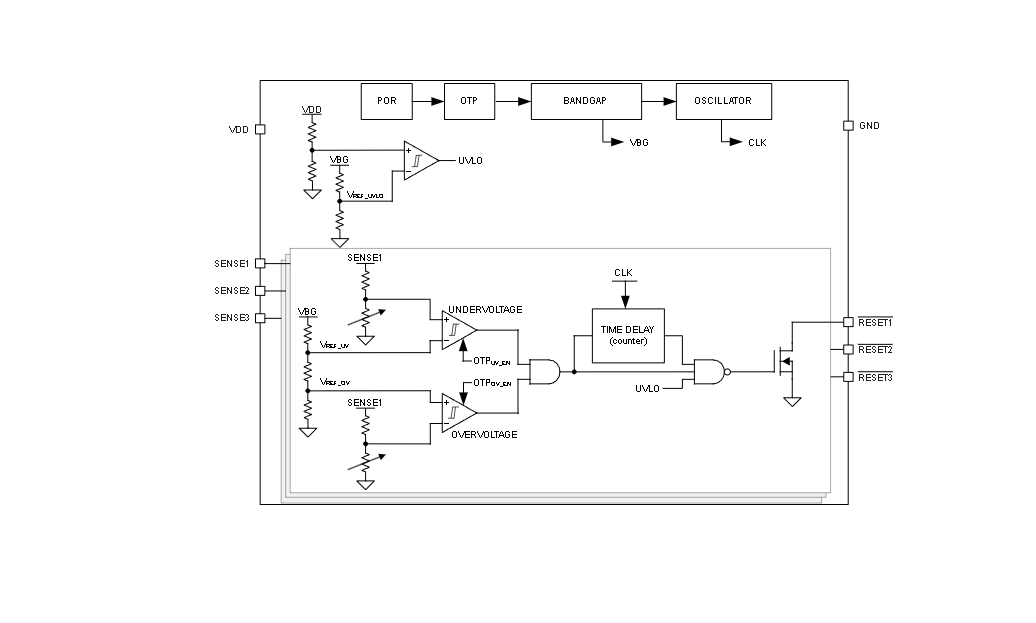

方框圖

1. 產品概述

• ?型號?：TPS3704-Q1
• ?類型?：汽車級四通道、三通道、雙通道、單通道電壓監控器
• ?特點?：
  • ASIL-A功能安全合規
  • AEC-Q100汽車級認證
  • 高精度窗口（UV+OV）電壓監控
  • 可配置為窗口、欠壓（UV）或過壓（OV）監控
  • 低功耗設計，典型靜態電流5.5μA

2. 主要特性

• ?通道數?：可選四通道、三通道、雙通道、單通道
• ?監控類型?：窗口、欠壓（UV）、過壓（OV）
• ?電壓范圍?：輸入電壓范圍1.7V至6V，監控電壓范圍0.4V至5.55V
• ?閾值準確性?：±0.25%
• ?窗口容差?：可編程，典型值為3%至11%
• ?復位延遲?：固定延遲選項，范圍從20μs至1200ms
• ?封裝?：8引腳SOT-23封裝（1.6mm x 2.9mm）

3. 功能描述

• ?高精度監控?：提供高精度電壓閾值監控，確保系統電壓穩定。
• ?靈活配置?：每個通道可獨立配置為窗口、欠壓或過壓監控，滿足不同應用需求。
• ?低功耗?：超低靜態電流設計，適合對功耗有嚴格要求的應用。
• ?功能安全?：符合ASIL-A功能安全標準，提供可靠的系統保護。
• ?內部集成?：內部集成電阻，無需外部電阻設置閾值，簡化設計。

4. 應用領域

• ?汽車電子?：用于監控汽車電子系統中的多個電壓軌，確保系統穩定運行。
• ?ADAS系統?：在高級駕駛輔助系統中監控關鍵電源，提高系統安全性。
• ?車身電子與照明?：監控車身控制模塊和照明系統的電源電壓。
• ?車載信息娛樂系統?：確保車載信息娛樂系統的電源穩定可靠。

5. 封裝與引腳

• ?封裝類型?：8引腳SOT-23封裝（1.6mm x 2.9mm）
• ?引腳功能?：
  • VDD：供電電壓
  • GND：接地
  • SENSEx（x=1至4）：電壓監控引腳，根據通道數不同而變化
  • RESETx（x=1至4）：復位輸出引腳，對應每個監控通道
  • NC：無連接引腳

6. 典型應用

• ?多軌電壓監控?：用于監控微控制器（MCU）的核心電壓和I/O電壓，確保系統穩定運行。
• ?功能安全測試?：通過手動自測試功能，驗證電壓監控器的故障檢測能力，滿足功能安全要求。

7. 設計指南

• ?電源設計?：確保供電電壓在指定范圍內，并根據需要添加旁路電容。
• ?通道配置?：根據應用需求，合理配置每個通道的監控類型和閾值。
• ?復位延遲?：選擇合適的復位延遲時間，確保系統有足夠的時間響應電壓異常。
• ?布局與布線?：注意監控引腳和復位輸出引腳的布局與布線，避免干擾和噪聲。
