RAA270000KFT適用于 RH850 汽車微控制器的電源管理IC數據手冊
RAA270000KFT 是一款適用于 RH850 汽車微控制器系列的電源管理 IC (PMIC)。RAA270000KFT 包含兩個集成的電流模式 DC-DC 轉換器、四個低壓差線性穩壓器 (LDO) 和兩個線性跟蹤器。DC-DC 轉換器的開關頻率通常是 2.1MHz。同時實現了穩壓器的過壓、欠壓檢測和外部微控制器的看門狗等多種監測功能和診斷功能。RAA270000KFT 的輸入電壓、所有穩壓器的輸出以及與溫度對應的內部模擬電壓均可通過外部微控制器中的 ADC 進行監控。由于 RAA270000KFT 包含一個通電/斷電順序控制器，用戶可以減少用于控制目標微控制器通電/斷電順序的外部組件。
*附件：RAA270000KFT適用于 RH850 汽車微控制器的電源管理IC數據手冊.pdf
特性
- 為瑞薩電子的 RH850/C1x 和 RH850/E1x 供電，輸入范圍：6.0V 至 18.5V，以執行指定特性。
- 5.4V~：電源軌，5V/3.3V/1.25V，跟蹤器功能正常（未檢測到低電壓）3.9V~：未復位。
- 2 個開關穩壓器
- 用于負載點：5.7V/1000mA
- 用于 MCU 核心：1.25V/700mA
- 4 個線性穩壓器，用于 MCU：3.3V/10mA、5.0V/300mA、3.3V/160mA 和 5.0V/60mA
- 2 個線性追蹤器，能力為 150mA，為電池提供短路保護
- 自動電源定序
- 監視時鐘
- 模擬多路復用器
- 中斷請求
- 熱關斷
- 復位發生器
- 外露芯片焊盤，QFP 封裝，64 引腳 12mm x 12mm
應用
RAA270000KFT 框圖

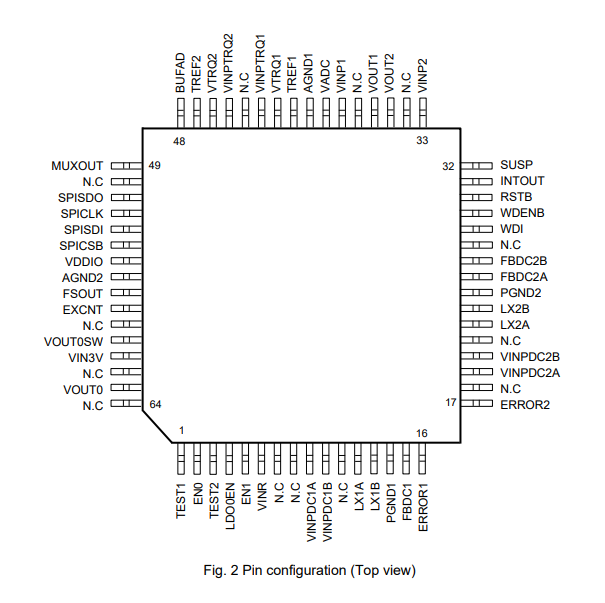

引腳配置
