背景

近年來，隨著國家對資源、能源有效利用率的要求越來越高，對環境保護和水處理的要求也越來越嚴格，因此有大量的固液分離問題需要解決。

真空過濾器是是由負壓形成真空過濾的固液分離機械。用過濾介質把容器分為上、下兩層，利用負壓，懸浮液加入上腔，在壓力作用下通過過濾介質進入下腔成為濾液，懸浮液中的固體顆粒吸附在過濾介質表面形成濾餅，濾液穿過過濾介質經中心軸內部排出，達到固液分離的目的。

目前市面上的過濾器多分為間歇操作和連續操作兩種。間歇操作的真空過濾機可過濾各種濃度的懸浮液，連續操作的真空過濾機適于過濾含固體顆粒較多的稠厚懸浮液。

真空過濾器可能面臨的問題

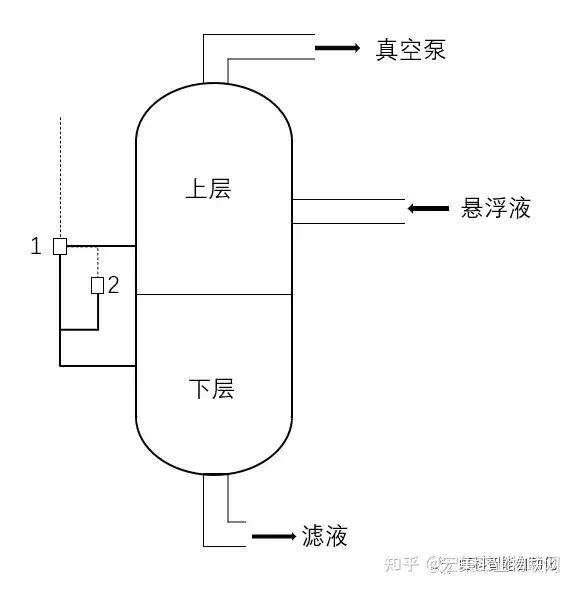

真空濾液收集罐分為上下兩層，通過1、2兩個呼吸閥來控制罐內真空度以達到濾液排放作用。過濾過程中過濾介質表面積存的濾渣層逐漸加厚，液體通過濾渣層的阻力隨之增高，過濾速度減小。當濾室充滿濾渣或過濾速度太小時，停止過濾，清除濾渣，使過濾介質再生，以完成一次過濾循環。液體通過濾渣層和過濾介質必須克服阻力，因此在過濾介質的兩側必須有壓力差，這是實現過濾的推動力。增大壓力差可以加速過濾，但受壓后變形的顆粒在大壓力差時易堵塞過濾介質孔隙，過濾反而減慢。

工業中，真空過濾器在使用一段時間后會發生堵塞，導致濾液無法正常排出。真空系統以抽吸和壓力模式交替運行的方式來清潔過濾器，這就需要在不改變控制過程程序的情況下，來改變時間間隔。若呼吸閥不能正常工作，將會使真空系統遭到破壞，造成過濾機故障或真空泵過載停機。

宏集時間繼電器解決方案

為了使真空泵系統穩定、高效工作，保證真空過濾系統的固液分離效率，可以采用宏集HJ-E1ZI10 12-240V AC/DC時間繼電器。通過時間繼電器來準確控制呼吸閥，使罐內真空度保持恒定，從而確保過濾機的有效工作。通過使用宏集HJ-E1ZI10 12-240V AC/DC時間繼電器，可以避免呼吸閥異常工作使真空系統遭到破壞，造成過濾機跑水或真空泵過載停機。

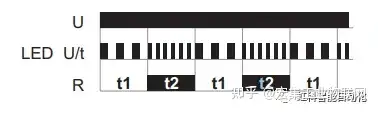

功能說明：非對稱閃爍器暫停優先（Asymmetric flasher pause first- lp）

當施加電源電壓U時，設定的時間間隔t1開始（綠色LED U/t慢閃）。時間間隔t1結束后，輸出繼電器R切換到導通位置（黃色LED亮起），設定的時間間隔t2開始（綠色LED U/t快閃）。時間間隔t2結束后，輸出繼電器切換到關斷位置（黃色LED不亮）。

輸出繼電器以t1:t2的比例觸發，直到電源電壓中斷。

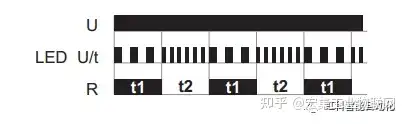

功能說明：非對稱閃爍器脈沖優先（Asymmetric flasher pause first- li）

當施加電源電壓U時，輸出繼電器R切換到導通位置（黃色LED亮起），設定的時間間隔t1開始(綠色LED U/t慢閃)。時間間隔t1結束后，輸出繼電器切換到關斷位置（黃色LED不亮），設定的時間間隔t2開始（綠色LED U/t快閃）。時間間隔t2結束后，輸出繼電器切換到導通位置(黃色LED亮起）。

輸出繼電器以t1:t2的比例觸發，直到電源電壓中斷。

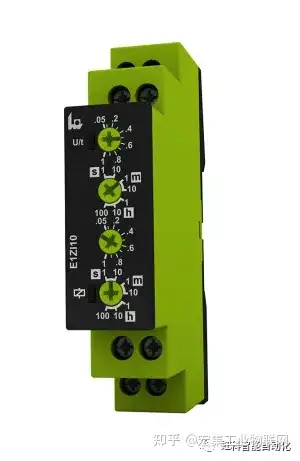

宏集HJ-E1ZI10

關鍵特性

1. 支持多達7個時間范圍，滿足1s到100h內時間調節設置；

2. 寬范圍的控制電壓為24-240V，而不是單電壓；

3. 兩個LED燈用于持續的狀態監測；

4. 自熄滅塑料材質，防護等級IP40；

5. 可根據EN60715標準安裝在DIN導軌TS 35上，簡單快捷

宏集攜手奧地利合作伙伴TELE為國內客戶推出多尺寸、多安裝方式、多功能、且可實現精確可靠控制的輕量高效繼電器系列產品。其中，時間繼電器支持超過29種的時間繼電器功能，如E/A/R/S/ER/Ec/Es/ET/Wu/EWu/nWu/Ws/EWs/Wa/nWa/nWu/ nWuWa/ WsWa/ Bi/ Bp/ Wt /Wtf/ Wto/ Ii/ Ip/ TW/ P/P(R)/LA等，支持多種時間范圍可調，并具有多種尺寸與安裝方式、電源電壓輸入廣、2個時間段可設置等特點，雖然尺寸很小，但卻為用戶提供了應用的無數可能，使系統和機器操作更加高效，從而節省生產成本，如在照明或風扇控制中啟動電機。
