LMH9126是高性能、單通道、差分輸入到單端輸出的發射RF增益塊放大器，支持2.6-GHz中心頻帶。該設備非常適合支持下一代5G AAS或小型蜂窩應用的要求，同時驅動功率放大器（PA）的輸入。RF放大器提供18dB的典型增益，具有35dBm輸出IP3的良好線性性能，同時在整個1-dB帶寬內保持小于4dB的噪聲系數。該設備內部匹配100Ω差分輸入阻抗，在輸入端提供與射頻采樣或零中頻模擬前端（AFE）的簡單接口。此外，該器件內部匹配50Ω單端輸出阻抗，便于與后置放大器、SAW濾波器或PA接口。

數據手冊：*附件：LMH9126 具有集成平衡-非平衡變壓器的、2.3-2.9GHz、差分至單端低功耗放大器技術手冊.pdf

該設備在單個3.3V電源上運行，僅消耗375 mW的有功功率，適用于高密度5G大規模MIMO應用。此外，該器件采用節省空間的2-mm×2-mm 12引腳QFN封裝。該設備的額定工作溫度高達105°C，可提供穩健的系統設計。有一個1.8V JEDEC兼容的掉電引腳可用于快速掉電和加電，適用于時分雙工（TDD）系統。

特征
1?單通道，差分輸入到單端輸出射頻增益塊放大器
?整個頻帶的典型增益為18 dB
?3.5 dB噪聲系數
?35 dBm OIP3
?18 dBm輸出P1dB
?3.3V單板功耗375 mW供應
?最高105°C TC工作溫度

引腳功能和配置

典型特性

功能方框圖

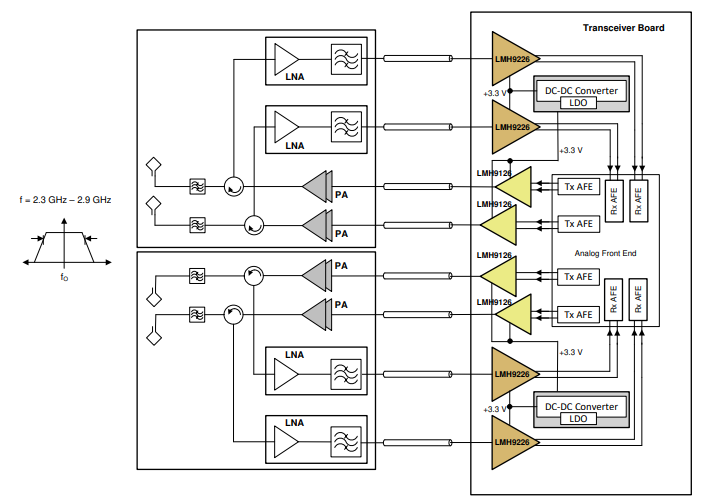

典型應用

應用
?GSPS DAC的差分DAC輸出驅動器
?差分到單端轉換
?巴倫替代品
?小型蜂窩或m-MIMO基站
?5G有源天線系統（AAS）
?無線蜂窩基站
