TPS3851-Q1 器件將精密電壓監控器與可編程看門狗定時器相結合。TPS3851-Q1 比較器在欠壓 （V 下） 的精度為 0.8% （–40°C 至 +125°C） ITN ） 閾值。TPS3851-Q1 還包括對欠壓閾值的精確滯后，使該器件非常適合與嚴格容差系統一起使用。監控器 RESET 延遲具有 15% 的精度、高精度延遲定時。

TPS3851-Q1 包括一個可編程看門狗定時器，適用于各種應用。專用看門狗輸出 （WDO） 可提高分辨率，以幫助確定故障情況的性質。看門狗超時可通過外部電容器或工廠編程的默認延遲設置進行編程。可以通過 logic pins 禁用看門狗，以避免在開發過程中出現意外的看門狗超時。
*附件：TPS3851-Q1 集成看門狗定時器的高精度電壓監控器數據表.pdf

TPS3851-Q1 采用小型 3.00 mm × 3.00 mm 8 引腳 VSON 封裝。TPS3851-Q1 具有可潤濕側面，便于光學檢查。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：V DD 系列 = 1.6 V 至 6.5 V
• 0.8% 電壓閾值精度
• 低電源電流：I DD 系列 = 10 μA（典型值）
• 用戶可編程看門狗超時
• 工廠編程的精密看門狗和復位定時器：
• 手動復位輸入 （MR)
• 開漏輸出
• 精密欠壓監控：
  • 支持 1.8 V 至 5.0 V 的共軌
  • 提供 4% 和 7% 欠壓閾值
  • 0.5% 磁滯
• 看門狗禁用功能
• 采用小型 3mm × 3mm、8 引腳 VSON 封裝

參數

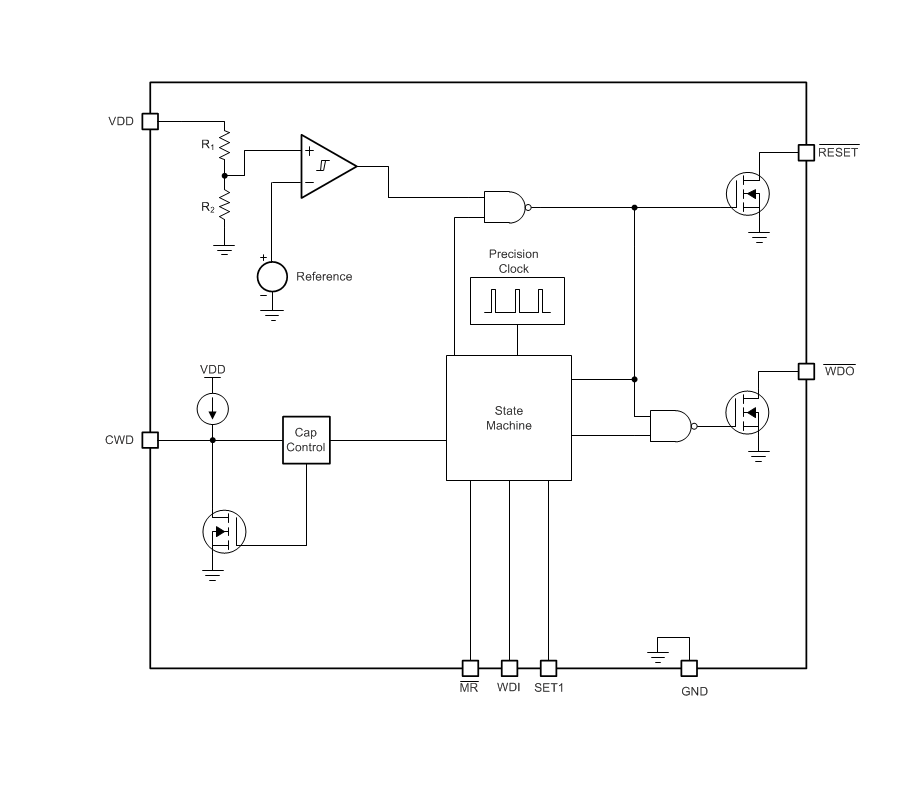

方框圖

1. 產品概述

• ?產品名稱?：TPS3851-Q1
• ?功能?：集成看門狗定時器的高精度電壓監控器
• ?封裝?：3mm x 3mm, 8-pin VSON
• ?應用領域?：汽車系統ECU、乘員檢測傳感器、ADAS域控制器、汽車DC/DC轉換器等

2. 主要特性

• ?AEC-Q100認證?：適用于汽車電子應用，溫度范圍-40°C至125°C
• ?高精度電壓監控?：0.8%電壓閾值準確度，支持1.8V至5.0V常見電壓軌
• ?看門狗定時器?：用戶可編程，支持通過外部電容或工廠預設值設置超時時間
• ?手動復位輸入?：MR引腳允許處理器或其他邏輯電路發起復位
• ?開漏輸出?：RESET和WDO引腳均為開漏輸出，便于接口電平匹配
• ?小封裝?：3mm x 3mm的8-pin VSON封裝，節省PCB空間

3. 功能描述

• ?電壓監控?：監控VDD引腳的電壓，當電壓低于設定的閾值（VITN）時觸發RESET輸出
• ?看門狗功能?：監控WDI引腳的輸入信號，如果在預設的超時時間內未收到有效信號，則觸發WDO輸出
• ?手動復位?：MR用于引腳系統被拉初始化低或時故障觸發恢復RESET
  輸出-?**， ?：?典型?值?1值0滯μ回A ，：低功耗內置
  滯-回 **功能輸出，提高電壓監控的穩定性，防止短暫電壓波動引起誤動作

4. 電氣特性

• ?供電電壓?：VDD范圍1.6V至6.5V
• ?供電電流電流?：RESET和WDO引腳輸出電流最大10mA
• ?輸入電流?：所有引腳輸入電流最大20mA
• ?工作溫度?：-40°C至125°C

5. 封裝與尺寸

• ?封裝類型?：8-pin VSON
• ?尺寸?：3mm x 3mm

6. 典型應用

• ?汽車電源管理?：監控電池電壓，確保系統穩定運行
• ?微控制器監控?：通過看門狗定時器監控微控制器的運行狀態，防止程序跑飛
• ?復位控制?：在系統異常時自動復位，保護系統數據安全

7. 布局與設計指南

• ?供電處理?：建議在VDD引腳附近放置0.1μF的旁路電容，減少電源噪聲干擾
• ?引腳布局?：將CWD引腳連接的外部電容盡可能靠近CWD引腳，減少寄生電容影響
• ?輸出處理?：RESET和WDO引腳為開漏輸出，需要外接上拉電阻至合適的電壓水平

8. 支持資源

• 提供詳細的數據手冊和應用指南
• TI官方網站提供最新的產品信息和文檔更新通知
• TI E2E?支持論壇提供技術支持和社區交流
