碲化鎘（CdTe）吸收層是太陽能電池的核心部件，其晶體結構直接影響載流子濃度與壽命，進而決定電池的開路電壓（Voc）和短路電流密度（Jsc）。因此，吸收層質量對電池效率至關重要。美能QE量子效率測試儀可用于精確測量薄膜性能，幫助優化界面工程和背接觸設計，從而提升電池的量子效率和整體性能。

真空蒸發法

Millennial Solar

(a)具有CdS/CdTe和SnO2/CdTe結的吸收層的量子效率（EQE）曲線對比；（b）電流-電壓（J-V）曲線對比

真空蒸發法通過高真空低溫（<200°C）沉積實現CdTe薄膜的精確控制，具有成本低、基底兼容性強等優勢。該方法已成功用于制備1.5 μm厚的CdSeTe/CdTe復合吸收層。通過硒化處理形成Se梯度分布，可顯著提升長波長光譜響應（Jsc達26mA/cm2），但Se摻雜會導致帶隙降低，需權衡其對Voc和填充因子（FF）的負面影響。

濺射法

Millennial Solar

射頻濺射原理圖

濺射法通過Ar+轟擊靶材實現低溫沉積（<400°C），其高致密度與厚度可控性使其成為超薄CdTe太陽能電池（吸收層<1 μm）制備的有效方法。

不同厚度的CdTe吸收層的電流-電壓（J-V）曲線

通過優化磁控濺射工藝及CdCl2退火處理，研究者成功制備出0.25–1.0 μm厚的CdTe層，效率最高達12%（優化后0.5 μm層效率11%）。SEM分析顯示，薄膜呈現無孔洞/裂紋的柱狀晶結構。然而，低溫沉積會導致晶粒尺寸偏?。〝凳翑蛋偌{米），需通過基底加熱和CdCl2高溫退火促進晶粒再結晶以提升性能。

近距離升華（CSS）法

Millennial Solar

近距離升華原理圖

近距離升華法（CSS）通過高溫升華-再沉積制備高結晶度CdTe薄膜，但超薄層（<1 μm）的厚度控制較難，易導致孔洞缺陷，限制效率（如0.5 μm層僅4.7%）。

不同濺射時間下，Cu分布剖面

通過工藝優化（如CuxByOz/Au背接觸層設計），750 nm厚層的效率可提升至13.2%。與濺射法相比，CSS法制備的薄膜晶粒較大，但表面多孔且富碲；而濺射法制備的薄膜更致密且富鎘。

氣相傳輸沉積（VTD）法

Millennial Solar

氣相傳輸沉積（VTD）法

氣相輸運沉積（VTD）法與CSS法原理相似，但VTD法利用載氣傳輸源材料。在沉積過程中，源材料被加熱升華成氣相，在載氣的攜帶下進入沉積室并沉積在基板上。VTD法適用于工業化生產，但設備要求高，技術壁壘較高。

VTD法制備電池的性能參數

在超薄CdTe太陽能電池制備方面，VTD法已有應用。例如，2008年研究人員利用該方法制備出吸收層厚度僅為0.8 μm的超薄CdTe吸收層，效率達8%。當CdTe厚度從3 μm減薄到1 μm時，量子效率下降幅度較小，同時透射率增加。然而，VTD技術屬于高溫沉積過程（溫度高于500°C），對設備要求極高。

金屬有機化學氣相沉積（MOCVD）法

Millennial Solar

目前，多數 CdTe 薄膜采用物理氣相沉積方法制備，難以保證薄膜的均勻性，容易出現針孔等缺陷。金屬有機化學氣相沉積（MOCVD）法則具有獨特優勢，它能夠在沉積過程中精確控制薄膜厚度，制備出高質量的薄膜，非常適合用于沉積超薄薄膜。

MOCVD法沉積不同CdTe厚度的(a) CdS/CdTe和(b) CdZnS/CdTe太陽能電池EQE曲線

研究人員通過 MOCVD 法對不同厚度吸收層的CdS/CdTe電池性能進行研究，發現對基板進行徹底清洗可以減少針孔的出現。而且，吸收層厚度的減小對串聯電阻（Rs）影響較小，在吸收層厚度僅為0.2μm時，仍能實現4%的效率。此外，通過采用 CdZnS 替代傳統的 CdS 窗口層，能夠提高電池的短波響應，進一步提升電池性能。

溶液法

Millennial Solar

溶液法通過低溫燒結CdTe納米晶實現超薄吸收層（500–600 nm）制備，具有低成本、易規?；熬鶆蛐缘葍瀯?/strong>，效率最高達12%（500nm層）。與其他方法相比，溶液法與濺射、CSS法同屬高效路徑，在建筑光伏半透明應用中展現獨特潛力。未來需通過納米晶合成與燒結工藝優化，平衡效率與工業化需求。

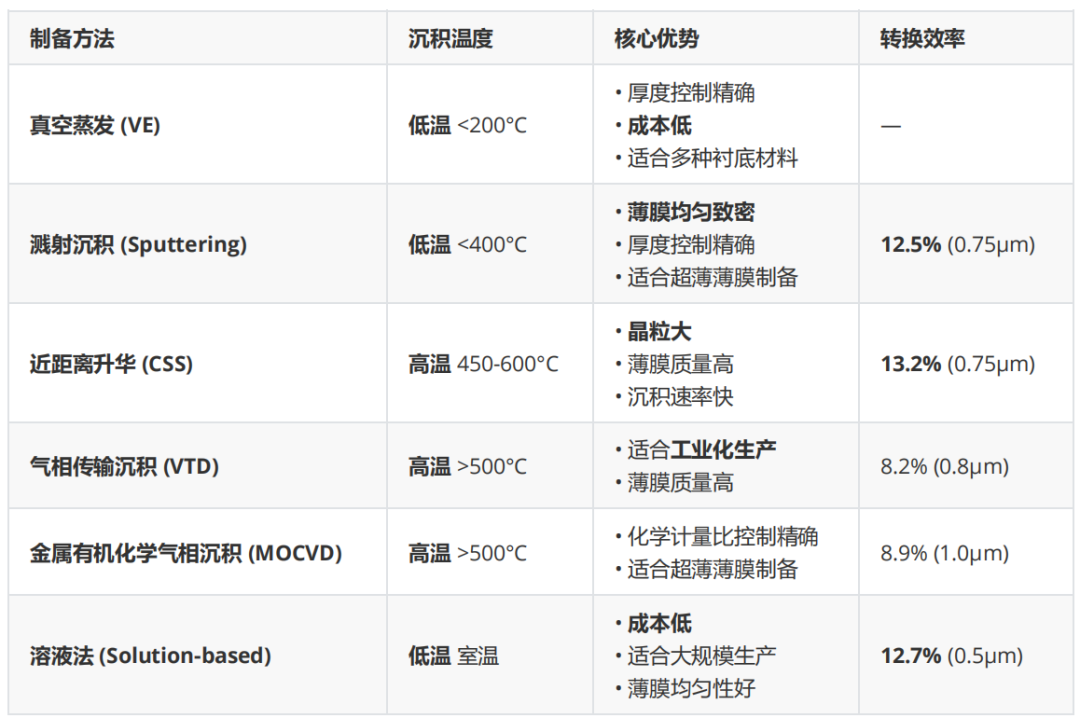

不同制備方法對比

Millennial Solar

目前，CdTe太陽能電池制備方法呈現多樣化研究態勢。真空蒸發、濺射等低溫沉積方法在精確控制薄膜厚度和成本方面具有優勢，而近距離升華、氣相輸運沉積等高溫沉積方法則在薄膜質量和效率提升上表現出色。溶液法作為新興的低成本制備方法，展現出巨大潛力，尤其是在建筑光伏半透明應用中。

美能QE量子效率測試儀

Millennial Solar

美能QE量子效率測試儀可以用來測量太陽能電池的光譜響應，并通過其量子效率來診斷太陽能電池存在的光譜響應偏低區域問題。它具有普遍的兼容性、廣闊的光譜測量范圍、測試的準確性和可追溯性等優勢。

兼容所有太陽能電池類型，滿足多種測試需求

光譜范圍可達300-2500nm，并提供特殊化定制

氙燈+鹵素燈雙光源結構，保證光源穩定性

美能QE量子效率測試儀在超薄CdTe薄膜太陽能電池研究中發揮重要作用，可幫助優化材料和工藝，提升電池性能。未來研究需進一步平衡效率、成本與工業化需求，推動超薄CdTe技術的實際應用。

原文參考：Research on ultra-thin cadmium telluride heterojunction thin film solar cells

*特別聲明：「美能光伏」公眾號所發布的原創及轉載文章，僅用于學術分享和傳遞光伏行業相關信息。未經授權，不得抄襲、篡改、引用、轉載等侵犯本公眾號相關權益的行為。內容僅供參考，若有侵權，請及時聯系我司進行刪除。
