LM809 和 LM810 微處理器監控電路可用于監控電源 微處理器和數字系統中的電源。它們在 上電、斷電和掉電條件。

LM809 和 LM810 的功能是監控 V抄送供應 voltage，并在此電壓降至工廠編程的電壓以下時觸發復位信號 reset 閾值。復位信號在 V 后保持 240 ms抄送上升到閾值以上。LM809 具有 /RESET 輸出，而 LM810 具有高電平有效 RESET 輸出。
*附件：lm809.pdf

提供 7 個標準復位電壓選項，適用于監控 5V、3.3V、 和 3 V 電源電壓。

LM809 和 LM810 的電源電流僅為 15μA，非常適合用于 便攜設備。

特性

• 電源電壓的精確監控
  • 可用閾值選項：
    2.63 V、2.93 V、3.08 V、4.38 V、4.63 V
• MAX809 和 MAX810 的出色升級
• 在溫度范圍內完全指定
• 140ms 最小上電復位脈沖寬度，240ms 典型值
  • /RESET 輸出 （LM809）
  • 高電平有效 RESET 輸出 （LM810）
• 確保 RESET 輸出對 V 有效 抄送 ≥ 1 V
• 低電源電流，15μA（典型值）
• 電源瞬態抗擾度

參數

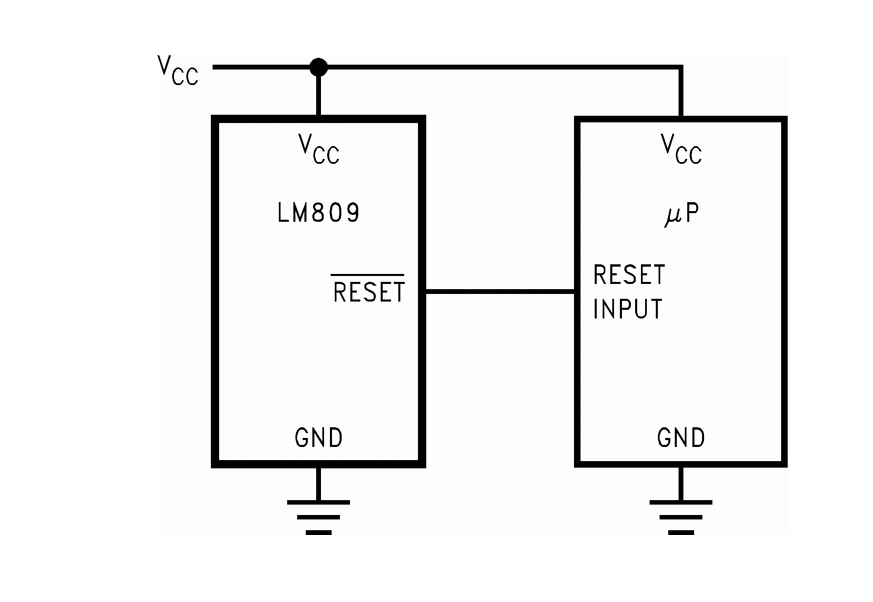

方框圖

1. 產品概述

• ?產品名稱?：LM809/LM810 3-Pin 微處理器復位電路
• ?功能?：用于監測微處理器和數字系統的電源供應，并在上電、斷電和掉電條件下提供復位信號。

2. 主要特性

• ?精確的電源電壓監測?：提供多種閾值選項，包括2.63V, 2.93V, 3.08V, 4.38V, 4.63V。
• ?低供電電流?：典型值為15μA，適合便攜式設備。
• ?復位輸出?：LM809為低電平有效，LM810為高電平有效。
• ?上電復位脈沖寬度?：最小140ms，典型值為240ms。
• ?確保復位輸出有效?：當V_CC ≥ 1V時，復位輸出有效。
• ?溫度范圍?：工作溫度范圍為-40°C至105°C。

3. 應用領域

• 工廠自動化
• 建筑自動化
• 可編程邏輯控制
• 可再生能源
• 微處理器系統
• 計算機
• 控制器
• 智能儀器
• 便攜式/電池供電設備
• 汽車電子

4. 引腳配置與功能

• ?RESET?：復位輸出引腳，LM809為低電平有效，LM810為高電平有效。
• ?GND?：接地引腳。
• ?V_CC?：供電電壓輸入引腳。

5. 電氣特性

• ? 復位閾值電壓（V_TH） ?：根據版本不同，范圍在2.45V至4.63V之間。
• ?復位激活超時時間?：在-40°C至85°C溫度范圍內為140ms至240ms，最大值為560ms。
• ? 供電電流（I_CC） ?：在V_CC < 5.5V且T_A = -40°C至85°C時，LM809/LM810的電流范圍為15μA至60μA。

6. 功能描述

• ?精確的復位閾值?：復位閾值設定在標稱供電電壓的5%至10%以下，確保在電壓下降時及時觸發復位信號。
• ?復位輸出有效性?：當V_CC低于1V時，通過外部上拉或下拉電阻確保復位輸出的有效性。
• ?電源瞬態免疫?：對短暫的負向V_CC瞬態或噪聲具有一定的免疫能力。

7. 封裝與尺寸

• ?封裝類型?：SOT-23
• ?尺寸?：2.92mm × 1.30mm（標稱）
