24位高精度，高信噪比，低失真Σ-Δ型ADC

LTD2532 是一顆面向高端稱重市場推出的24位分辨率、 高性能、低失真的兩通道Σ-Δ ADC 。針對目前高端稱重市場現有產品的痛點，LTD2532以更低的功耗，提供了更好的噪聲性能以及動態響應性能，解決了現有產品在高采樣率下有效位不夠的問題。

LTD2532 產品特點

LTD2532內部集成了多路復用器、低噪聲可編程增益放大器、Δ-Σ調制器，以及可編程數字濾波器。器件采用 SPI 通信協議進行交互。

器件內部集成的可編程增益放大器具有高輸入阻抗和低噪聲的特點， 對于小信號的精密測量有顯著優勢，同時其自穩零技術有效地將失調電壓、失調電壓漂移以及 1/f 噪聲降到最小。

在默認配置下，LTD2532的 FIR 數字濾波器組合可以實現 250SPS 到 4000 SPS 的數據轉換速率，對應于最高1652Hz 的-3dB信號帶寬。利用Sinc濾波器模式可以實現更快的采樣速率，采樣速率為8kSPS到128kSPS。

器件具備同步功能，允許外部信號觸發 ADC 的數據轉換動作，因此可以用同一觸發信號同步控制多個器件進行同步轉換。器件的關斷引腳可以使器件功耗最小化運行并復位寄存器設置。SPI 兼容性允許并行器件共享公共串行總線。

LTD2532還支持增益誤差和失調電壓的系統校準功能。器件優化了失真性能， 典型積分非線性性能可達± 0.0001%FS。

LTD2532的最小應用系統如圖所示。LTD2532支持單電源供電以及正負電源供電。為了實現更高的噪聲性能，基準輸入可以通過外部基準源來提供。

LTD2532應用示意圖

LTD2532的最小應用系統如圖所示。LTD2532支持單電源供電以及正負電源供電。為了實現更高的噪聲性能，基準輸入可以通過外部基準源來提供。

LTD2532典型表征

LTD2532器件優化了針對工業現場的可靠性，器件的 HBM ESD 可達 4000V 以上；MM ESD 可達 300V 以上。

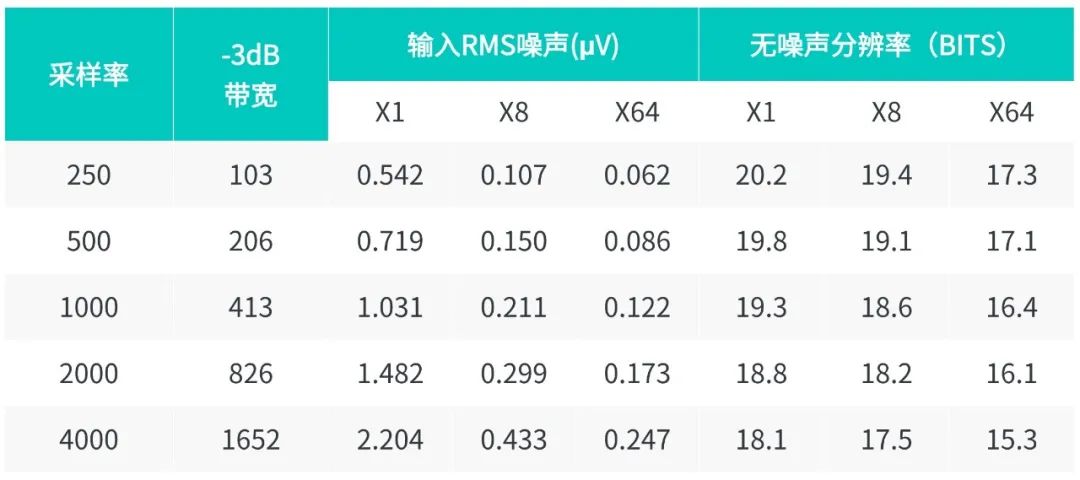

下表給出了LTD2532在集中典型模式下的輸入RMS噪聲以及無噪聲分辨率測試結果。

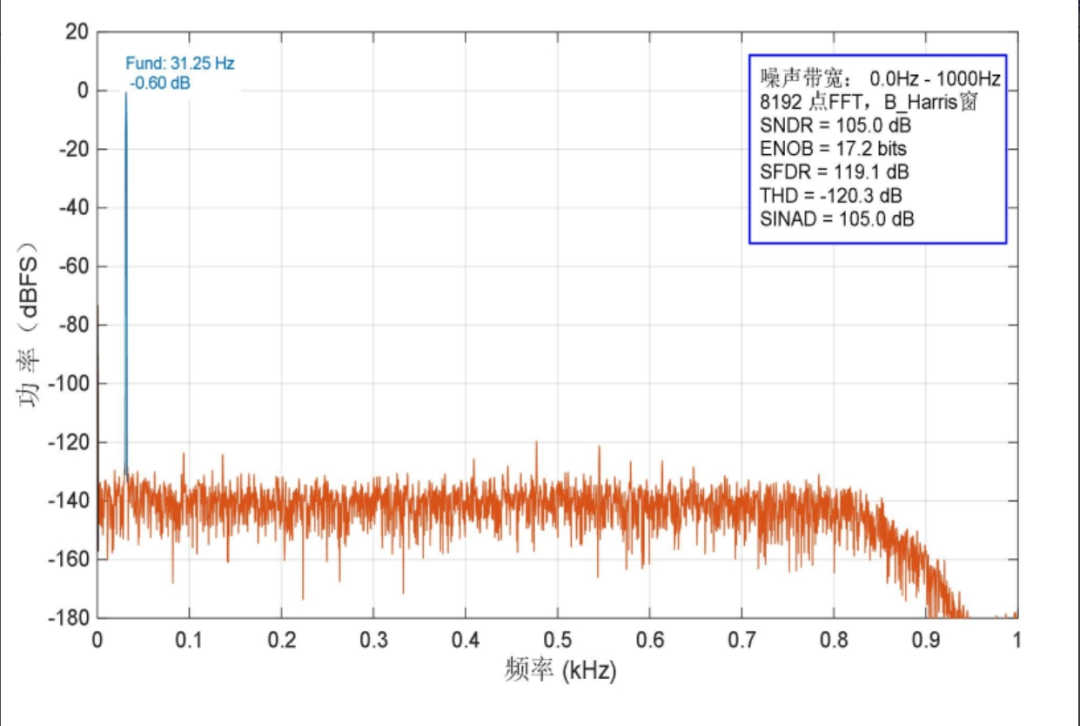

下圖給出了在幾種典型條件下LTD2532的噪聲直方圖統計結果以及噪聲頻譜。

250SPS PGA=1 250SPS PGA=64

噪聲結果

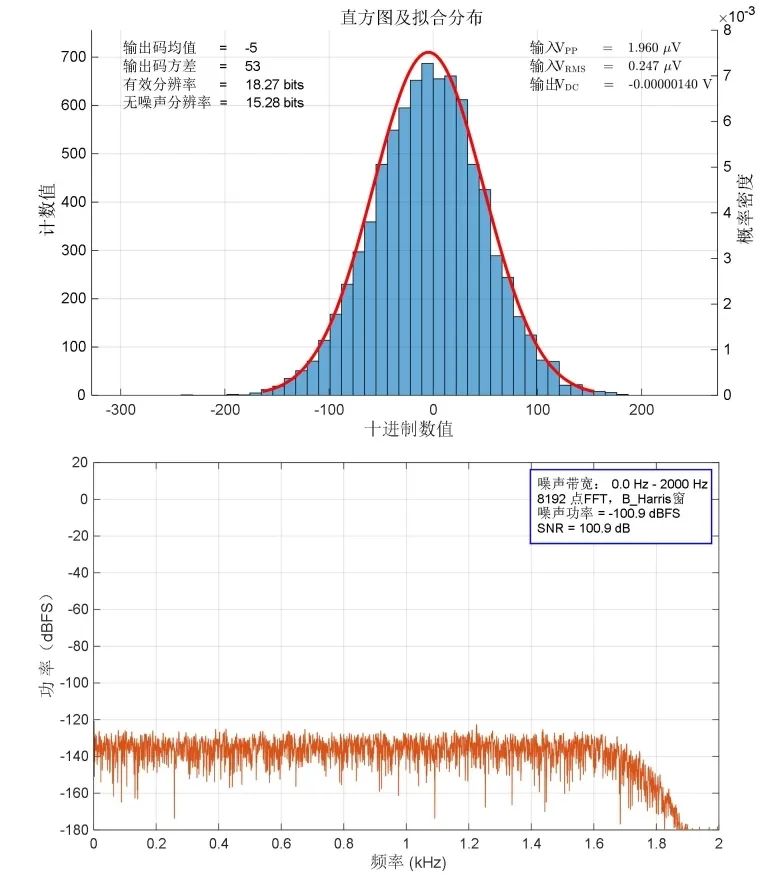

4000SPS PGA=1 4000SPS PGA=64

噪聲結果

下圖給出了幾種典型條件下LTD2532的失真特性。

250SPS PGA=8 2000SPS PGA=8

失真性能

使用LTD2532代碼示例

在LTD2532的使用過程中，通過使用OFFSET設置可以有效解決IDLE TONE問題。在使用OFFSET后，通過自動校正模式可以消除OFFSET的影響。下面給出了一個更好的使用LTD2532的代碼示例。代碼給出了初始化LTD2532以及配置offset寄存器以及失調自動校正寄存器的過程；在校正完成后，開始正常讀取數據。如有必要，還可以根據控制外部輸入信號來進行增益校正。

LTD2532 典型應用

高精度儀器

快速稱重

LTD2532訂購信息
