概述
ADN2806可提供下列接收器功能：時鐘和數據恢復以及數據重定時，適用于622 Mbps NRZ數據。它可自動鎖定至622 Mbps數據速率，而無需外部參考時鐘或編程。無輸入數據時，輸出時鐘漂移不大于±5%。該器件滿足所有的SONET抖動要求，包括抖動傳遞、抖動產生和抖動容差。所有規格均相對于?40°C至+85°C環境溫度而言，除非另有說明。
數據表：*附件：ADN2806 622Mbps時鐘和數據恢復IC技術手冊.pdf

該器件配合PIN二極管、TIA前置放大器和限幅放大器，可以實現高度集成的低成本、低功耗光纖接收器。

ADN2806采用緊湊型5 mm × 5 mm、32引腳LFCSP封裝。

應用

• BPON ONT
• SONET OC-12
• WDM應答器
• 再生器/中繼器
• 測試設備
• 寬帶交叉連接和路由器

特性

• 超過SONET抖動傳遞/產生/容差要求
• 取得專利的時鐘恢復架構
• 無需參考時鐘
• 失鎖指示器
• 通過I^2^C^?^ 接口訪問可選特性
• 單電源供電：3.3 V
• 低功耗：359 mW（典型值）
• 5 mm × 5 mm、32引腳LFCSP無鉛封裝

框圖

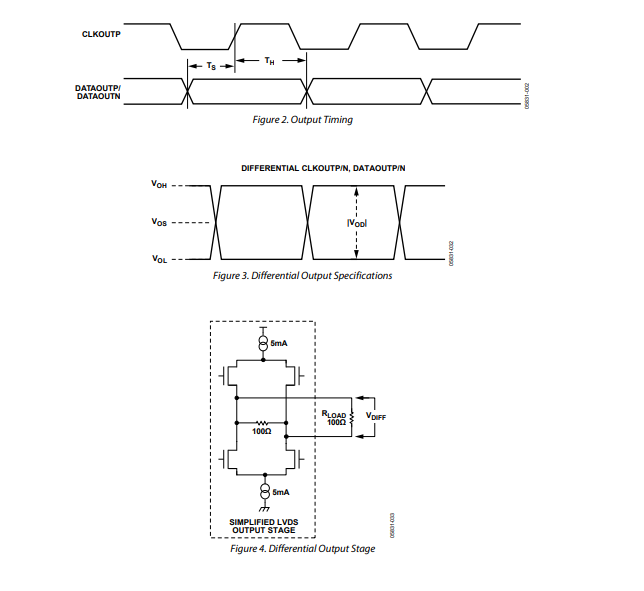

時序圖

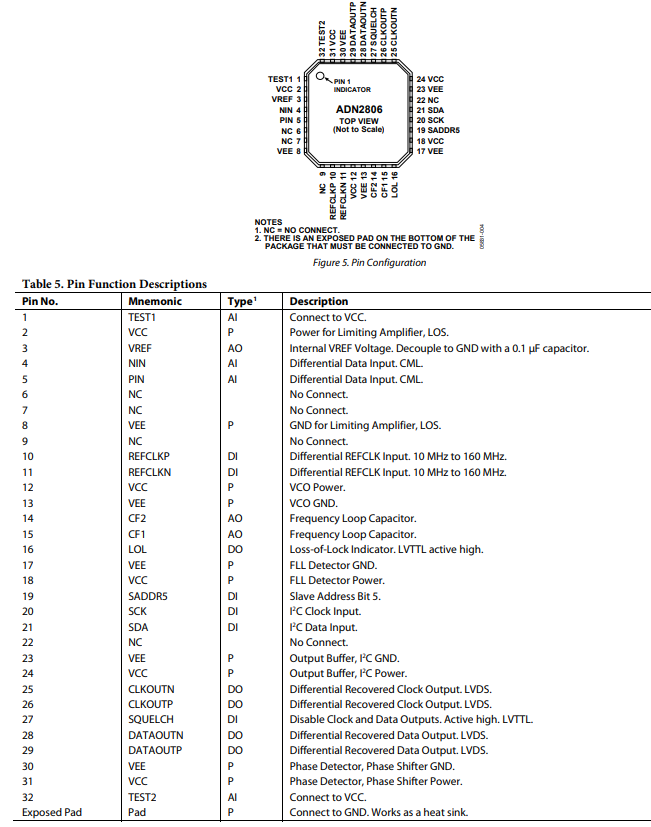

引腳配置描述

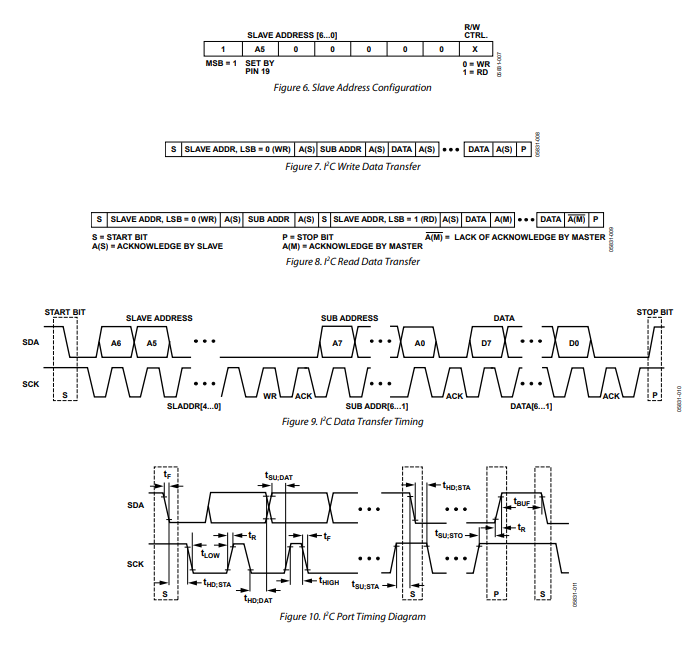

I2C接口時序和內部寄存器描述

抖動規格

ADN2806時鐘數據恢復（CDR）器件旨在實現最佳誤碼率（BER）性能，并超越Telcordia Technologies公司GR - 253 - CORE文件（2000年9月第3版）中針對SONET/SDH設備提出的抖動傳輸、產生和容限規格。

抖動是指數字信號邊沿相對于其長期平均位置的動態偏移，以單位間隔（UI）為測量單位，其中1 UI等于1比特周期。輸入數據上的抖動會在恢復時鐘的采樣沿上導致動態相位誤差。恢復時鐘上的抖動會在重新定時的數據上產生抖動。

以下部分簡要概述了抖動產生、傳輸和容限的規格，這些規格與Telcordia文件（GR - 253 - CORE，2000年9月第3版）中針對設備級光接口以及ADN2806在這些規格方面的性能所規定的內容一致。

抖動產生

抖動產生規格限制了在無抖動輸入信號情況下，器件所能產生的抖動量。對于SONET設備，產生的抖動必須小于0.01 UI均方根值且小于0.1 UI峰峰值。

抖動傳輸

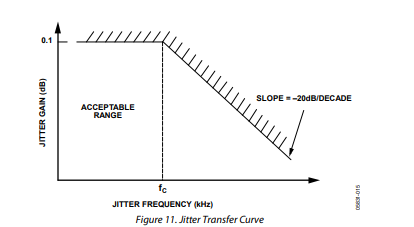

抖動傳輸函數是輸出信號上的抖動與施加在輸入信號上的抖動之比，它是頻率的函數。該參數衡量了能夠傳輸到輸出信號上的輸入信號抖動量（見圖11）。此抖動量是有限制的。

抖動容限

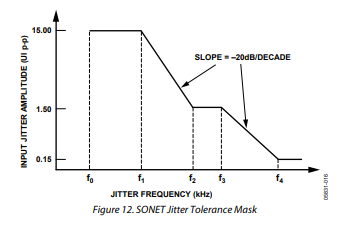

抖動容限定義為施加在輸入信號上的正弦抖動的峰峰值幅度，該幅度會導致1 dB的功率損失。這是一項應力測試，旨在確保在工作條件下不會產生額外的損耗（見圖12）。
