射頻（RF）、復合視頻（RCA）、S-Video和視頻色差是幾種傳統的視頻接口。盡管這些接口在一些舊設備或特定應用場景中仍然被使用，但隨著數字技術的發展，它們的使用頻率已經顯著下降。

現代顯示設備越來越多地采用數字接口，如HDMI和DisplayPort。這些數字接口提供了更高的分辨率、更好的圖像質量和更多的功能，逐漸取代了傳統的視頻接口。

本文將以幾種常見的傳統視頻接口為例，通過分析這些接口的PCB設計，探討如何優化其可制造性，以滿足現代生產的需求。

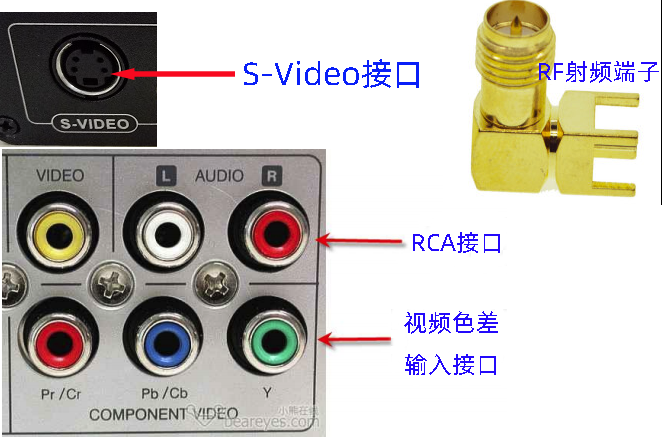

傳統視頻接口的種類

1、RF接口

RF是Radio Frequency的縮寫，它是一種高頻交流變化電磁波的簡稱。RF技術在無線通信領域中被廣泛使用，有線電視系統就是采用射頻傳輸方式。

2、RCA接口

復合音視頻接口，音頻、視頻分離的傳輸接口，由三個獨立的RCA插頭組成，其中的V接口連接混合視頻信號，為黃色插口；L接口連接左聲道聲音信號，為白色插口；R接口連接右聲道聲音信號，為紅色插口。它傳輸?shù)囊粢曨l信號沒有經過RF射頻信號調制、放大、檢波、解調等過程，信號保真度相對較好。

3、S-Video接口

S接口的全稱是Separate?Video，也稱為SUPER?VIDEO。S-Video連接規格是由日本人開發的一種規格，S指的是“SEPARATE(分離)”，它將亮度和色度分離輸出，避免了混合視訊訊號輸出時亮度和色度的相互干擾。

4、色差接口

色差接口是在S接口的基礎上，把色度（C）信號里的藍色差、紅色差分開發送，其分辨率可達到600線以上。它通常采用YPbPr（逐行掃描色差輸出）和YCbCr（隔行掃描色差輸出）兩種標識。

傳統視頻接口的PCB設計

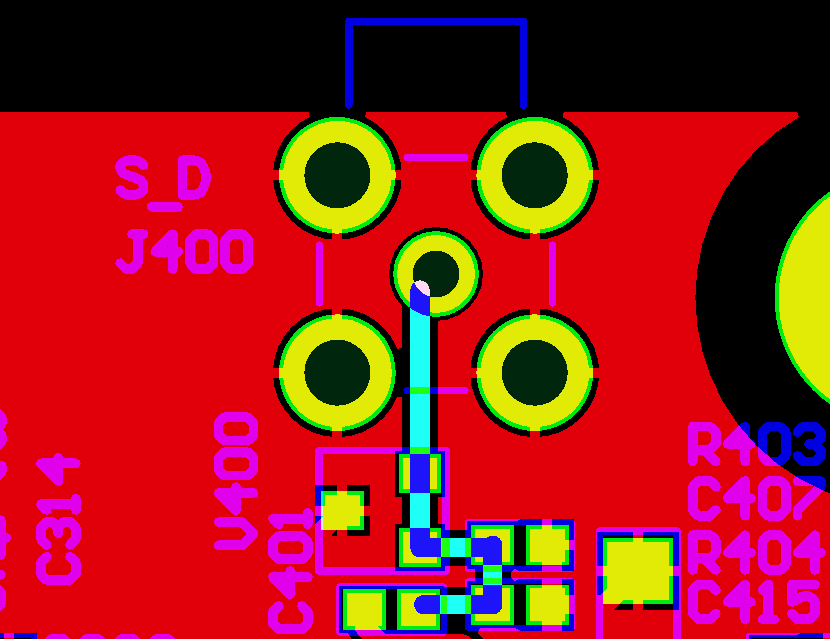

一、RF射頻

以下是RF射頻端子的PCB設計布局與布線的基本要求，具體情況需根據具體電路特性和要求進行調整和優化。

1、布局要求

最小化RF路徑長度：盡量縮短RF信號路徑，并遠離高功率和低功率電路。

金屬屏蔽罩：如果使用金屬屏蔽罩，器件與屏蔽罩之間至少保持1mm的距離，并確保屏蔽罩接地。

按信號流向布局：按照原理圖中的信號流向，盡量將器件按“一”字型排列。

避免電感并行放置：不要將去耦電感平行靠在一起，以防止形成空芯變壓器并產生干擾信號。

隔離高功率和低功率放大器：將高功率RF放大器（HPA）和低噪音放大器（LNA）隔離開來，避免高功率發射電路對接收電路的干擾。

電源去耦：電源濾波電容和電感應盡量靠近電源管腳放置，以充分去耦，防止高功率噪聲輻射到整個電路板。

2、布線要求

包地處理：對RF信號進行包地處理，使其與關鍵線路和元器件隔離，包地線或灌銅與RF信號間距至少大于20Mil。

直線布線：盡量使RF信號布線成“一”字型，減少?gòu)澢徒徊妗?/p>

輸入輸出分離：輸入信號與輸出信號應分開布線，避免交叉。不要讓RF信號線從濾波器的輸入端繞到輸出端，以免損害濾波器的帶通特性。

單獨地過孔：每個器件的GND網絡焊盤需要有單獨的地過孔。

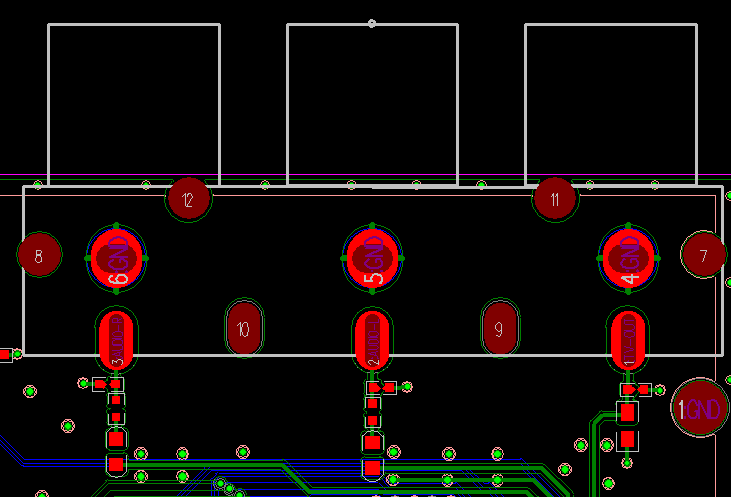

二、RCA

RCA端子（俗稱蓮花頭）是一種廣泛應用的連接器，用于音頻和視頻信號傳輸。通過以下優化的布局和布線步驟，可以確保RCA端子在PCB上的有效應用，提高信號傳輸?shù)馁|(zhì)量和可靠性。

1、布局步驟

確定RCA端子規格和尺寸：在開始布局之前，首先確認所使用的RCA端子的具體規格和尺寸，包括引腳間距、整體尺寸等。

選擇合適的位置：在PCB上選擇一個合適的位置來放置RCA端子。考慮到信號完整性、機械強度和裝配便利性，通常選擇靠近邊緣或易于訪問的位置。

保持適當距離：確保RCA端子與其它元件和布線之間保持適當?shù)拈g距，以避免電磁干擾。建議至少保持10mil的距離。

對齊焊盤：確保RCA端子的連接器引腳與PCB上的焊盤對齊，以便于焊接和安裝。

檢查布局：在完成布局后，仔細檢查RCA端子與其它元件和布線之間的距離，確保沒有干擾問題。

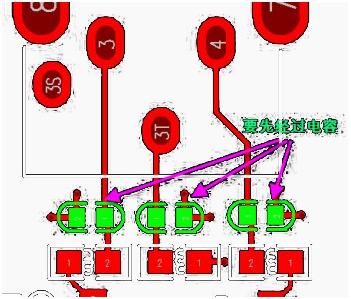

2、布線步驟

遠離信號線和電源線：在布線時，確保RCA端子的信號線和電源線遠離其他敏感信號線，以減少干擾。建議將信號線和電源線分開布線，并使用地平面進行隔離。

加粗走線寬度：為了提高信號傳輸質量和降低電阻，將RCA端子的信號線寬度加粗至10mil。

立體包地處理：對每根信號線進行立體包地處理，即在信號線周圍添加地線，以進一步減少電磁干擾和串?dāng)_。

檢查布線：在布線完成后，仔細檢查布線是否正確，確保RCA端子與其它元件和布線之間保持適當?shù)木嚯x，并且沒有交叉或過近的情況。

多功能應用：RCA端子既可用于音頻信號，也可用于普通視頻信號。根據具體應用需求，確保相應的信號線和電源線布置合理。

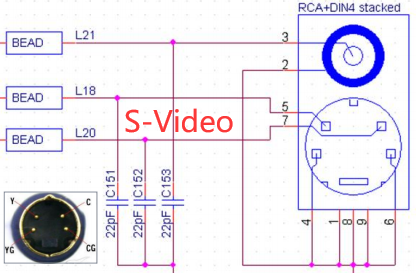

三、S-Video

S-Video（Y/C）接口是一種可以分別傳送亮度信息和色度信號的接口。為了在PCB設計中有效實現S-Video接口，需要遵循以下優化后的布局和布線步驟。

1、布局步驟

管腳定義：確定S-Video連接器的管腳定義：C（色度信號）、Y（亮度信號）、YG（接地引腳）、CG（接地引腳）。

確定規格和尺寸：在開始布局之前，確認所使用的S-Video連接器的具體規格和尺寸，包括引腳間距、整體尺寸等。

選擇合適的位置：在PCB上選擇一個合適的位置來放置S-Video連接器。考慮到信號完整性、機械強度和裝配便利性，通常選擇靠近邊緣或易于訪問的位置。

保持適當距離：確保S-Video連接器與其它元件和布線之間保持適當?shù)拈g距，以避免電磁干擾。建議至少保持10mil的距離。

對齊焊盤：確保S-Video連接器的引腳與PCB上的焊盤對齊，以便于焊接和安裝。

檢查布局：在完成布局后，仔細檢查S-Video連接器與其它元件和布線之間的距離，確保沒有干擾問題。

2、布線步驟

遠離信號線和電源線：在布線時，確保S-Video連接器的信號線和電源線遠離其他敏感信號線，以減少干擾。建議將信號線和電源線分開布線，并使用地平面進行隔離。

加粗走線寬度：為了提高信號傳輸質量和降低電阻，將S-Video連接器的信號線寬度加粗至10mil。

立體包地處理：對每根信號線進行立體包地處理，即在信號線周圍添加地線，以進一步減少電磁干擾和串?dāng)_。

檢查布線：在布線完成后，仔細檢查布線是否正確，確保S-Video連接器與其它元件和布線之間保持適當?shù)木嚯x，并且沒有交叉或過近的情況。

SPDIF接口：SPDIF為數字音頻接口，如果在同一PCB上同時使用S-Video和SPDIF接口，應確保它們之間的布線獨立且互不干擾。

四、視頻色差

在PCB設計中實現視頻色差輸入時，需要遵循以下優化后的布局和布線步驟。

1、布局優化

管腳定義：明確視頻色差輸入連接器的管腳定義：Y（亮度信號）、Pr/Cr（紅色差信號）、Pb/Cb（藍色差信號）。

確定規格和尺寸：確認所使用的視頻色差輸入連接器的具體規格和尺寸，包括引腳間距、整體尺寸等。確保這些信息與PCB設計軟件中的庫文件一致。

選擇合適的位置：在PCB上選擇一個合適的位置來放置視頻色差輸入連接器。通常建議選擇靠近邊緣或易于訪問的位置，以便于裝配和維護。

保持適當距離：確保視頻色差輸入連接器與其他元件和布線之間保持適當?shù)拈g距，以避免電磁干擾。建議至少保持10mil的距離。

對齊焊盤：確保視頻色差輸入連接器的引腳與PCB上的焊盤對齊，以便于焊接和安裝。

檢查布局：在完成布局后，仔細檢查視頻色差輸入連接器與其他元件和布線之間的距離，確保沒有干擾問題，并且布局合理。

2、布線優化

遠離信號線和電源線：在布線時，確保視頻色差輸入連接器的信號線和電源線遠離其他敏感信號線，以減少干擾。建議將信號線和電源線分開布線，并使用地平面進行隔離。

加粗走線寬度：為了提高信號傳輸質量和降低電阻，將視頻色差輸入連接器的信號線寬度加粗至10mil。

立體包地處理：對每根信號線進行立體包地處理，即在信號線周圍添加地線，以進一步減少電磁干擾和串?dāng)_。

檢查布線：在布線完成后，仔細檢查布線是否正確，確保視頻色差輸入連接器與其他元件和布線之間保持適當?shù)木嚯x，并且沒有交叉或過近的情況。

傳統視頻接口的PCB可制造性問題

1、走線精準度

這類PCB要求極高的走線精度，因?yàn)榧词故俏⑿〉恼`差也可能導致信號失真或損壞。因此，制造這些PCB需要高精度的制造技術和設備來確保走線的精確度。

2、阻抗控制

RF和RCA信號對阻抗控制有嚴格的要求，以保證信號傳輸?shù)姆€(wěn)定性和完整性。這不僅需要在布線和焊盤設計上做到精確，還需要在制造過程中進行嚴格的阻抗控制。

3、屏蔽

RF和RCA信號對外部干擾非常敏感，因此需要有效的屏蔽措施來減少外部干擾的影響。這要求在PCB設計階段就考慮屏蔽層的位置和結構，并在制造過程中正確實現屏蔽效果。

4、測試

測試是制造這類PCB的關鍵環節之一。由于這些信號對誤差極其敏感，因此需要使用高精度的測試設備和嚴格的測試程序來確保產品質量。通過全面的測試，可以及時發現并解決潛在的問題。

5、制造工藝

這類PCB通常需要采用特殊的制造工藝，如高密度互連（HDI）技術，以確保走線的精準度和高密度。此外，還需要使用特殊材料，如薄膜電容和低損耗材料，以進一步提高信號傳輸?shù)姆€(wěn)定性和完整性。

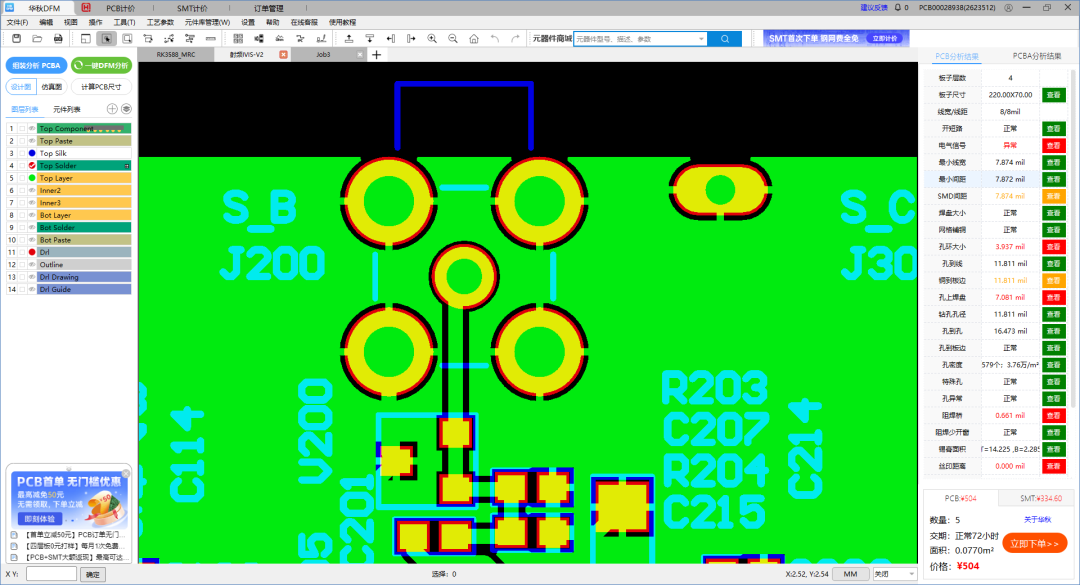

這里推薦一款可制造性檢查的工藝軟件：華秋DFM，對于RF、RCA、S-Video和視頻色差接口的PCB可制造性，可以檢查其最小的線寬、線距、焊盤大小、阻焊橋以及是否漏引腳孔等。還能提前預防RF、RCA、S-Video和視頻色差接口的PCB是否存在可制造性問題。歡迎下載體驗！
