概述
MAX9389是具有兩路輸出緩沖器的全差分、高速、低抖動的8至1 ECL/PECL多路復用器，該器件設計應用于時鐘和數據分配，具有極低的傳輸延遲(典型值310ps)和輸出至輸出扭曲(典型值30ps)。
數據表：*附件：MAX9389差分ECL PECL多路復用器，帶有雙輸出緩沖器技術手冊.pdf

3個單端選擇輸入SEL0、SEL1、SEL2控制復用功能。多路復用器選擇輸入兼容于ECL/PECL邏輯，其內部參考至片上輸出電壓(V BB1 , V BB2 )，標稱為VCC - 1.425V。選擇輸入端可接受幅度在VCC和VEE之間的輸入信號，輸入端內部下拉到V EE ，確保輸入端開路時處于缺省的低電平狀態。

差分輸入D_和/D_可以配置成接受單端信號輸入，只需將未用的互補輸入端連接到作為參考電壓的片上電源輸出端(V BB1 , V BB2 )即可。所有差分輸入端都有偏置和箝位電路，當輸入端開路或連接到VEE時，強制電路輸出低電平(缺省值)。

MAX9389工作于2.375V至5.5V的寬電源電壓范圍，提供32引腳TQFP和薄型QFN兩種封裝，工作于-40°C至+85°C的擴展溫度范圍。

應用

• 局端背板時鐘分配
• DSLAM/DLC
• 高速電信與數據通信應用

特性

• 310ps傳輸延遲
• 保證2.7GHz工作頻率
• 0.3psRMS隨機抖動
• <30ps輸出至輸出扭曲
• -2.375V至-5.5V電源電壓用于差分LVECL/ECL
• +2.375V至+5.5V電源電壓用于差分LVPECL/PECL
• 輸入開路時，輸出低電平
• 2路輸出緩沖器

• 2kV ESD保護(人體模型)

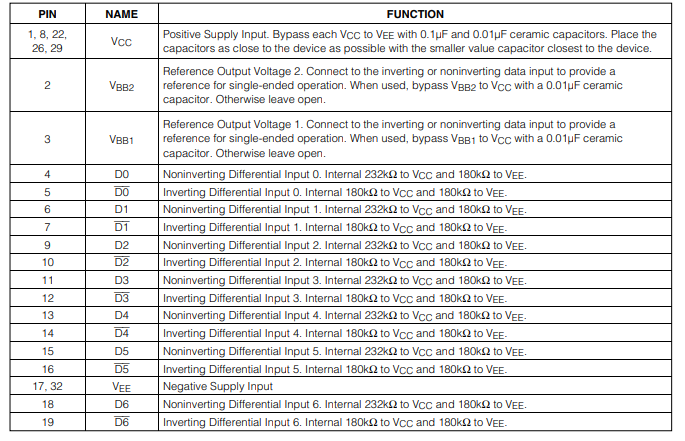

引腳配置描述

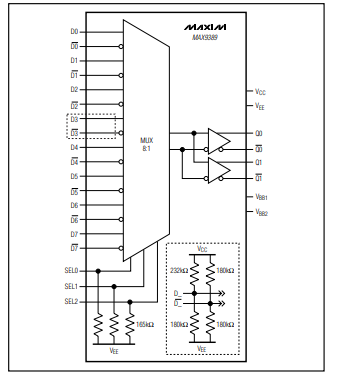

框圖

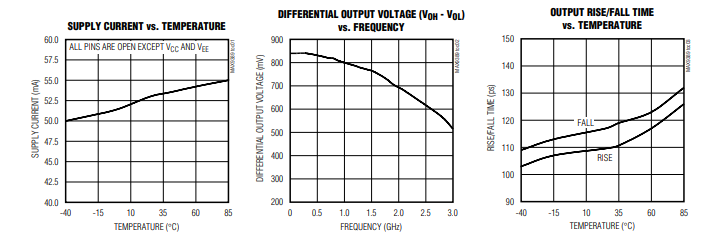

典型操作特性

應用信息

輸出端接

用一個 50Ω 至 VCC、-2V 或等效戴維南端接的電阻對每個輸出進行端接。使每個 Q 和 Q? 輸出的端接相同，以將信號失真降至最低。當采用單端輸出時，同時端接 Q 和 Q? 。

確保輸出電流不超過“絕對最大額定值”表中規定的電流限制。在所有工作條件下，器件的總熱限制均不應被超過。

電源旁路

使用高頻表面貼裝陶瓷 0.1μF 和 0.01μF 電容將每個 VCC 旁路至 VEE。對于 PECL，用 0.1μF 電容將每個 VCC 旁路至 VEE。將電容盡可能靠近器件引腳放置。0.01μF 電容應最靠近器件引腳。

連接旁路電容至地時使用多個過孔。使用 VBB1 或 VBB2 參考輸出時，用 0.01μF 陶瓷電容將其旁路至 VCC。如果不使用 VBB1 或 VBB2 參考輸出，可將其懸空。
