DS1100 5抽頭、經濟型定時單元(延遲線)技術手冊
概述
DS1100系列延遲線含有5個等間隔抽頭，可以提供4ns至500ns的延遲。這些器件采用表貼封裝，有效節省PCB面積。采用100%的硅延遲線和工業標準的μMAX?或SO封裝，與混合技術相比，降低了成本、并大大提高了可靠性。DS1100 5抽頭硅延遲線在經過型號尾標指定的固定延遲后可以在輸出端重現輸入邏輯狀態。DS1100設計成以相同精度重現上升沿與下降沿。每個抽頭都能夠驅動10個74LS負載。
數據表：*附件：DS1100 5抽頭、經濟型定時單元(延遲線)技術手冊.pdf
特性
- 全硅定時電路
- 5個等間隔抽頭
- 5V供電
- 穩定與精確的延遲
- 相同的上升沿與下降沿精度
- DS1000的升級替代產品
- 低功耗CMOS
- TTL/CMOS兼容
- 蒸發、IR和波峰焊
- 用戶可定制延遲
- 快速轉換原型
- 提供商業級與工業級溫度范圍的延遲線
引腳配置描述

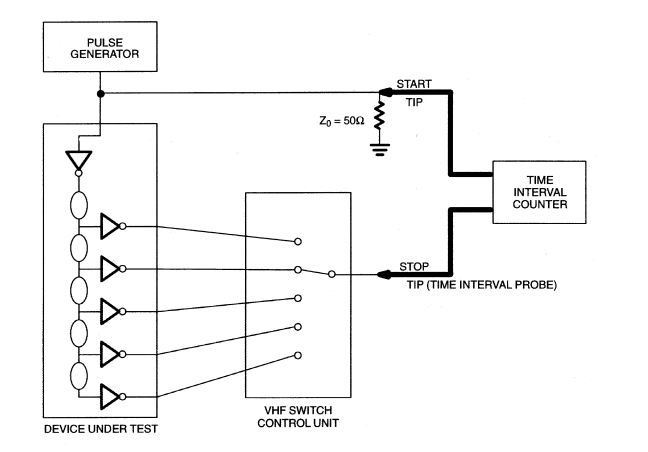

測試電路

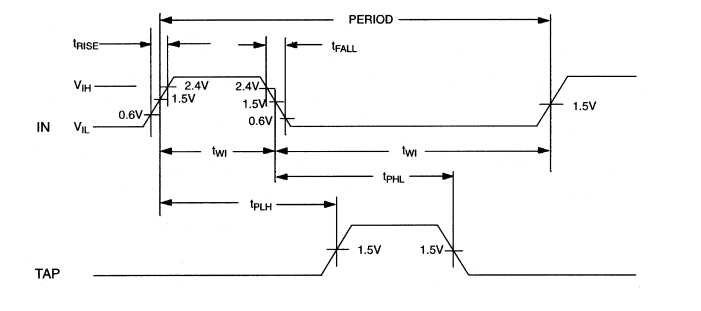

時序圖:硅延遲線

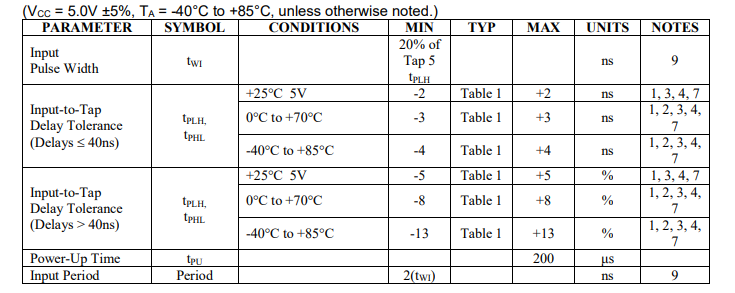

交流電氣特性

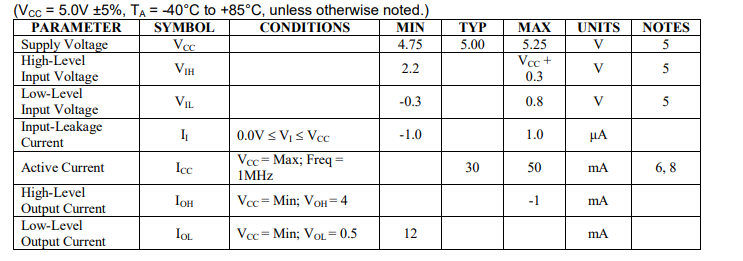

DC電氣特性
