概述

ADN2819可提供下列接收器功能：量化、信號電平檢測、時鐘和數據恢復，適用于OC-3、OC-12、千兆以太網、OC-48和所有FEC速率。該器件滿足所有的SONET抖動要求，包括抖動傳遞、抖動產生和抖動容差。所有規格均相對于-40oC 至+85°C環境溫度而言，除非另有說明。
數據表：*附件：ADN2819多速率限幅放大器與時鐘和數據恢復IC技術手冊.pdf

專有延遲和鎖相環設計可提供前所未有的抖動性能，適用于穩定可靠的高速網絡設計。

該器件主要用于WDM系統，可以結合外部參考時鐘或片內晶體振蕩器使用。ADN2819同時支持本有速率和15/14速率數字包裝器，無需更改參考時鐘。該器件配合PIN二極管和TIA前置放大器，可以實現高度集成的低成本、低功耗光纖接收器。當輸入信號電平降至用戶可調閾值以下時，接收器前端信號檢測電路會予以提示。

特性

• 多速率(155/166 Mbps, 622/666 Mbps, 1.25/1.34 Gbps, 2.49/2.67 Gbps)
• 集成限幅放大器，限幅可調
• 量化器靈敏度：6 mV
• 可調限幅電平：±100 mV
• 超過所有的SONET/SDH抖動傳遞、產生和容差要求
• 內部多路復用器可旁路CDR
• 低功耗：540 mW
• 單電源：3.0 V至3.6 V
• 單一參考時鐘頻率適用于所有速率
• 失鎖指示器
• 小尺寸：48引腳LFCSP封裝（整體尺寸7 mm x 7 mm）

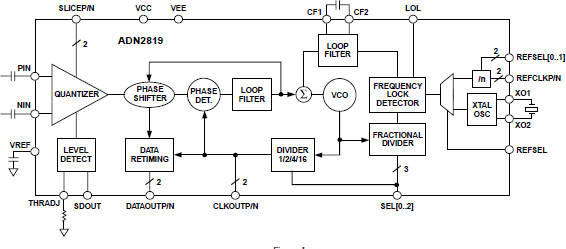

框圖

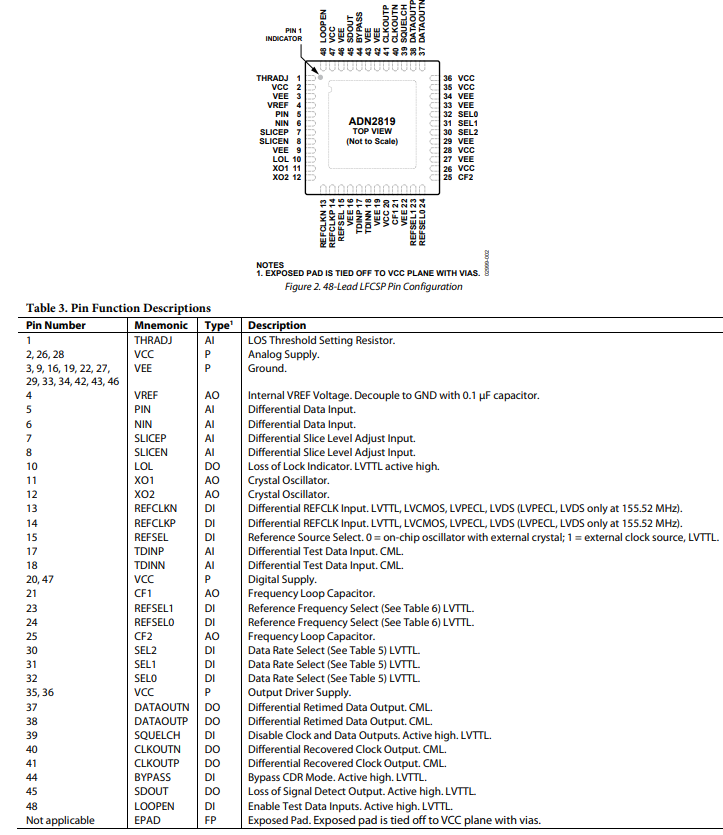

引腳配置描述

術語定義

最大值、最小值和典型值規格

每個參數的規格均源自對多個晶圓批次中多個器件的數據進行統計分析。典型規格是數據分布的均值。對于某個參數，如果測量值有最大值（或最小值），則通過將均值加上（或減去）該分布標準偏差的六倍來計算最大值（或最小值）。此過程旨在容忍生產變化。如果均值偏移1.5個標準偏差，剩余的4.5個標準偏差仍僅產生每百萬3.4個缺陷率。對于所有測試參數，測試限制都設置了容差范圍，以考慮測試設備的變化，因此可確保沒有器件會超出數據手冊規格發貨。

輸入靈敏度和輸入過載

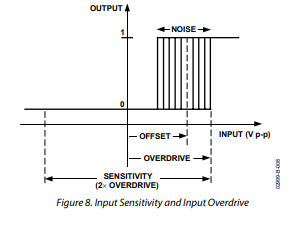

量化器的靈敏度和過載規格涉及偏移電壓、增益和噪聲。量化器的邏輯輸出與模擬輸入電壓之間的關系如圖8所示。對于足夠大的正輸入電壓，輸出始終為邏輯1；同樣，對于負輸入，輸出始終為邏輯0。然而，邏輯電平1和0之間的轉換并非在精確界定的輸入電壓電平處發生，而是在一定的輸入電壓范圍內。在這個不確定區域內，輸出可能是1或0，或者可能無法達到有效的邏輯狀態。該區域的寬度由量化器的輸入電壓噪聲決定。不確定區域的中心是量化器輸入偏移電壓。輸入過載是確保邏輯電平在置信度為1×10??時正確所需的輸入信號幅度。

單端與差分

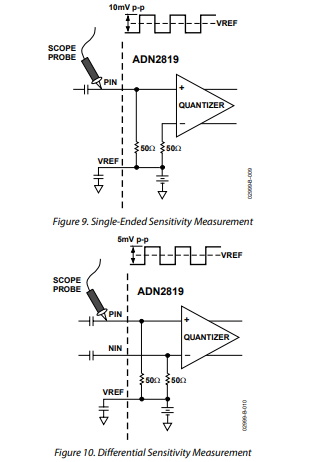

交流耦合通常用于驅動量化器的輸入。這些輸入內部偏置到約 -0.6 V的共模電位。單端驅動ADN2819并在圖9所示點用示波器探頭觀察量化器輸入，顯示出具有平均值等于共模電位的二進制信號，以及高于和低于平均值的瞬時值。測量該信號的峰峰值幅度并將其稱為量化器靈敏度很方便。參考圖8，由于正偏移和負偏移都需要考慮，因此靈敏度是過載的兩倍。

差分驅動ADN2819（見圖10）時，通過用示波器探頭觀察量化器輸入，靈敏度似乎有所提高。單脈沖引起的5 mV輸入脈沖在ADN2819量化器上可見。然而，單端探頭僅測量信號的一半。由于另一個量化器輸入與之互補，因此測量的是真實信號值。
