南柯電子｜電源開關EMC電磁兼容性測試整改：測試到優化的全流程

在現代電子設備中，電源開關作為核心組件，其電磁兼容性（EMC）性能直接影響設備的穩定運行與安全性。隨著國際EMC標準的日益嚴格，如何通過專業的測試與整改手段確保電源開關滿足法規要求，成為制造商面臨的重要課題。今日，南柯電子小編將分析電源開關EMC電磁兼容性測試整改的多個維度，大家一起來看看吧。

一、EMC電磁兼容性測試整改：合規性的第一道防線

1、測試標準與法規依據

電源開關的EMC測試需遵循國際標準（如IEC/EN 61000系列、CISPR 32）及區域性法規（如歐盟CE認證、美國FCC認證）。測試項目通常包括：

（1）輻射發射（RE）：檢測設備通過空間傳播的電磁干擾信號；

（2）傳導發射（CE）：評估電源線上的干擾信號；

（3）抗擾度測試：模擬雷擊、靜電放電（ESD）、浪涌等干擾源對設備的影響。

2、測試流程與設備

測試需在專業的EMC實驗室進行，主要設備包括：

（1）頻譜分析儀：測量輻射與傳導干擾的頻譜分布；

（2）電波暗室：屏蔽外部干擾，確保測試準確性；

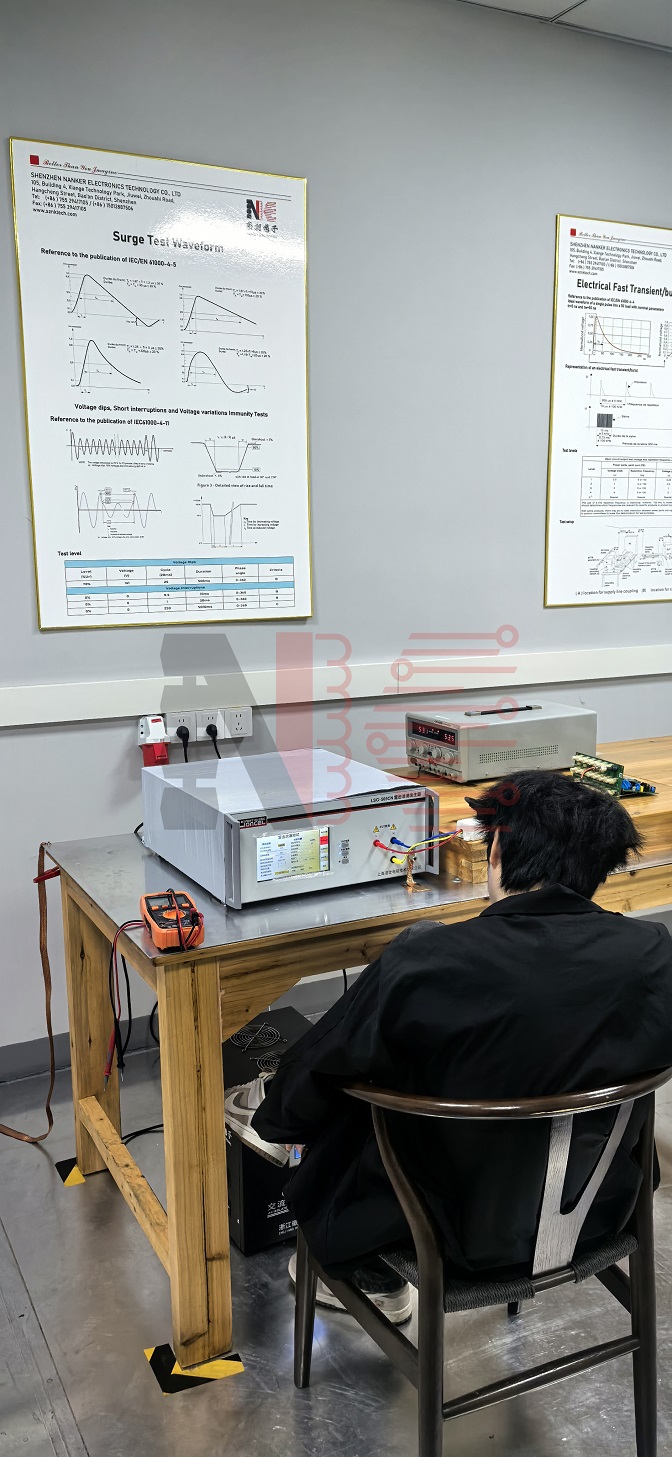

（3）浪涌發生器、ESD模擬器：模擬抗擾度測試中的極端環境。

測試前需明確產品應用場景（如工業級、消費級），因不同場景對EMC性能的要求差異顯著。

二、電源開關EMC電磁兼容性測試整改的策略

1、問題定位：測試數據與現象分析

整改的第一步是精準定位問題。例如：

（1）輻射超標：可能由PCB布局不合理、高速信號線未屏蔽、變壓器漏磁等因素導致；

（2）傳導超標：通常與電源濾波器設計缺陷、接地不良有關；

（3）抗擾度不足：可能源于電路保護措施（如TVS二極管）選型不當。

通過頻譜分析儀的波形圖、近場探頭掃描等手段，可快速鎖定干擾源。

2、整改技術路徑

針對不同問題，需采取針對性措施：

（1）濾波設計優化

①增加共模電感、差模電容，抑制電源線上的共模/差模干擾；

②選用高性能濾波器（如π型濾波器），降低高頻噪聲。

（2）屏蔽與接地改進

①對敏感電路（如MCU、ADC）進行金屬屏蔽，減少輻射干擾；

②優化接地路徑，采用單點接地或多點接地策略，避免地環路。

（3）PCB布局調整

①高速信號線（如開關管驅動信號）遠離敏感信號線，減少串擾；

②增加地平面分割，隔離數字電路與模擬電路。

（4）元器件選型升級

①使用低EMI的開關電源芯片，減少開關噪聲；

②選用符合AEC-Q100標準的元器件，提升抗干擾能力。

3、仿真與驗證

在實物整改前，可通過仿真軟件（如ANSYS HFSS、Keysight ADS）預測整改效果，減少試錯成本。例如，通過仿真優化濾波器參數，可快速評估不同方案對EMI的抑制效果。

三、電源開關EMC電磁兼容性測試整改的案例分析

1、案例背景

某工業電源開關在CE認證測試中，輻射發射（RE）在150kHz-30MHz頻段超標，峰值超出限值20dBμV/m。

2、整改過程

（1）問題定位

①使用近場探頭掃描，發現干擾源為開關管驅動信號線；

②PCB布局分析顯示，驅動信號線與電源線距離過近，且未加屏蔽。

（2）整改措施

①增加驅動信號線的屏蔽層，并調整其走向，遠離電源線；

②在電源輸入端增加π型濾波器，優化共模電感參數。

（3）驗證結果

整改后測試，RE峰值降低至限值以下，通過CE認證。

3、經驗總結

（1）早期介入：在產品設計階段引入EMC設計規范，可大幅降低整改成本；

（2）數據驅動：依賴測試數據而非經驗，確保整改措施的有效性；

（3）模塊化設計：將濾波、屏蔽等功能模塊化，便于快速迭代與驗證。

四、電源開關EMC電磁兼容性測試整改的行業趨勢

1、智能化EMC測試

隨著AI技術的發展，EMC測試正朝著自動化、智能化方向發展。例如：

（1）AI輔助測試：通過機器學習算法分析測試數據，自動生成整改建議；

（2）虛擬測試平臺：基于數字孿生技術，在虛擬環境中模擬EMC測試，縮短研發周期。

2、綠色EMC設計

環保法規（如歐盟RoHS 2.0）對EMC材料提出更高要求。未來，電源開關的EMC設計需兼顧：

（1）低損耗材料：減少濾波器中的磁性材料損耗，提升能效；

（2）可回收設計：選用無鉛、無鹵素材料，降低環境影響。

總之，電源開關EMC電磁兼容性測試整改，是保障產品合規性與市場競爭力的關鍵環節。通過科學的測試方法、精準的問題定位與系統的整改策略，制造商可有效降低EMC風險，提升產品質量。未來，隨著智能化與綠色化趨勢的深化，EMC技術將與產品設計、生產工藝深度融合，推動電子行業向更高水平發展。對于工程師而言，持續學習EMC標準、掌握先進測試工具與技術，將是應對行業挑戰的核心能力。
