HMC3716 HBT數字鑒頻鑒相器10-1300MHz技術手冊
概述
HMC3716LP4E是一款數字鑒頻鑒相器，工作頻率范圍為10至1300MHz。它適合低相位噪聲頻率合成器應用。
該器件將高工作頻率和超低相位噪底結合在一起，能夠提供具有很寬環路帶寬的合成器和低分頻數，從而實現快速開關和極低相位噪聲。與差分環路放大器結合使用時，HMC3716LP4E可以生成輸出電壓，用于鎖相VCO為參考振蕩器。
該器件采用24引腳、4 x 4mm無引腳QFN表面貼裝封裝，帶有裸露接地焊盤以改善RF和散熱性能。
數據表：*附件：HMC3716 HBT數字鑒頻鑒相器10-1300MHz技術手冊.pdf
特性
- 超低SSB相位噪底：-153dBc/Hz（10kHz偏置時，100MHz）
- 集成輸出電阻
- 改善輸入靈敏度
- 鎖定檢測和反相功能
- 24引腳4 x 4mm SMT封裝
應用
框圖

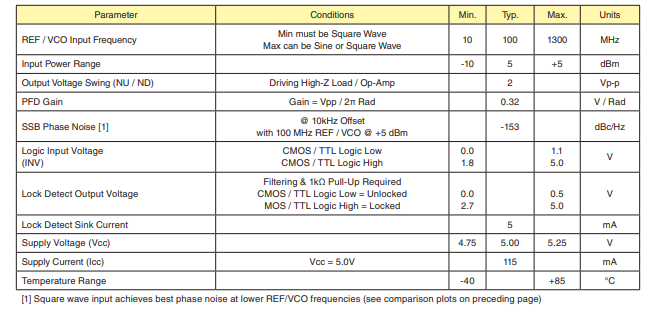

電氣規格

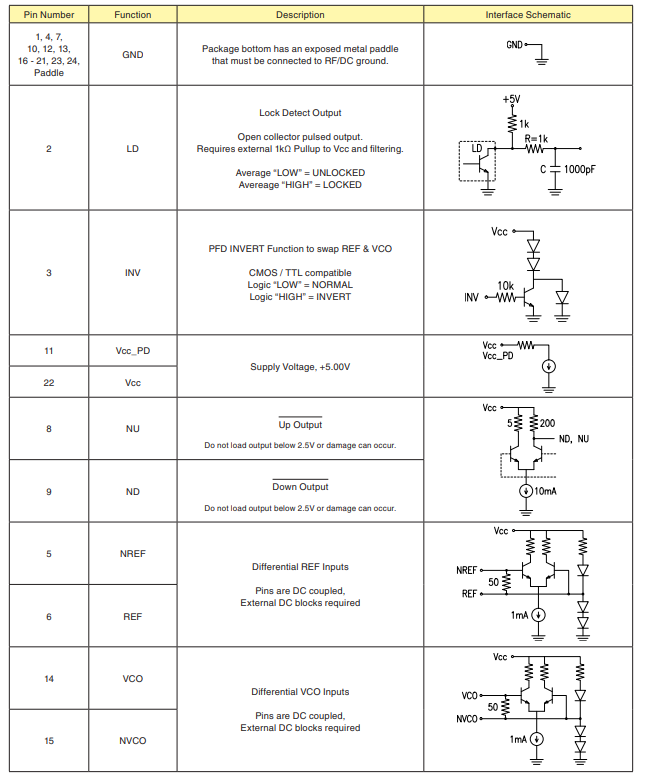

引腳配置描述
典型環路濾波器

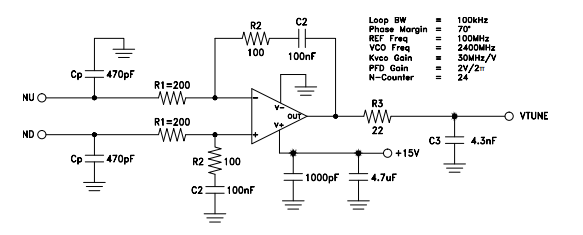

需要一個差分運算放大器環路濾波器，以便將ND和NU脈沖積分成可用的調諧電壓，來驅動鎖相環（PLL）中的振蕩器。環路濾波器綜合設計可使用多種仿真工具來完成。以下是一個三階濾波器的示例，該濾波器根據列出的鎖相環參數（如環路帶寬等）設計而成。

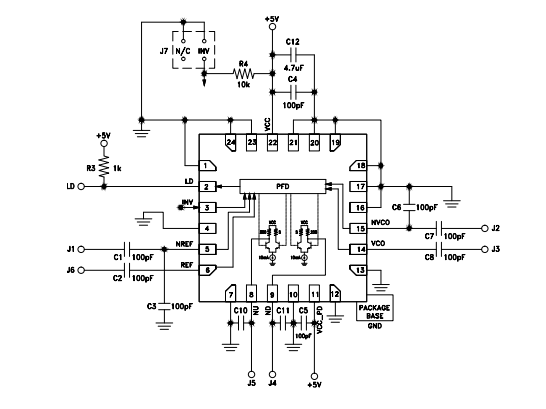

評估印刷電路板（PCB）電路
