TPSM82843 275nA IQ、0.4V 至 3.6V 可選 VOUT、600mA 降壓轉換器模塊技術手冊
高效 TPSM82843x 降壓轉換器系列支持 275nA 的超低 IQ（典型工作靜態電流）和僅 4nA 的典型關斷電流。該電感器集成到 QFN 封裝中，提高了易用性，并將物料清單減少到只有三個無源元件。
*附件：TPSM82843x 1.8V 至 5.5V、600mA、超低 275nA IQ、高效率、帶集成電感器的降壓轉換器，采用 QFN 封裝 數據表.pdf
這款 RF 友好型器件使用 DCS-Control 實現低輸出電壓紋波。該設備旨在為 Wi-Fi 或藍牙等無線應用供電。該器件以 1.5MHz 的頻率開關，即使在低至 10μA 的輕負載電流下也能實現高效率，從而延長電池壽命并簡化熱管理。由于集成了反饋分壓器，濕度、溫度或振動對輸出電壓精度沒有影響。因此，該器件也是工業負載點應用的絕佳選擇。
每個零件編號有 18 個預定義輸出電壓，通過 VSET 引腳上的標準 E48 （2%） 或 E96 （1%） 電阻器選擇 1% 的精度，支持多種應用。
特性
- 1.8V 至 5.5V 輸入電壓范圍
- 0.4V 至 3.6V 輸出電壓范圍
- 275nA 典型靜態電流，4nA 關斷
- 集成輸出分頻器的零反饋誤差
- 1.2V 邏輯兼容 EN （使能） 引腳
- 600mA 輸出電流和輸出放電
- 1% 精度電壓選擇，VSET 引腳上具有單個電阻器
- TPSM828436：0.4V 至 0.8V
- TPSM828437：0.8V 至 1.8V
- TPSM828438：1.8V 至 3.6V
- 成本和尺寸優化的無源元件
- 低至 4.7μF 的 CIN 和 COUT
- 支持 0402 和 0201 電容器
- 省電模式下的低輸出電壓紋波
- 射頻友好型和快速瞬態 DCS 控制
- 自動轉換至無紋波 100% 模式
- 小型 QFN 封裝，具有 2.45mm × 2.70mm × 1.29mm
參數

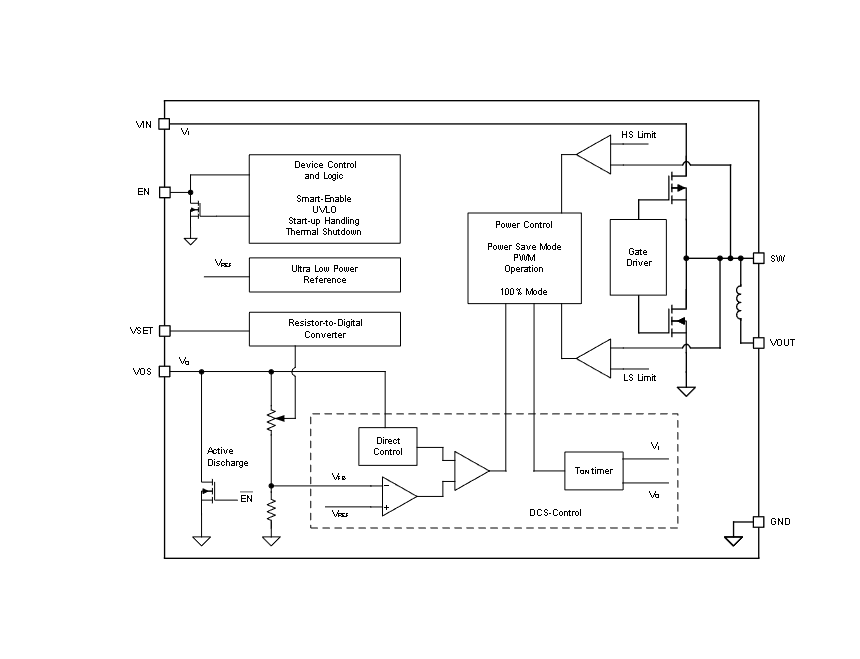

方框圖
1. 產品概述
- ?產品系列?：TPSM82843x
- ?類型?：降壓轉換器（Step-Down Converter）
- ?特點?：
- 輸入電壓范圍：1.8V 至 5.5V
- 輸出電流：600mA
- 超低靜態電流（IQ）：275nA（典型值）
- 高效率
- 集成電感器
- QFN封裝
2. 主要特性
- ?輸出電壓范圍?：0.4V 至 3.6V（具體取決于型號）
- ?軟啟動時間?：根據型號不同，從0.45ms到1.4ms
- ?開關頻率?：1.5MHz
- ?輸出電壓精度?：1%
- ?邏輯使能（EN）引腳?：1.2V邏輯兼容
- ?小尺寸封裝?：2.45mm × 2.70mm × 1.29mm
- ?成本優化?：支持使用小至4.7μF的輸入和輸出電容
3. 應用領域
- ?藍牙低功耗（BLE）遠程控制?
- ?無線傳感器和信標?
- ?IoT Wi-Fi電池供電節點?
- ?智能電表和熱表?
- ?數據記錄器和預測性維護?
- ?可編程邏輯控制器（PLC）點負載?
- ?可穿戴電子設備?
- ?耳機和助聽器?
4. 功能描述
- ?DCS-Control拓撲?：實現低輸出電壓紋波和快速瞬態響應
- ?智能使能和關機?：內部500kΩ電阻下拉EN引腳，避免浮動
- ?輸出電壓選擇?：通過VSET引腳連接單個電阻設定
- ?熱關斷?：超過160°C時自動關斷，保護設備
- ?短路保護?：集成高側和低側MOSFET電流限制
5. 電氣特性
- ? 靜態電流（IQ） ?：275nA（典型值），4nA（關機）
- ? 欠壓鎖定（UVLO） ?：
- 上升閾值：1.75V 至 1.8V
- 下降閾值：1.65V 至 1.7V
- ?輸出電壓放電電阻?：內部MOSFET，放電電阻約為722Ω
- ?熱關斷閾值?：160°C，滯回20°C
6. 封裝與尺寸
- ?封裝類型?：QFN-FCMOD
- ?尺寸?：2.45mm × 2.70mm × 1.29mm
- ?引腳數?：7引腳
7. 設計與實現
- ?典型應用電路?：提供詳細的電路圖
- ?布局指南?：強調輸入和輸出電容的放置，以及VOS引腳的敏感性
- ?電源建議?：輸入電源需提供足夠的電流，避免快速下降沿
8. 文檔與支持
9. 訂購信息
- ?樣品狀態?：ACTIVE，推薦用于新設計
- ?封裝選項?：QFN-FCMOD，多種型號可選
10. 注意事項
- ?靜電放電（ESD）保護?：提醒用戶注意靜電對IC的損害
- ?熱設計?：提供熱阻信息，幫助用戶進行熱管理
此總結提供了TPSM82843x降壓轉換器的關鍵特性和應用信息，旨在幫助用戶快速了解產品并設計合適的電路。
