TPSM8287A15M 6V 輸入、15A 可并聯 DC-DC 降壓模塊數據手冊
TPSM8287A1xM 是具有差分遠程感應和 I2C 接口的引腳對引腳降壓直流/直流電源模塊系列。電源模塊集成了同步降壓轉換器、電感器和輸入電容器，以簡化設計、減少外部元件并節省 PCB 面積。扁平和緊湊的設計專為標準表面貼裝設備組裝而設計。TPSM8287A1xM 系列實現了支持快速瞬變的增強控制方案。TPSM8287A1xM 可以在固定頻率或節能模式下運行。遠程感應功能優化了負載點的電壓調節，該器件在整個溫度范圍內實現了 ±1.0% 的直流電壓精度。這些器件可以在堆疊、并聯模式下工作，以提供更高的輸出電流或將功率耗散分散到多個器件。I2C 兼容接口提供多種控制、監控和警告功能。啟動電壓可通過 VSETx 引腳進行選擇，以允許在沒有有源 I2C 通信的情況下上電。
*附件：tpsm8287a15m.pdf
特性
- –55°C 至 125°C 工作溫度范圍
- ±1.0% 輸出電壓精度
- 差分遙感
- 可并聯用于多相作
- 啟動輸出電壓可通過 VSETx 引腳以 50mV 步長從 0.40V 至 3.35V 進行選擇，I2C 以 1.25mV 步長進行調節
- 通過 VSETx 引腳提供 5 個可選 I2C 地址
- 可調節的外部補償，可實現寬輸出電容器范圍和優化的瞬態響應
- 專為滿足低 EMI 要求而設計
- 無鍵合絲封裝
- 內部輸入電容器
- 通過并行輸入路徑簡化布局
- 可選擇與外部時鐘同步或擴頻作
- 省電模式或強制 PWM作
- 精確的 enable input threshold
- 帶窗口比較器的電源正常輸出
- 有源輸出放電
- 出色的熱性能
- 4.5mm × 6.8mm QFN 封裝，間距為 0.5mm
- 77mm2 設計尺寸
參數

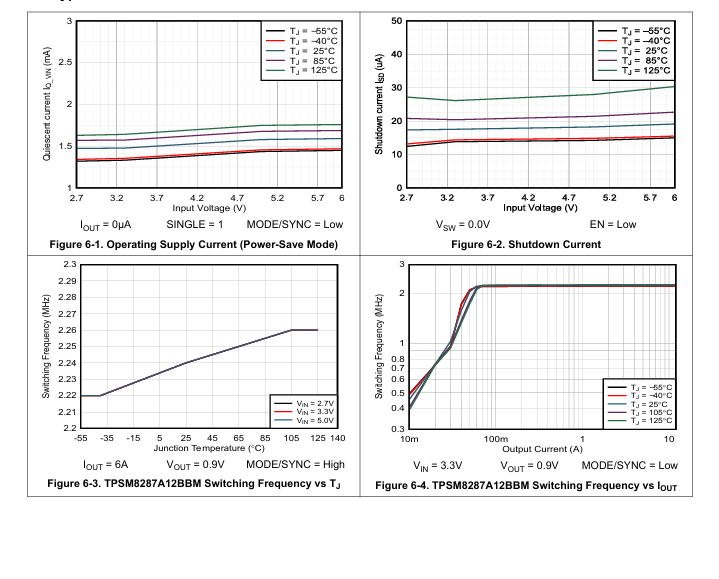

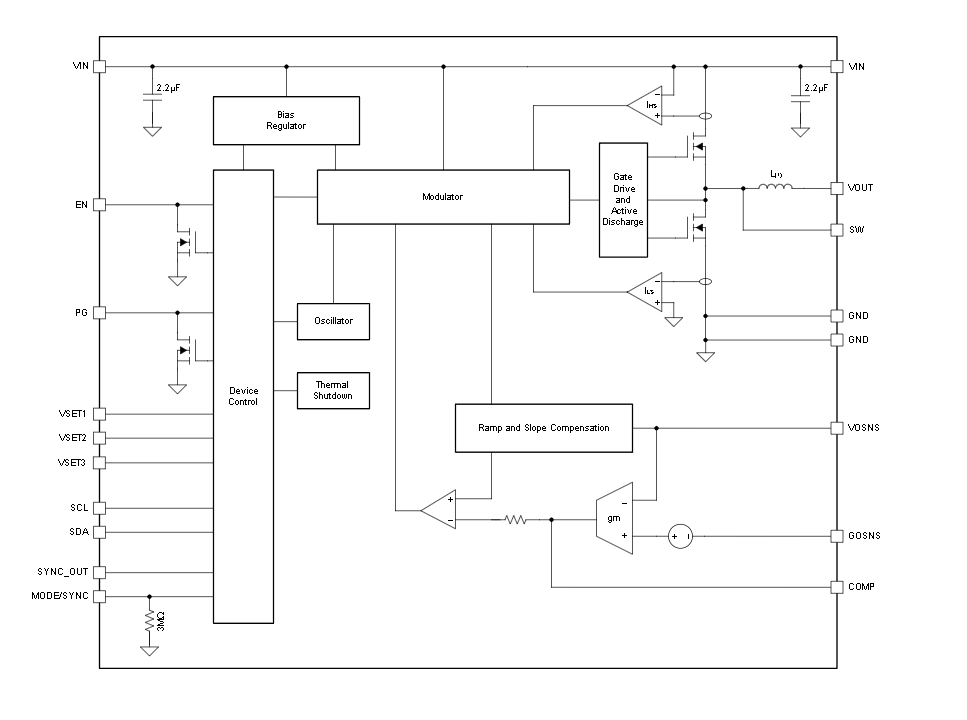

方框圖
1. 產品概述
- ?型號?：TPSM8287A15M
- ?類型?：同步降壓DC/DC轉換器模塊
- ?輸入電壓范圍?：2.7V至6V
- ?輸出電流?：15A
- ?封裝?：QFN-39，帶有0.5mm引腳間距
- ?應用溫度范圍?：-55°C至125°C
- ?特點?：
- 高達15A的輸出電流
- 并聯能力，支持多相操作
- I2C接口，支持遠程控制和監控
- 差分遠端感測，提高負載點電壓調節精度
- 可選I2C地址
- 可調外部補償，優化瞬態響應
- 低EMI設計
- 功率節省模式或強制PWM操作
- 精確使能輸入閾值
- 電源良好輸出
- 活性輸出放電
- 出色的熱性能
2. 主要特性
- ?輸出電壓準確性?：±1.0%
- ?開關頻率?：1.5MHz或2.25MHz
- ?軟啟動時間?：0.5ms至4ms可調
- ?熱關斷?：結溫超過170°C時自動關斷
- ?過壓鎖定?（OVLO）：輸入電壓超過6.5V時自動關斷
- ?欠壓鎖定?（UVLO）：輸入電壓低于2.4V時自動關斷
- ?動態電壓調節?（DVS）：支持輸出電壓在1.25mV步長內調節
- ?擴頻時鐘?（SSC）：減少EMI
3. 功能描述
- ?固定頻率DCS控制拓撲?：實現快速瞬態響應
- ?強制PWM和功率節省模式?：根據負載條件自動調整工作模式
- ?精確使能輸入?：雙向使能引腳，支持堆疊操作中的系統就緒信號
- ?啟動電壓設置?：通過VSETx引腳選擇啟動輸出電壓，并可通過I2C接口調整
- ?輸出放電功能?：在設備禁用或故障條件下，自動放電輸出電容
- ?電源良好輸出?：具有窗口比較器的開漏輸出，指示輸出電壓狀態
- ?遠程感測?：通過VOSNS和GOSNS引腳差分感測輸出電壓，提高調節精度
- ?熱警告和關斷?：具有兩級過溫檢測功能
4. 設備功能模式
- ?上電復位?（POR）：輸入電壓低于POR閾值時，設備復位
- ?欠壓鎖定?（UVLO）：輸入電壓在POR和UVLO閾值之間時，設備處于UVLO模式
- ?待機模式?：滿足特定條件時（如EN引腳為低電平），設備進入待機模式
- ?工作模式?：輸入電壓和使能條件滿足時，設備正常工作
5. 編程接口
- ?I2C接口?：支持標準模式（100kbps）、快速模式（400kbps）和快速模式+（1Mbps）
- ?可編程寄存器?：包括輸出電壓設置、控制寄存器、狀態寄存器等
6. 應用與實現
- ?典型應用?：包括單設備和多設備并聯操作的示例電路
- ?設計步驟?：包括輸入電容、輸出電容、補償電阻和電容的選擇
- ?布局指南?：提供PCB布局建議，以減少EMI和提高性能
7. 設備與文檔支持
8. 封裝與訂購信息
- ?封裝類型?：QFN-39，帶有0.5mm引腳間距
- ?高度?：4.0mm（RDW封裝）
- ?環保信息?：符合RoHS和Green標準
- ?訂購信息?：提供不同封裝和溫度等級的訂購選項
